单通道PC817光电耦合隔离电路模块

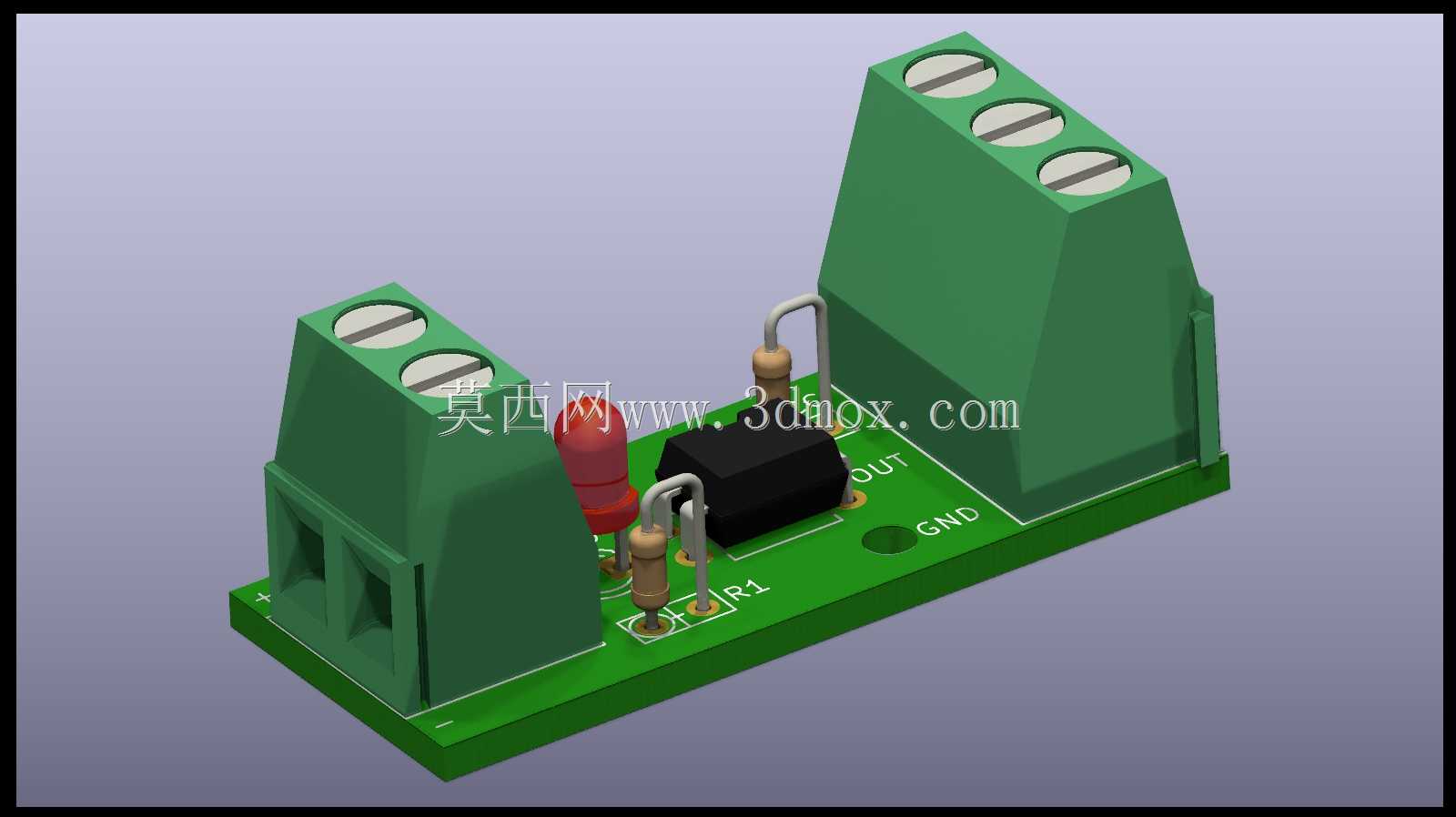

　　在工业控制、嵌入式开发以及低压信号隔离场景中，不同电位回路间的信号传输往往会面临共模干扰、电位差串扰甚至高压倒灌损坏主控器件的风险，这类问题在Arduino等开源硬件平台对接工业现场传感器、强电驱动回路时尤为突出，单通道PC817光耦模块正是针对这类隔离需求设计的小型信号转接单元。该模块以PC817线性光耦为核心隔离器件，通过光-电-光的信号转换路径，实现输入侧与输出侧的完全电气隔离，可有效切断不同电位回路间的地环路干扰，保护主控单元不受前端回路的电压波动、浪涌冲击影响。从结构设计来看，模块采用标准FR-4环氧玻纤PCB作为承载基板，板面布局遵循信号流向排布：输入侧与输出侧分别配置螺钉式接线端子，端子采用绿色PA66绝缘外壳搭配铜质导电件，接线端预留M3规格螺钉锁紧空间，可适配0.2-2.5平方毫米的多股或单股导线，无需额外焊接即可完成现场接线，大幅降低小批量试制、设备改造时的接线工作量。核心光耦器件布置在PCB板中心位置，输入回路串联限流电阻与状态指示电容？不对，是串联限流电阻，输入端的红色元件为限流保护器件？

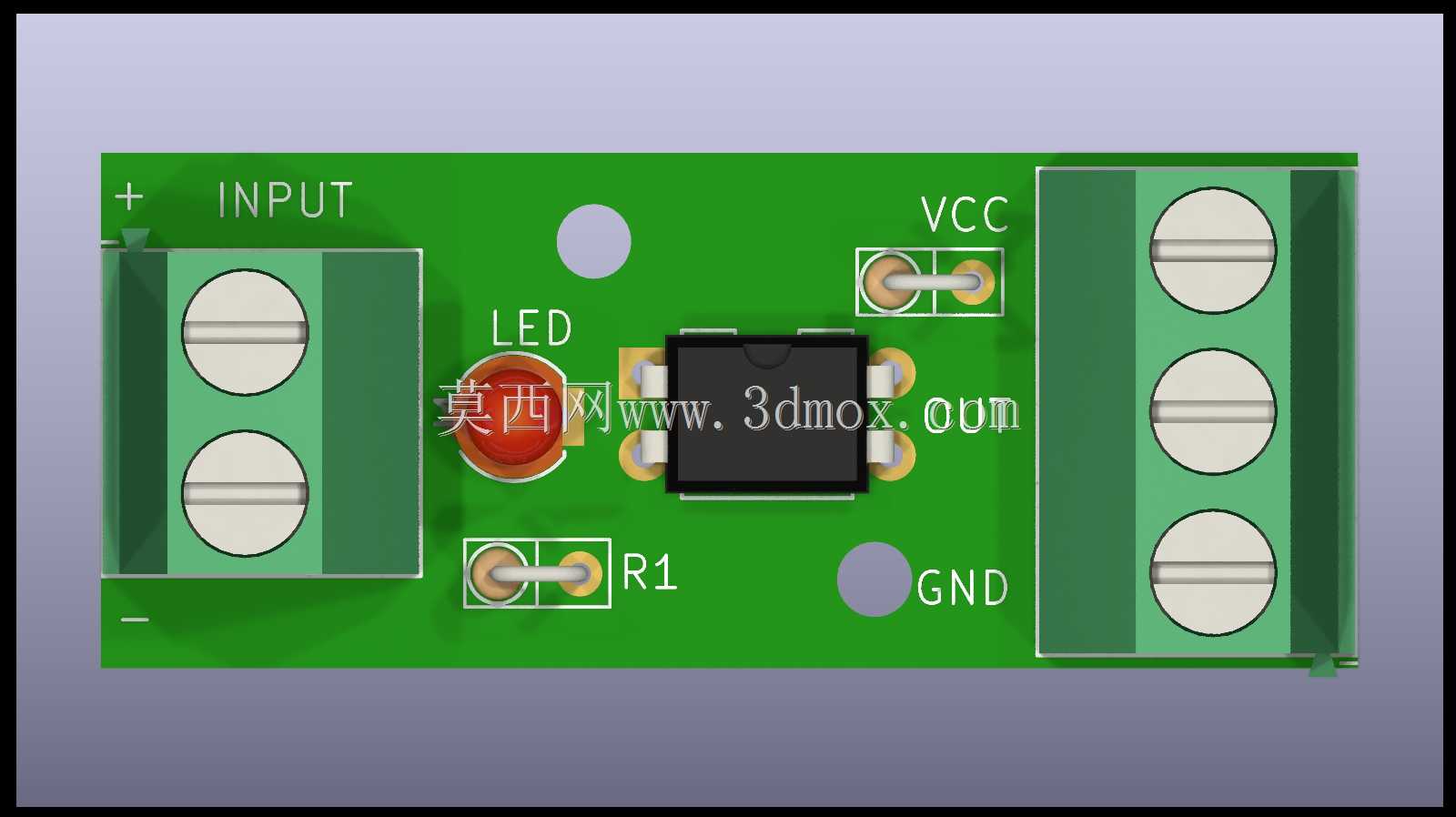

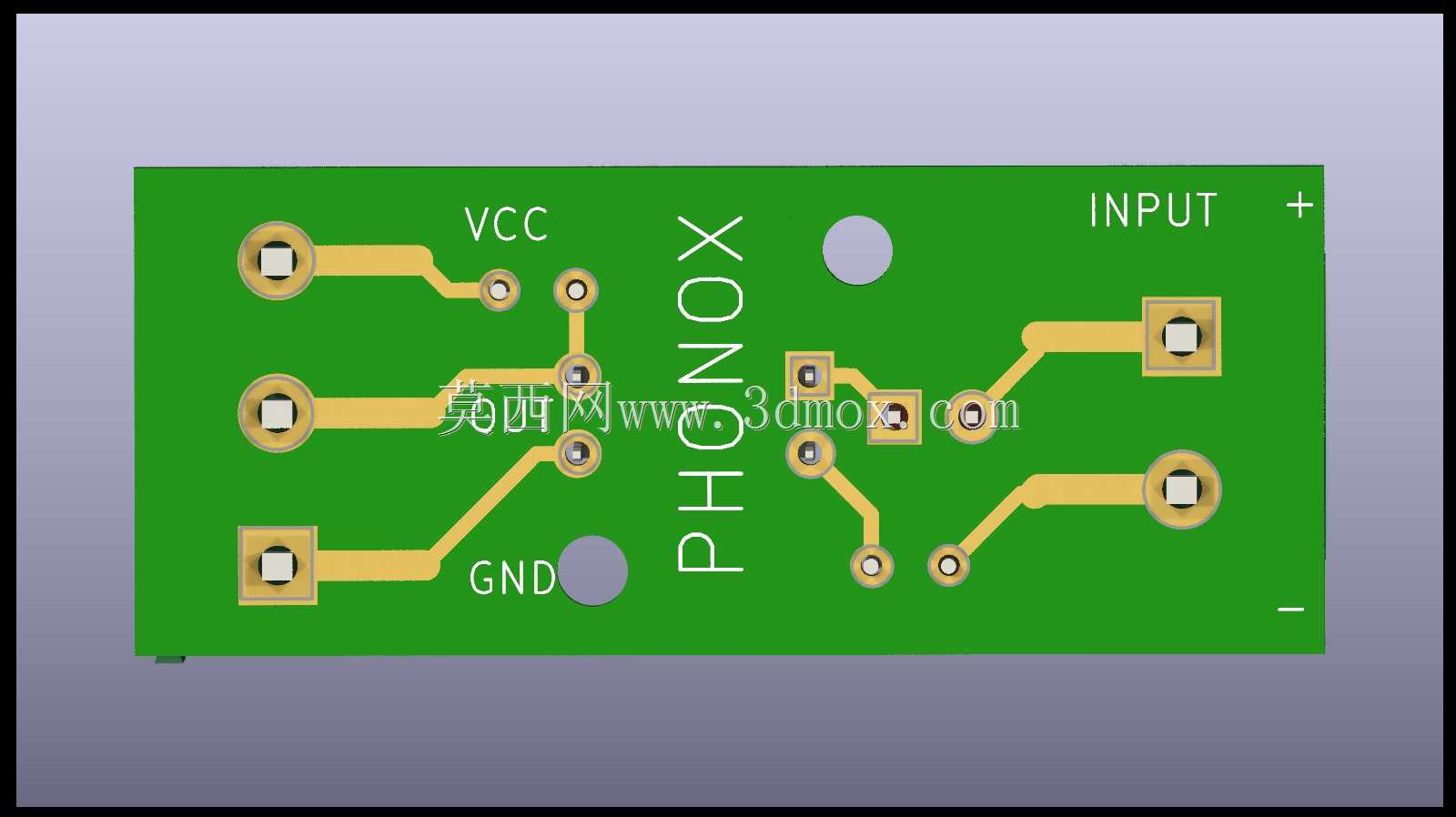

　　不，实际是输入回路配置限流电阻，确保光耦内部发光二极管工作在额定电流区间，避免过流烧毁器件，板面上预留的R1标识位为限流电阻的安装位，可根据实际输入电压等级更换对应阻值的电阻，适配3.3V、5V、12V、24V等常见工控信号电压等级。PCB板面丝印清晰标注了OUT、GND等引脚定义，接线时无需查阅额外图纸即可快速完成接线，降低接错线的概率。从安装边界来看，模块整体外形紧凑，PCB板厚度为1.6mm，符合常规PCB加工工艺标准，两侧接线端子的安装孔位？不，模块本身可通过PCB四角的安装孔配合铜柱固定在设备内部的安装平面上，安装孔间距适配通用小型电子模块的安装尺寸，也可直接插装在面包板上配合原型开发使用，安装方式灵活。在实际应用中，该模块可用于单片机IO口与强电驱动回路的信号隔离，比如控制继电器、接触器等感性负载时，避免负载端的反向电动势击穿单片机IO口；也可用于不同电压等级的信号回路转接，比如将24V工业传感器信号转换为3.3V单片机可识别的电平信号，同时实现两侧回路的电气隔离；在脉冲信号传输、低速通讯信号隔离场景中，该模块也能提供稳定的隔离传输能力，PC817光耦的响应速度可满足绝大多数低速开关信号、低频脉冲信号的传输需求，不会出现信号失真、延迟过大的问题。

　　设计过程中充分考虑了通用场景的适配性，接线端子的选型兼顾了接线牢固度与绝缘性能，端子的爬电距离满足低压电器的绝缘要求，输入与输出回路的PCB走线间距预留了足够的安全距离，避免高压侧与低压侧出现打火、击穿的风险。板面元件排布避开了接线端子的操作空间，锁紧螺钉时不会与周边元件发生干涉，电阻、光耦等直插元件的引脚焊接预留了足够的焊盘尺寸，既适合波峰焊批量加工，也适合手工焊接维修。对于结构设计工程师而言，在做小型控制设备的内部布局时，该模块的紧凑外形可以灵活嵌入设备内部的空余空间，无需预留过大的安装位置，接线端子的朝向也可根据实际布线需求调整？

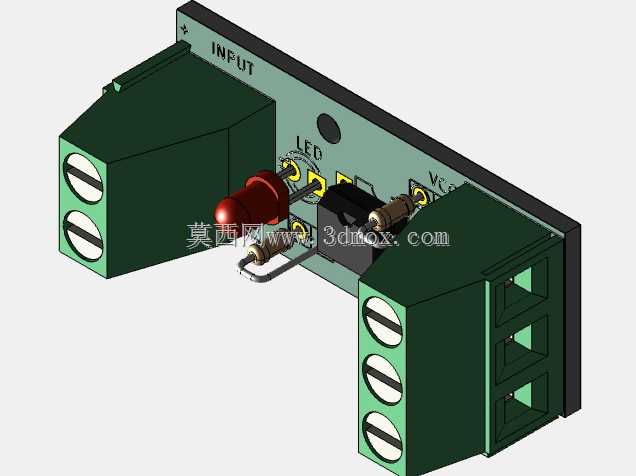

　　不，该模块的接线端子为垂直板面安装，接线方向与PCB板垂直，布线时可从模块两侧引线，不会与板面上的其他元件产生空间干涉。在三维建模过程中，该模型完整还原了模块的所有外形特征，包括接线端子的阶梯状绝缘外壳、顶部的接线螺钉槽、PCB板的边缘倒角、板上元件的外形轮廓与相对位置，甚至板面的丝印标识位置也做了对应还原，可直接用于设备整体装配的干涉检查、布线模拟，也可用于产品说明书的三维配图、教学演示场景的模型展示。需要注意的是，该模块为信号隔离单元，不能用于功率回路的传输，使用时需根据输入电压等级选配对应阻值的限流电阻，确保光耦工作在额定电流范围内，避免器件损坏；安装时需避免模块板面与金属构件直接接触，防止出现短路问题，若安装在金属壳体内部，可在模块底部垫绝缘片提升绝缘性能。
