高压输变电用132kV支柱绝缘支撑构件

　　在132kV电压等级的户外敞开式变电站、高压输电线路T接节点、升压站母线架设场景中，这类支柱绝缘构件是承担带电导体机械支撑与电气绝缘双重功能的核心部件，区别于悬式绝缘子的悬挂受力形式，支柱构件为直立承压受力结构，需要同时满足长期户外运行的机械载荷、绝缘性能、耐候老化要求。从结构设计逻辑来看，该构件采用大直径实心瓷质或复合绝缘主体，外表面设置等间距的多棱边伞裙结构，伞裙的伸出长度、相邻伞裙的间距、棱边的倾角都经过电场仿真与淋雨试验验证，一方面可以在雨天、凝露天气下阻断连续水膜的形成，避免沿面闪络事故，另一方面可以增加沿面爬电距离，满足132kV电压等级对应的污秽地区爬电比距要求，伞裙的棱边设计还能减少表面积污，在自然风雨环境下实现一定的自清洁效果，降低运维清扫的频次。

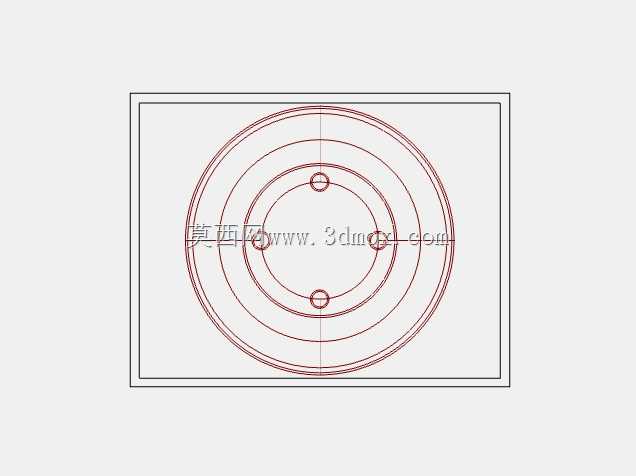

　　构件底部设置金属安装法兰，法兰与绝缘主体之间采用水泥胶装或者高温压接工艺固定，胶装部位设置缓冲衬层，抵消金属与绝缘材料之间的温度形变差，避免长期温度循环下胶装面开裂，法兰上的安装孔位按照电力行业标准的安装间距设计，可直接适配变电站常规的设备支架、母线横梁的安装基面，不需要额外加工过渡连接件。顶部设置与带电导体连接的金属金具安装位，可适配不同规格的母线金具、设备接线端子，金具与绝缘主体的连接部位设置均压环安装接口，在高电压工况下可加装均压环改善端部电场分布，避免局部场强过高引发的电晕损耗与绝缘老化。

　　从安装边界来看，该类支柱构件的安装基面需要保证水平度偏差不超过千分之五，底部支架需要具备足够的抗倾覆、抗地震载荷能力，按照9度抗震设防要求设计的支架，可配合该绝缘子满足高烈度地震区的变电站运行要求，构件的整体高度满足132kV电压等级带电体对地的最小安全距离要求，同时预留足够的检修安全裕度，避免运维人员作业时发生触电风险。在实际选型应用中，需要根据安装区域的污秽等级选择对应爬电距离的规格，沿海重污秽、工业重污染区域需要选择更大爬距的防污型产品，高海拔区域需要进行绝缘性能修正，适当增加整体绝缘高度以满足低气压下的绝缘要求。

　　建模过程中需要重点还原伞裙的等间距排布特征、胶装部位的配合公差、法兰安装孔的位置度要求，这些细节直接影响后续装配干涉检查、电场仿真分析的准确性，尤其是伞裙的曲面轮廓，如果建模时出现曲面偏差，会导致沿面电场计算结果失真，无法准确评估绝缘性能。构件的主体绝缘部分采用红色的绝缘材质配色，符合电力行业高压绝缘构件的常规标识习惯，方便现场运维人员识别设备电压等级与功能属性，底部金属法兰做热镀锌防腐处理，可满足户外30年以上的防腐寿命要求，不需要频繁做防腐维护。在变电站整体布局设计中，这类支柱绝缘子的排布需要结合母线走向、设备间距、带电安全距离统一规划，相邻绝缘子之间的间距需要满足不同相导体之间的最小绝缘距离要求，同时预留母线伸缩节的安装空间，避免温度变化导致母线形变产生的额外应力作用在绝缘子顶部，造成绝缘子受力断裂。
