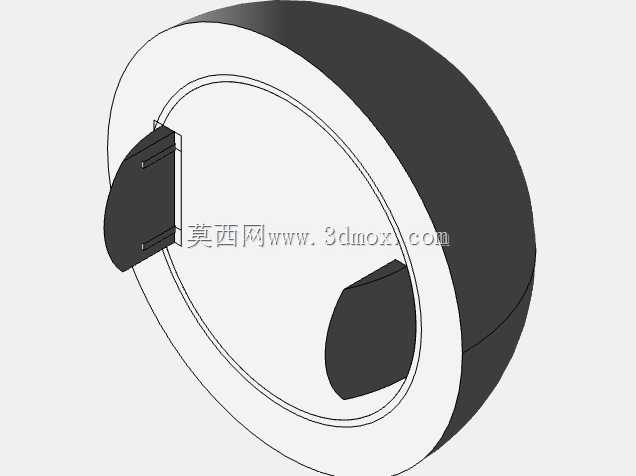

环形卡扣式电源变压器安装结构件

　　在低压配电、小型工控设备以及消费类电子的电源回路设计中，环形结构的电源组件一直是空间受限场景下的优选方案，这类结构件的设计核心从来不是外观的规整度，而是安装后的同轴度保持能力、卡扣配合的插拔寿命，以及与周边磁路组件的适配边界。从实际工程落地的角度看，这类环形卡扣结构的设计，首先要匹配环形磁芯的外径公差，常规小功率电源用环形磁芯的外径公差多控制在±0.2mm范围内，因此结构件的内环限位面需要预留0.1mm的装配间隙，既避免过盈配合压裂磁芯的环氧保护层，也防止间隙过大导致磁芯在设备振动工况下出现径向窜动，尤其是在车载供电、户外便携设备这类存在持续振动的应用场景中，径向窜动会直接导致绕组绝缘层磨损，引发匝间短路的故障。

　　结构件侧面的卡扣结构采用了对称式悬臂梁设计，两个卡扣的安装面共面度公差需要控制在0.05mm以内，悬臂的厚度根据常用的PA66加30%玻纤的材料特性计算，常规取1.2mm厚度即可满足15N的插拔力要求，同时保证500次插拔后卡扣的残余变形量小于0.1mm，不会出现松脱问题。卡扣的导入端设计了15度的导向斜角，装配时不需要额外的工装定位，手动即可将磁芯组件压入到位，压入到位后卡扣的限位面会完全贴合磁芯端部的环氧层，轴向的窜动量控制在0.08mm以内，避免设备运输过程中磁芯出现轴向移位碰伤绕组。

　　从安装边界来看，这类环形结构件的外圆直径需要比配套的安装腔体内径小0.3mm，预留出灌封胶的流动空间，在做电源模块灌封处理时，环氧胶可以顺着结构件外圆与腔体的间隙均匀填充，不会出现气泡残留的问题，同时结构件上预留的缺口位置，正好对应绕组的出线端，出线端的走线槽宽度取3mm，能够容纳3根0.5平方毫米的绝缘导线，走线槽的边缘做了R0.5mm的圆角处理，避免导线绝缘层被锐边割破，在批量装配时可以减少绝缘测试的不良率。

　　设计过程中需要重点考量的还有磁路的干扰问题，这类结构件如果采用金属材质制作，需要选用非导磁的铝合金或者304不锈钢，避免结构件本身形成磁短路，降低变压器的转换效率；如果采用塑胶材质，则需要在材料中添加抗UV剂，满足户外使用场景下的耐老化要求，同时材料的阻燃等级要达到V0级，满足电源类产品的安规要求。结构件的端面设计了0.3mm深的定位凹槽，与PCB板上的定位凸台配合，装配时可以快速定位，不需要额外打螺丝固定，能够有效提升产线的装配效率，定位凹槽的位置度公差控制在0.1mm以内，保证绕组的引脚能够准确插入PCB的焊盘孔中，不会出现偏孔导致的焊接不良。

　　在实际的选型适配中，这类结构件可以覆盖5W到30W功率段的环形电源变压器安装需求，针对不同功率的磁芯高度差异，只需要调整卡扣悬臂的长度即可，不需要重新开制整套模具，能够有效降低产品的系列化开发成本。结构件的表面不做额外的喷涂处理，塑胶件本身的表面粗糙度取Ra1.6即可，既不会因为表面过于光滑导致灌封胶附着力不足，也不会因为表面过于粗糙容易积灰影响安规距离。另外，结构件上的两个对称卡扣的受力需要做平衡校核，保证压入装配时两个卡扣的受力差小于2N，避免出现一侧卡扣先到位另一侧卡滞的问题，在做自动化装配时，机械手的压头可以直接对准结构件的中心位置，不需要做偏心压装的调整，能够适配自动化产线的装配要求。
