电源变压器用金属板支撑固定支架

项目分类:变压器 发布时间:2025-01-01 ID:875962
  • 电源变压器用金属板支撑固定支架

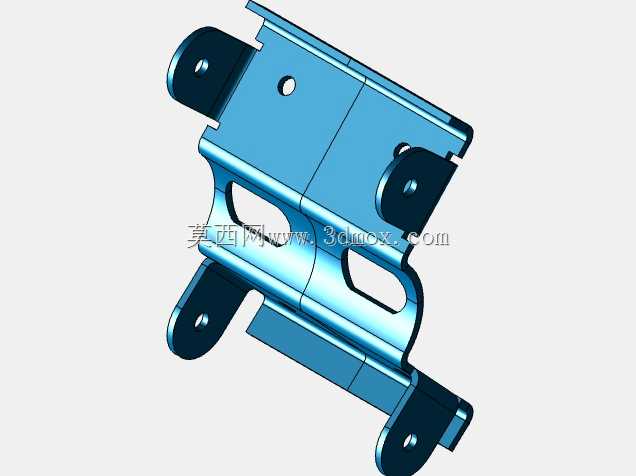

  这款钣金成型的金属支撑件,主要应用于中小功率电源变压器的整机内部安装场景,是变压器本体与设备壳体之间的核心连接承载构件,在工频线性电源、小型工业控制电源、嵌入式设备供电模块中都能见到同类结构的应用。实际设备运行过程中,这类支架需要承担变压器自身的静态重量,同时还要抵消设备运输、工况振动带来的动态载荷,避免变压器绕组、磁芯因长期受振出现松动移位,保障供电回路的结构稳定性。

  从功能特性来看,该支架采用一体化钣金折弯成型工艺,主体为带弧度的承托槽结构,能够与变压器的环形或矩形壳体外轮廓形成贴合支撑,增大接触面积降低局部压强,避免长期承重出现钣金形变。四个延伸出的安装支耳上均预制了同轴安装孔,支耳与主体衔接位置做了圆弧过渡处理,消除冲压折弯带来的应力集中问题,避免安装锁紧时支耳根部出现开裂。主体板面开设的两个异形镂空槽,一方面是为了避让变压器本体上的接线端子、固定凸台等结构,避免安装时出现干涉,另一方面也能减少钣金材料用量,同时为变压器工作时的自然散热留出空气流通通道,降低支架包裹带来的热量积聚影响。

  设计这类支架时,首先要匹配目标变压器的外轮廓尺寸,承托弧面的曲率需要和变压器壳体的外径完全契合,保证装配后两者贴合面无间隙,不会出现局部悬空导致的受力不均。安装支耳的孔位坐标需要严格匹配设备内部的安装柱位置,孔位公差控制在±0.1mm范围内,保证装配时无需额外修配即可顺利对位锁紧。支耳的折弯角度经过反复校核,确保支架安装后变压器的接线端朝向符合设备内部布线走向,减少接线弯折应力。板材厚度选型根据变压器额定重量确定,常规100W-500W功率段的电源变压器,选用1.2mm-1.5mm厚度的冷轧钢板即可满足承重要求,表面做蓝锌钝化处理,提升防潮防锈能力,适配工业设备的复杂使用环境。

  从安装边界来看,该支架的整体外轮廓尺寸适配常见的小型电源变压器安装空间,四个安装支耳的分布跨距符合通用电子设备内部的安装孔位标准,安装后支架与周边电容、散热片、线路板等元器件的最小安全间隙大于3mm,满足电气安全间距要求。支架的总高度控制在合理范围内,不会额外占用过多的设备内部竖向空间,适配紧凑型电源模块的布局需求。装配时只需将变压器卡入支架的承托槽内,通过卡扣或点胶完成支架与变压器的相对固定,再通过四个支耳的安装孔用螺丝锁紧在设备壳体的安装柱上即可完成装配,无需复杂的调试工序,能够有效提升整机装配的作业效率。

  实际工况验证中,这类钣金支架需要通过10-500Hz的扫频振动测试,以及1m高度的自由跌落测试,保证测试后支架无明显形变、安装孔位无开裂、变压器无移位,才能满足批量应用的可靠性要求。设计过程中还需要考虑冲压加工的工艺性,所有折弯位置的内R角不小于板材厚度,避免折弯时出现板材开裂,镂空槽的边角位置做小圆角过渡,减少冲压模具的刃口磨损,提升批量生产时的模具寿命,降低单件加工成本。
