直插式四引脚电流检测传感变压器结构

　　在工业控制板卡、消费类电源、伺服驱动系统的电流采样回路里，这类四引脚直插结构的电流检测变压器是非常常见的采样元件，核心作用是将主回路的大电流按固定匝比转换为毫安级的小信号，输送给后端的运放、ADC采样电路，实现过流保护、电流闭环控制、功率计量等功能，相比分流电阻采样方案，它能实现原副边的电气隔离，避免主回路高压串入低压控制侧损坏芯片，同时自身功耗更低，适合大电流工况下长期运行。

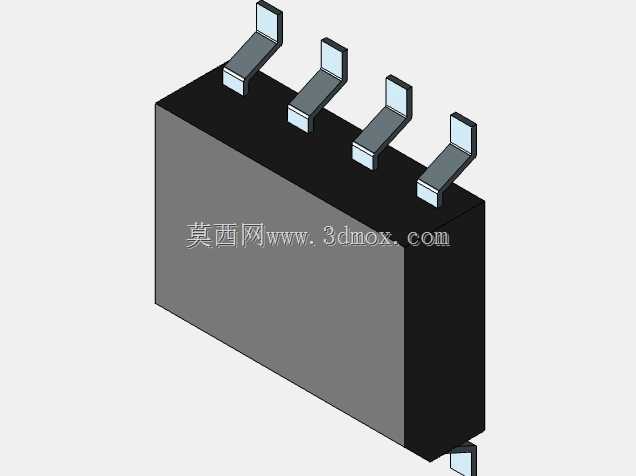

　　从结构设计来看，本体采用长方体环氧包封结构，磁芯完全包裹在黑色阻燃环氧壳体内部，一方面可以隔绝外界灰尘、潮气对内部绕组的侵蚀，提升在潮湿、多粉尘工业环境下的运行可靠性，另一方面环氧外壳的规整外形也适合自动化插件设备的吸嘴抓取，匹配SMT+波峰焊的批量生产工艺，不需要额外定制特殊吸嘴，能直接适配现有产线的插件流程。四个引出引脚采用平直冲压铜片结构，引脚表面做了镀锡处理，焊接时浸润性更好，能减少波峰焊后的虚焊、漏焊问题；引脚的排布间距严格按照常规PCB焊盘间距设计，横向四个引脚的中心距保持一致，引脚伸出本体底部的长度统一控制在3.2mm左右，既保证穿过PCB后有足够的长度吃锡，又不会因为引脚过长导致焊接后剪脚工序额外增加工时，同时引脚的宽度和厚度经过核算，能承载额定工况下的原边电流，不会出现引脚过流发热的问题。

　　设计这类元件的三维模型时，首先要确认安装边界：本体的长宽高尺寸需要和实际元件的标称尺寸完全匹配，避免在PCB布局时和周边的电容、散热片、接插件出现干涉，尤其是本体顶部和上方壳体、走线的安全距离，要满足安规要求的电气间隙；引脚的位置度公差需要在模型里体现，四个引脚的中心坐标偏差控制在0.1mm以内，避免生成的PCB封装焊盘位置和实际元件不匹配，导致插件时引脚无法顺利插入焊盘。很多新手工程师在建模时容易忽略引脚的折弯角度，这类直插元件的引脚并不是完全垂直于本体底面，靠近本体根部有微小的冲压折弯角度，用来抵消插件时的位置公差，建模时如果做成完全垂直的直引脚，实际生产插件时很容易出现引脚卡滞、顶坏元件本体的问题。

　　从实际应用场景来说，这类元件常布置在PCB板的电源输入侧、电机驱动桥的输出侧，安装时要注意本体和周边大功率发热元件（比如MOS管、整流桥、功率电阻）保持至少3mm的间距，避免长期高温烘烤导致环氧外壳老化、内部绕组绝缘性能下降；同时引脚的焊接温度要控制在波峰焊标准工艺窗口内，过高的焊接温度会顺着铜引脚传导到本体内部，导致绕组漆包线的漆层熔化，出现匝间短路的问题。在结构校核时，还要考虑元件的抗振动性能，四个引脚对称分布在本体的同一侧，焊接到PCB上后形成悬臂梁结构，在高振动工况（比如车载设备、工程机械电控箱）下使用时，需要在本体和PCB之间点少量红胶固定，避免长期振动导致引脚根部出现疲劳断裂，建模时可以预留出红胶的涂覆空间，不要让本体底面完全贴死PCB板面，留出0.2mm左右的间隙方便点胶。

　　另外，模型构建时要还原本体表面的平整性，不要做多余的凹凸结构，实际量产的元件外壳是模具注塑成型，外表面光滑无凸起，方便自动化设备的视觉定位；四个引脚的顶端做了微小的倒角处理，插件时能顺利导入PCB焊盘，不会因为引脚边缘的毛刺刮擦焊盘导致绿油脱落。很多工程师在选型建模时，容易照搬 datasheet 上的标称尺寸而忽略实际元件的公差累积，比如本体长度的公差是±0.3mm，引脚间距的公差是±0.1mm，在做PCB布局时要给焊盘留出足够的余量，不要把焊盘做的和引脚宽度完全一致，避免公差累积导致插件困难。这类电流检测变压器的磁芯采用高导磁率的铁氧体材质，内部绕组采用多层漆包线绕制，环氧包封的厚度均匀，既能保证绝缘强度，又不会让本体尺寸过大，占用过多的PCB板上空间，在小体积电源、紧凑型伺服驱动器这类对安装空间要求严苛的场景里，这种规整的长方体结构比环形磁芯的电流互感器更易布置，也更适合自动化量产装配。
