AM5TW-2405S-RZ直流电源转换模块

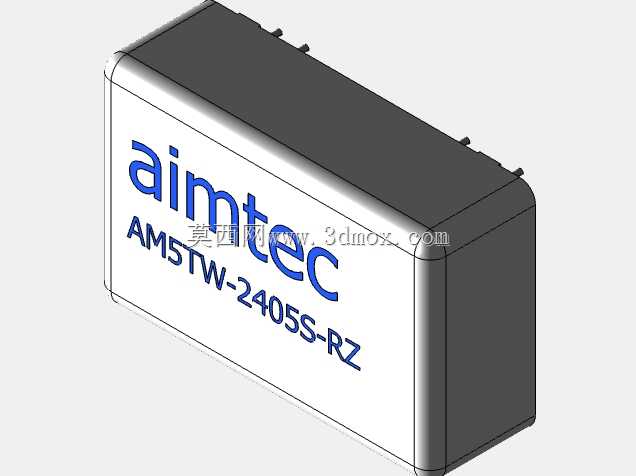

　　在工业控制板卡、分布式供电系统、车载电子设备以及通讯终端的硬件设计环节里，板载式直流转换模块是保障局部电路供电稳定性的核心元件，本次呈现的AM5TW-2405S-RZ模块，就是针对宽压输入场景下的定点稳压需求开发的隔离型DC-DC转换器件。不同于开放式的分立元件搭建的转换电路，该模块采用全灌封封闭外壳设计，外壳主体为阻燃工程塑料材质，顶面通过丝印清晰标注品牌与型号信息，引脚采用直插式排布，适配常规波峰焊与手工焊接工艺，能直接焊接在PCB板的对应焊盘位置，不需要额外设计复杂的固定结构。

　　从实际应用场景来看，这类模块常被部署在输入电压存在小幅波动的工业现场供电回路中，比如24V总线供电的PLC扩展模块、传感器采集节点、工业通讯网关内部，将前端输入的24V直流电压转换为后端电路所需的5V稳定直流电压，同时自带的电气隔离特性可以切断输入与输出端之间的地环路干扰，避免工业现场的电机启停、继电器通断产生的浪涌脉冲串入后端低压逻辑电路，造成主控芯片复位或者采样数据失真。在车载电子改装、小型嵌入式设备开发场景中，该模块也能适配车载电瓶的电压波动范围，为车载USB外设、小型控制板提供稳定的5V供电，避免车辆启动瞬间的电压跌落导致设备重启。

　　在设计思路上，这款模块没有采用外露散热片的结构，而是通过外壳内部的灌封材料将内部功率器件的热量均匀传导到整个塑料外壳表面，依靠PCB板周边的空气流动实现自然散热，在额定5W输出功率的工况下，不需要额外加装散热装置就能满足工业级温度范围下的连续运行需求。引脚的排布间距遵循行业通用的DIP封装规范，在PCB Layout阶段，工程师可以直接套用标准封装库的焊盘尺寸，不需要单独定制封装，能大幅缩短硬件开发的周期。外壳的边角做了小圆弧过渡处理，在自动化插件焊接的产线上，不会因为尖锐边角卡滞在供料料管中，适配SMT产线的批量插件作业要求。

　　关于外形尺寸与安装边界，这款模块的整体外形为长方体结构，长宽尺寸适配常规24DIP封装的占位空间，引脚伸出外壳底部的长度符合通用PCB板的焊接深度要求，焊接后模块底面与PCB板面之间留有微小间隙，既能避免焊接时助焊剂残留堆积在模块底部造成绝缘隐患，也能让模块底部的空气形成微小对流通道，辅助带走部分工作热量。在进行结构堆叠设计时，模块上方需要预留至少3mm的安全间隙，避免与上层板卡或者金属结构件接触造成短路，模块周边2mm范围内不要布置过高的电解电容或者接插件，防止插件组装时与模块外壳产生干涉。模块的引脚采用镀锡铜质材料，可焊性符合无铅焊接的工艺要求，经过多次回流焊或者波峰焊后也不会出现引脚氧化、虚焊的问题。

　　从功能特性层面来说，该模块内置过流保护、过压保护以及过热保护电路，当输出端出现短路故障时，模块会自动进入限流保护状态，不会因为输出过流造成内部功率器件烧毁，故障解除后能自动恢复正常输出，不需要额外更换保险丝或者进行人工复位。模块的输出电压精度控制在常规工业器件允许的偏差范围内，纹波噪声水平满足数字电路、模拟采样电路的供电要求，不会因为电源纹波过大造成模拟采样数据跳变、数字通讯误码等问题。不同于非隔离的降压芯片方案，这款模块的隔离耐压等级能满足工业设备的安规要求，在输入与输出之间存在较高电位差的应用场景中，也能可靠实现电压转换功能，保障后端操作人员与低压电路的安全。

　　在进行设备选型与三维建模时，需要重点关注模块的引脚位置公差、外壳外形的最大轮廓尺寸，避免在结构设计时出现安装孔位偏差、外壳与周边结构干涉的问题。建模过程中可以适当简化外壳表面的丝印细节，但必须准确还原引脚的相对位置、伸出长度以及外壳的整体轮廓尺寸，确保结构装配验证时的干涉检查结果准确可靠。对于需要进行整机热仿真的设计项目，还可以根据模块的额定功耗参数，在模型中赋予对应的热耗属性，模拟实际工作状态下模块的温升情况，提前评估设备内部的散热设计是否合理，避免样机试制阶段出现局部过热的问题。
