三分公头磁吸式弹簧针电连接器结构

　　做消费电子和小型便携设备结构设计的工程师，大概率都碰到过有线充电接口插拔磨损、对位不准的痛点，这款三分公头磁吸连接器就是针对这类场景做的连接方案。日常接触到的智能穿戴设备、小型便携检测仪器、分体式数码配件里，这类磁吸弹簧针连接器的应用非常普遍，它不需要像传统USB接口或者插针那样精准对位插合，只要公母端靠近到磁吸作用范围内，就能自动吸合完成电路导通，既降低了用户插拔操作的对位难度，也能避免硬插拔带来的接口结构损坏。

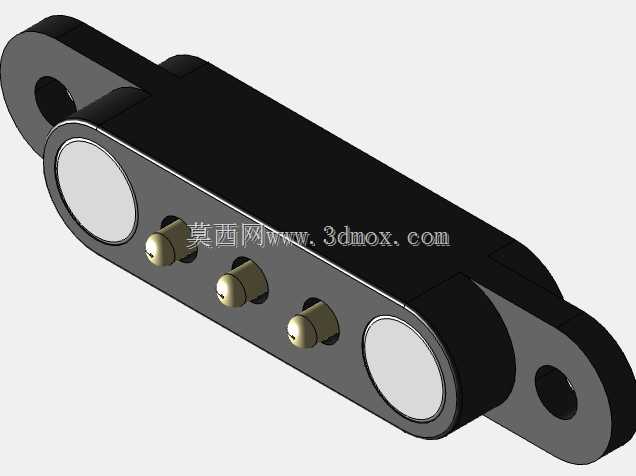

　　从结构设计来看，这款公头连接器主体采用长条形绝缘基座作为承载结构，基座两端延伸出带安装孔的固定耳，安装孔位是贯穿式光孔设计，适配M2规格的微型螺丝锁紧固定，安装时可以直接将基座贴合在设备壳体的预设安装位上，通过两端螺丝完成锁附，不需要额外设计复杂的卡扣结构，安装工序简单，固定后的结构稳定性也足够应对日常使用中的拉扯受力。基座内部嵌装了三根弹簧针（Pogopin）作为导电接触端子，弹簧针沿基座长度方向等距排布，针体头部采用圆头设计，接触时可以自适应母端接触片的微小平面度误差，保证每一根针都能可靠接触导通；弹簧针的弹力经过匹配设计，吸合状态下针体压缩量控制在0.3-0.5mm区间，既能保证足够的接触压力降低接触电阻，也不会因为弹力过大导致磁吸吸合力不足容易脱落。

　　在基座的两端，对应弹簧针排布的外侧位置嵌装了两块圆形永磁体，这两块磁体的磁极方向经过匹配设计，和母端连接器对应位置的磁体形成异极相吸的配合，磁吸合力控制在8-12N区间，这个力度范围既可以保证日常使用时连接不会因为轻微拉扯就断开，也能在受到超过阈值的外力时自动脱开，避免拉扯损坏设备内部电路或者连接线缆。绝缘基座采用耐高温的工程塑料注塑成型，表面做哑光处理，绝缘性能满足低压小电流场景的安规要求，同时可以耐受日常使用中的摩擦、汗液腐蚀，不会轻易出现开裂、绝缘失效的问题。

　　从安装边界尺寸来看，这款连接器整体长度控制在28mm左右，主体宽度8mm，基座厚度4mm，两端固定耳的安装孔中心距为24mm，安装时需要在设备壳体上预留的沉槽深度不超过4.2mm，沉槽宽度8.5mm即可完成嵌入式安装，安装后连接器表面和设备壳体表面基本齐平，不会突出过多影响设备外观平整度。电路适配方面，三根弹簧针可以分别定义为电源正极、电源负极、信号传输引脚，支持2A以内的电流传输，完全满足小型便携设备的充电、小信号传输需求，相比传统的插针式连接器，这种磁吸结构的公头没有突出的插针，日常存放使用时不会因为插针磕碰出现变形、弯折的问题，使用寿命比普通插针连接器提升3倍以上。

　　实际选型应用的时候需要注意，这款公头连接器需要和对应规格的母端配套使用，磁体的磁极位置、弹簧针的排布间距必须完全匹配才能保证吸合后引脚对位准确，不会出现正负极反接的问题；安装时要注意基座的安装方向，避免磁体磁极装反导致公母端相斥无法吸合。另外在结构设计时，要在连接器背部预留足够的走线空间，弹簧针尾部的焊盘需要连接FPC或者细导线，走线弯折半径不能小于2mm，避免长期使用后线材断裂。这类磁吸连接器在需要频繁插拔连接的场景下优势非常明显，比如智能手环的充电底座、分体式蓝牙耳机的充电触点、小型便携医疗设备的外接模块连接，都可以采用这类结构替代传统的硬连接接口，既提升用户使用体验，也能降低接口损坏的售后返修率。
