磁吸式快接电源连接组件结构设计

　　这类磁吸式连接组件最初是为小功率便携电子设备的供电接驳场景开发的，区别于传统插拔式接插件需要对准卡扣、施加插拔力的操作逻辑，依靠内置磁体的吸附力实现公母端的自动对位与贴合，在需要频繁插拔供电、盲操作接驳的场景下，能大幅降低操作门槛，同时减少传统接插件反复插拔带来的针脚磨损、接插不到位导致的接触不良问题。从实际应用场景来看，这类组件常被用在小型穿戴设备、桌面便携数码配件、低压照明模组的供电接驳环节，也可适配小型低压电源变压器的输出端接驳，替代传统的DC圆头插座、Micro USB等需要精准对位的接口，在空间狭窄、视线受阻的安装位置，操作人员不需要刻意对准接口，只要将公母端靠近到磁体吸附范围内，就能自动完成对位吸合，接通供电回路。

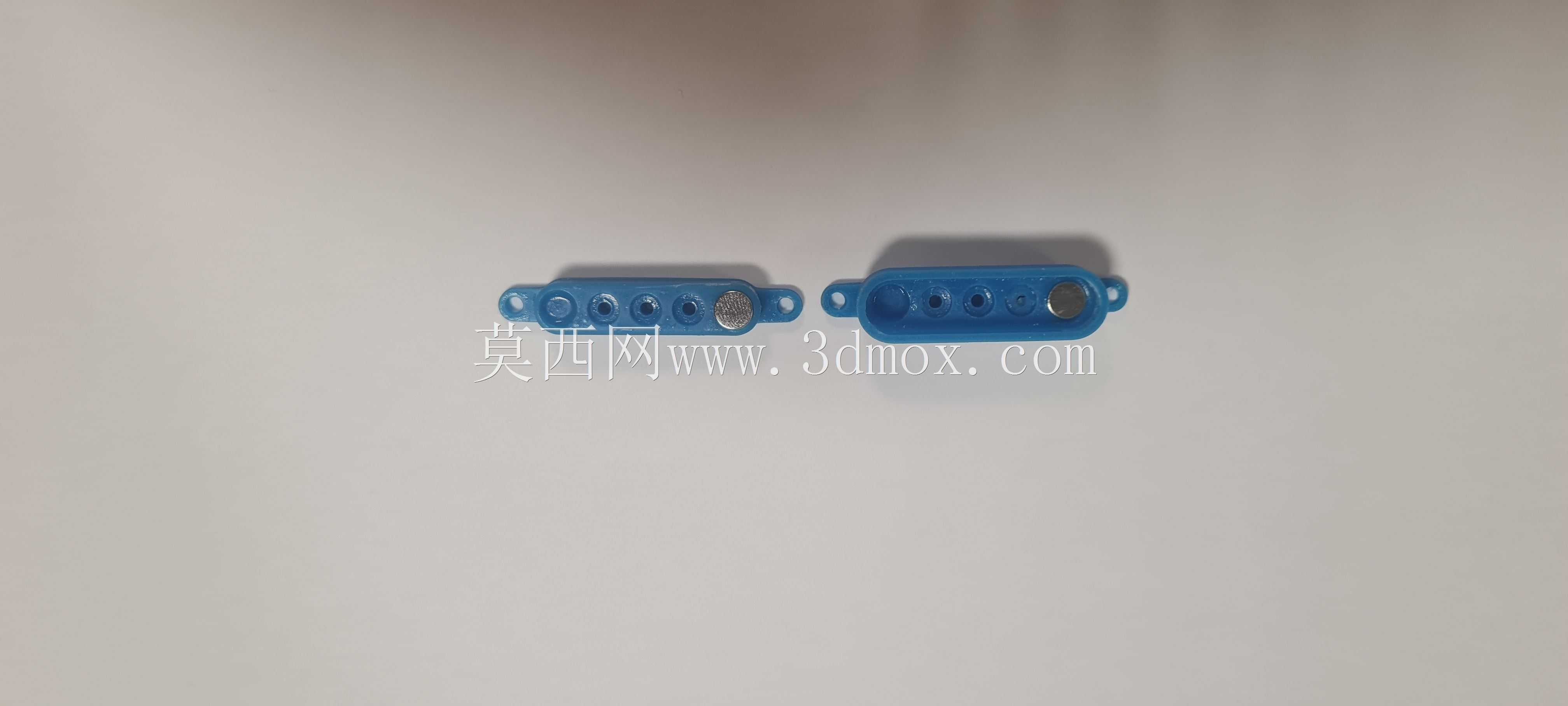

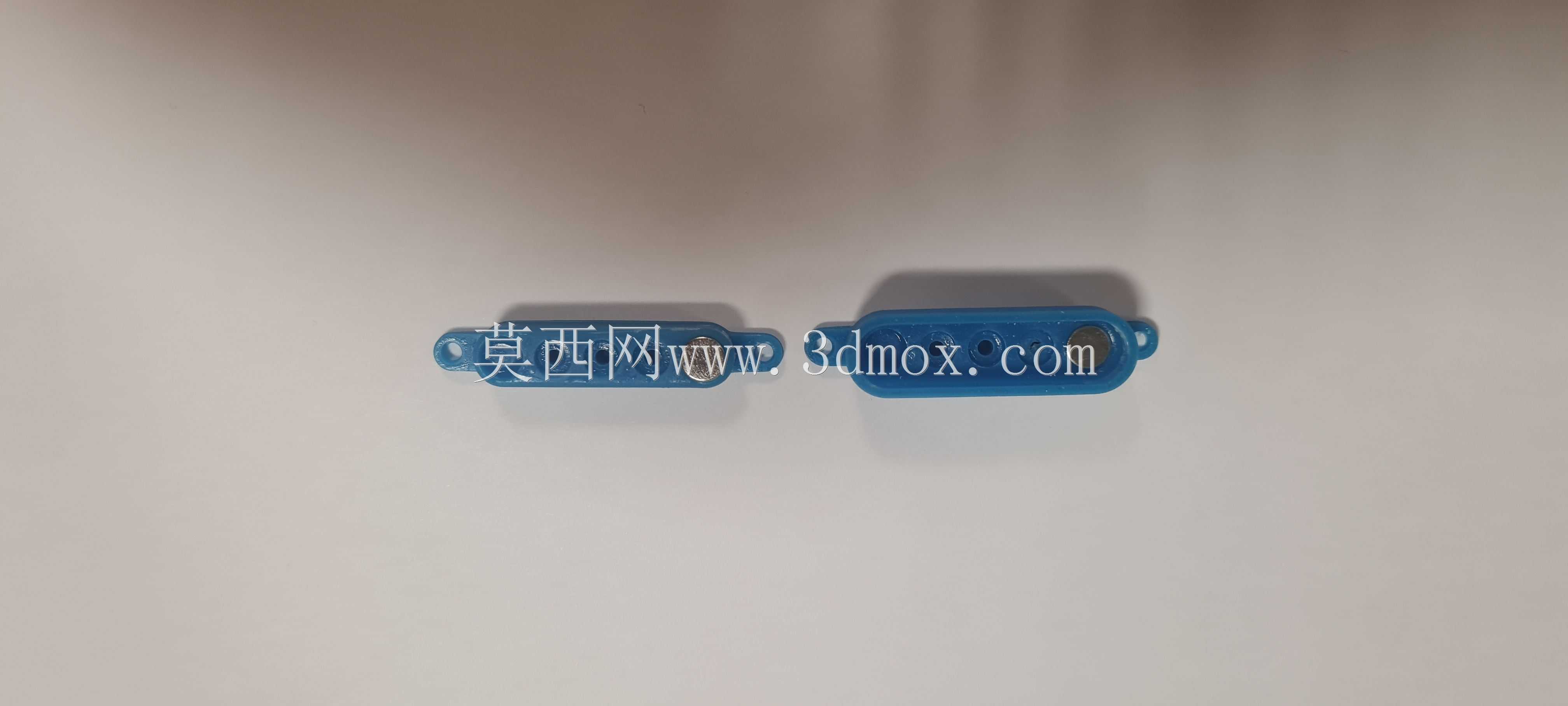

　　从结构设计层面看，这款连接组件分为公座与母座两个配对部分，外壳采用绝缘硬质塑料注塑成型，外壳边缘做了圆弧过渡处理，避免装配和使用过程中锐边划伤线材或者操作人员手部。母座端内部嵌装了两个圆柱形接触电极，电极周边设置了定位凸台，公座端对应位置设置了匹配的凹槽与接触弹片，当两端受磁力吸附贴合时，凸台与凹槽先完成机械定位，保证电极与弹片精准对位，不会出现错位短路的问题。磁体被完全封装在塑料外壳内部，和导电电极之间设置了绝缘隔层，避免磁体导电引发的回路短路问题，同时磁体的吸附力经过调校，既可以保证正常使用时不会因为轻微拉扯就断开连接，也能在受到超出阈值的拉力时自动脱开，避免拉扯损坏供电线材或者后端设备。

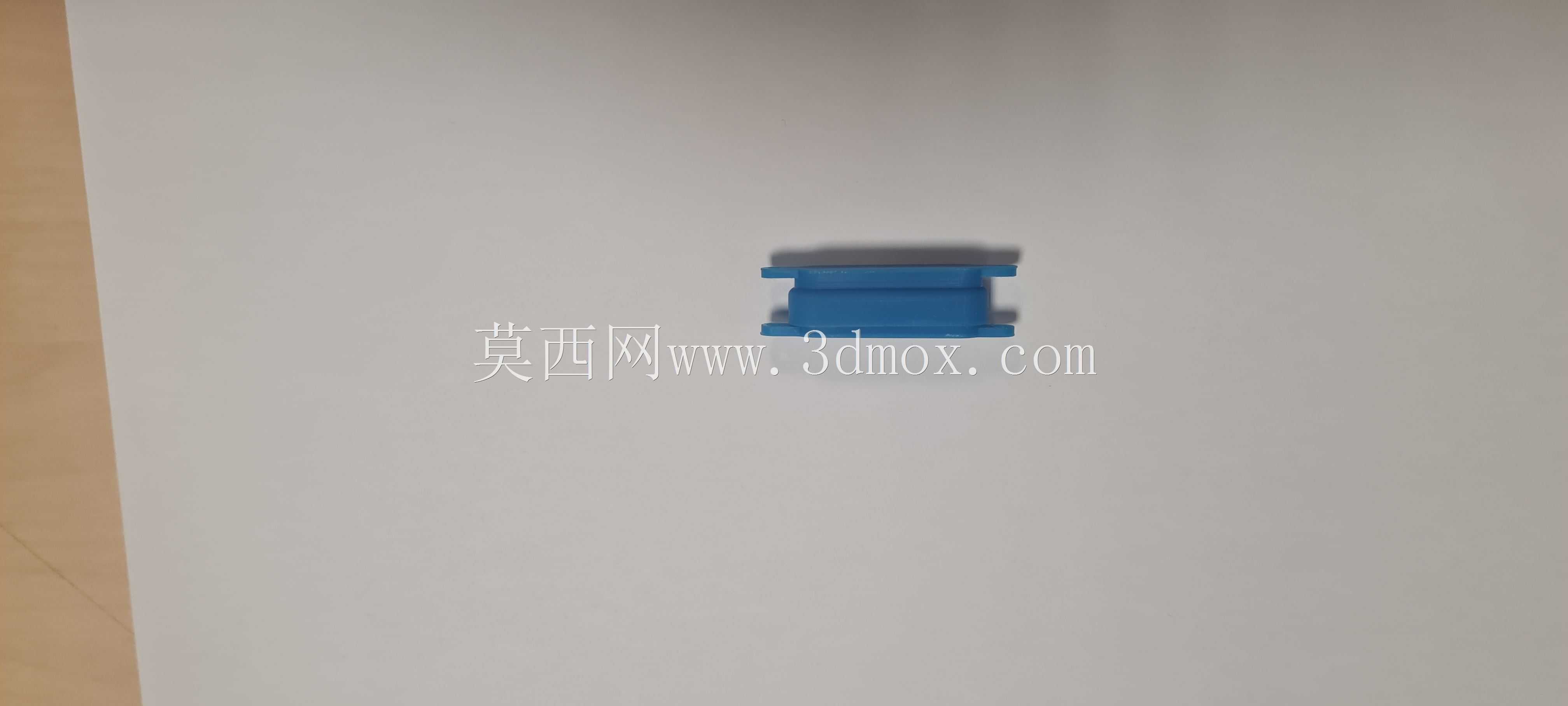

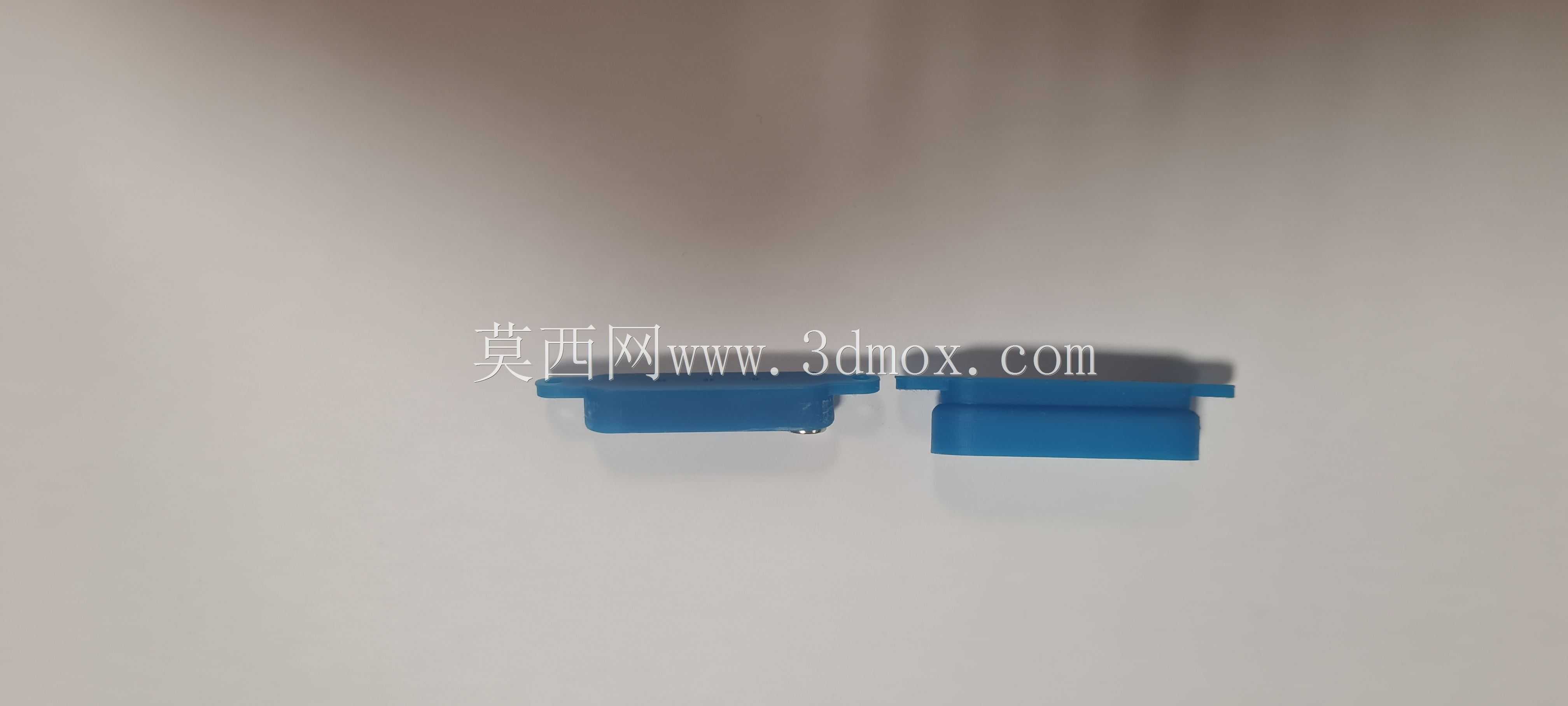

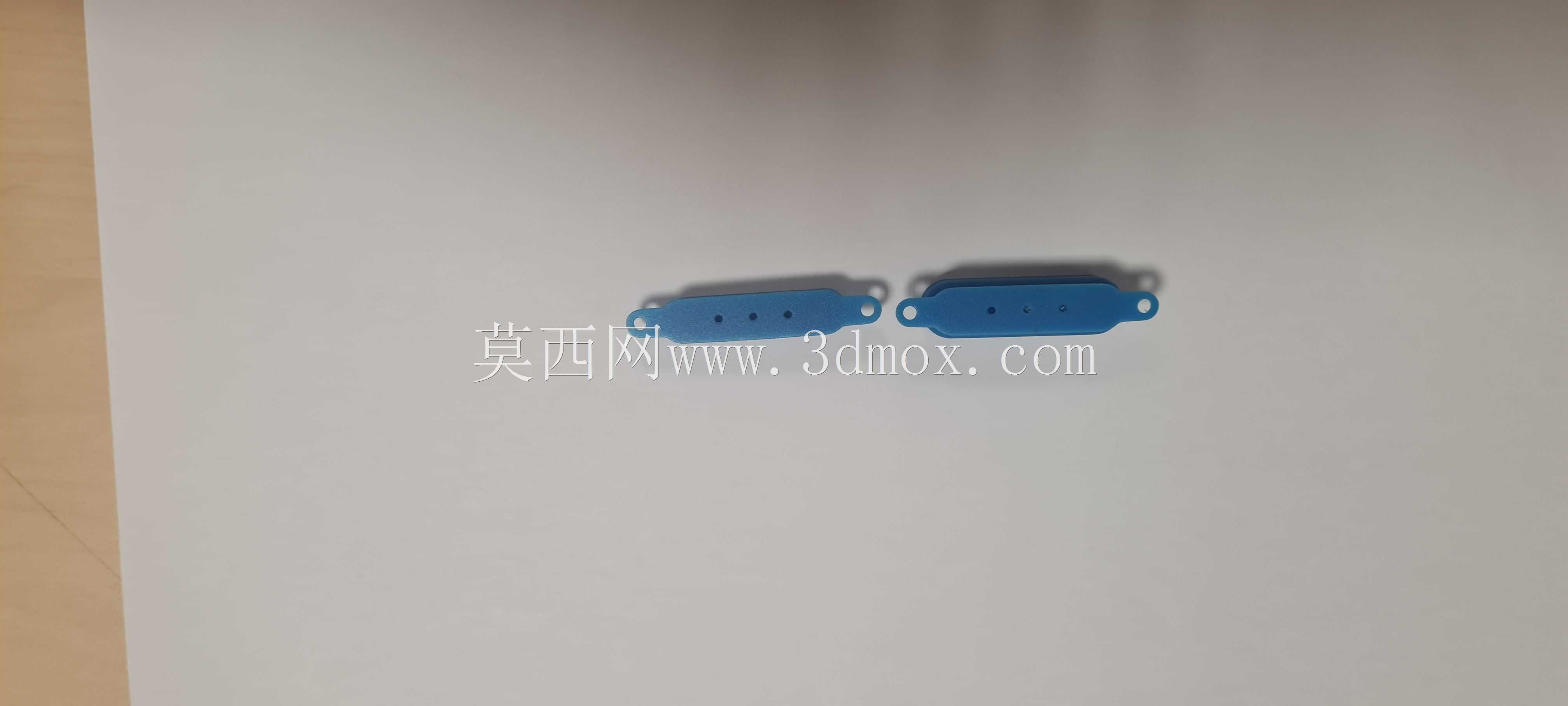

　　关于安装边界与尺寸设计，这款连接组件整体采用扁平长条式外形，整体厚度控制在较小范围内，适合嵌入到薄型设备的外壳内部，两端设置了带安装孔的固定耳，可以通过M2规格的小螺丝直接固定在设备壳体或者安装基板上，不需要额外设计固定支架。公母端对接后的贴合面做了平面度处理，贴合后缝隙控制在0.1mm以内，能减少日常使用中灰尘、水汽从对接缝隙进入组件内部的概率，适配普通室内干燥环境下的使用需求。接触电极采用铜质基材表面镀镍处理，兼顾导电性能与抗氧化能力，接触弹片设计了一定的预压行程，当两端吸合时弹片产生0.3mm左右的弹性形变，保证电极和弹片之间有足够的接触压力，降低接触电阻，避免大电流通过时出现接头发热的问题。

　　在建模过程中需要重点关注几个配合公差：首先是公母端定位凸台与凹槽的配合公差，单边间隙控制在0.05mm-0.1mm之间，间隙过大会导致对位偏移，电极接触面积不足，间隙过小则会因为磁体吸附对位时的微小偏差导致无法顺利贴合；其次是磁体安装槽的尺寸公差，磁体和安装槽之间采用过盈配合加胶水固定的方式，避免长期使用过程中磁体因为反复吸合的冲击力出现松动移位；最后是电极与外壳安装孔的配合，需要保证电极安装后端面和外壳贴合面齐平，突出量不超过0.05mm，避免突出过多导致对接时出现干涉，或者凹陷过多导致接触压力不足。

　　从实际使用的可靠性角度出发，这类磁吸连接组件不需要设计传统接插件的锁止结构，依靠磁体吸力保持连接状态，在需要快速断开的场景下，直接拉扯线材即可分离，不会像传统卡扣式接插件那样因为强行拉扯损坏卡扣结构。同时因为没有外露的弹性卡扣，长期使用不会出现卡扣疲劳断裂的问题，整体使用寿命比同规格的传统插拔接插件更长。在电路适配层面，这款组件的电极间距做了加宽处理，两极之间的爬电距离满足低压直流供电的安全要求，适配最高36V以下的直流供电回路，可承载的持续电流根据电极接触面积计算，能满足5A以内的电流传输需求，完全覆盖小型电子设备、低压照明模组、小型传感器供电的功率要求。
