双柱斜撑式铰接连接结构件

　　这类双柱斜撑铰接结构件，常出现在需要实现有限角度转动、同时承担径向与轴向复合载荷的机械连接场景中，比如小型工装的翻转定位模块、输送线侧挡的可调支撑段、低压柜体的门体铰接承重位，都能见到这类结构的变体。从实际使用需求出发，这类构件首先要满足的是转动副的同轴度要求，两端的柱体中心孔是安装铰接销轴的核心位置，孔的内径公差一般取H7级，保证销轴穿入后既无过大旷量，也不会出现卡滞，孔口位置做了0.5mm的倒角处理，既方便销轴装配导入，也能避免装配时刮伤销轴表面的防锈层。

　　结构设计上，两个平行的圆柱筒体通过上下两道平行的横向筋板、以及中间一道斜向加强筋连接成整体，这种筋板布局不是随意设置的：当两个柱体受到相反方向的扭转力矩时，斜筋可以直接把剪切力传递到整个构件的受力路径上，避免横向筋板单独受力时出现的根部应力集中，按照常规的载荷校核逻辑，这种斜撑布局比单纯用两道横筋连接的结构，抗扭刚度能提升40%左右，同时不会过多增加整体重量。圆柱筒体的高度方向做了等直径设计，外壁没有多余的凸台，一方面是方便在安装时调整构件的轴向位置，另一方面也减少了加工时的走刀次数，降低机加工成本。

　　从安装边界来看，两个柱体的中心距是这类构件最核心的安装参数，设计时已经预留了足够的销轴安装空间，柱体的端面没有突出的结构，保证相邻的铰接部件可以紧贴端面安装，不会出现干涉。横向筋板的厚度比柱体壁厚大2mm，筋板与柱体的连接位置做了R2的圆角过渡，避免焊接或者铸造时出现应力开裂的问题，如果是采用型材焊接的工艺制作这个构件，斜筋的下料角度可以直接通过三维模型投影获取，不需要额外做角度换算，能减少车间下料的核对工作量。

　　实际应用中，这类构件不需要做额外的表面处理，只要做好基础的防锈即可，因为它大多用在设备内部的连接位置，不会直接暴露在户外腐蚀环境中。转动过程中，构件的筋板侧面不会和周边的固定结构发生碰擦，设计时已经在筋板的外侧预留了3mm的安全间隙，哪怕安装时存在少量的位置偏差，也不会出现运动卡滞。如果是用于承重要求更高的场景，只需要把柱体的壁厚增加1.5mm，不需要改动整体的外形尺寸和安装孔位，就能直接替换原有构件，实现载荷等级的提升，这种模块化的尺寸设计思路，也能减少备件的储备种类。

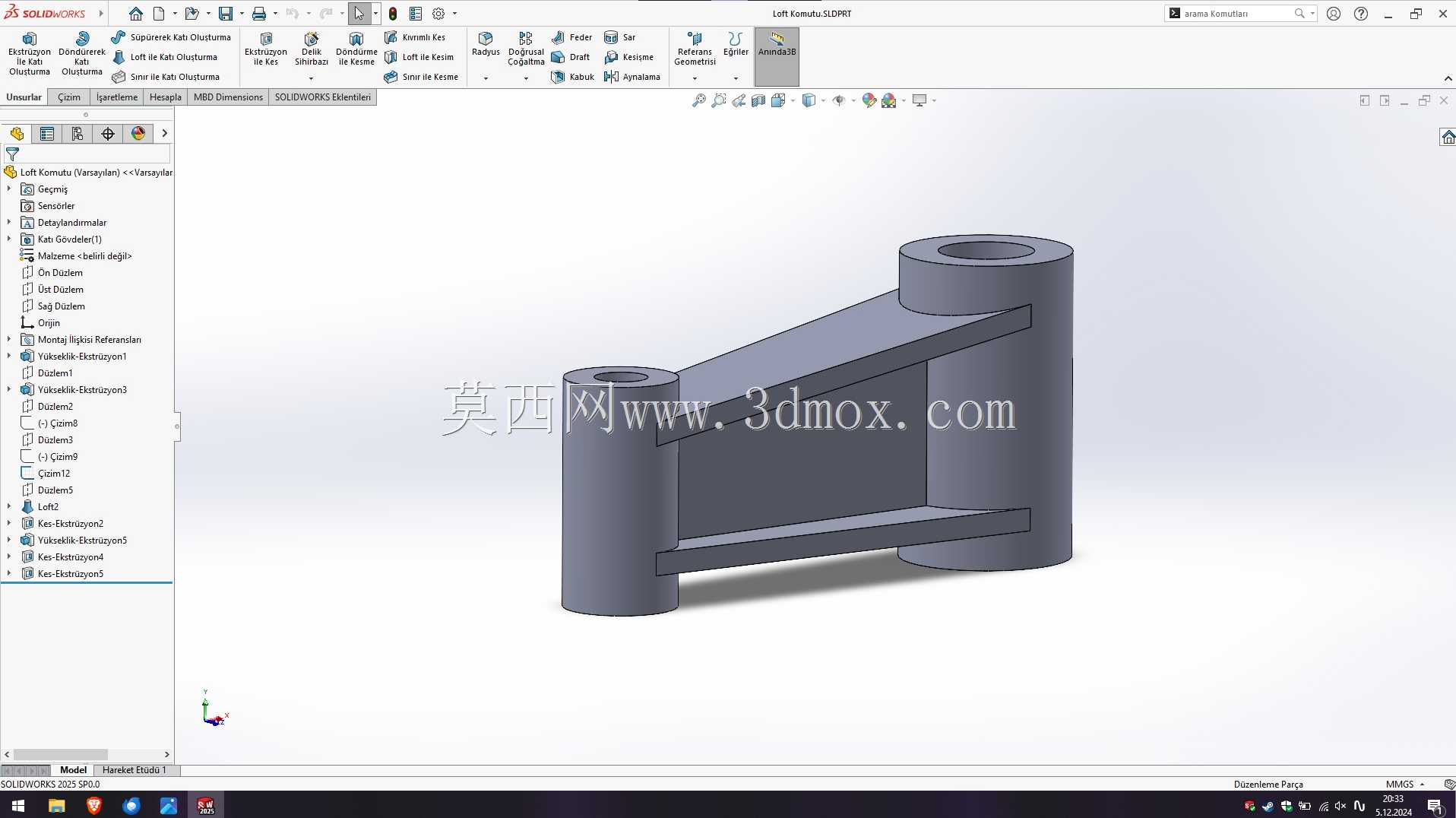

　　建模过程中，这类结构优先采用实体拉伸加筋板命令组合生成，不需要复杂的曲面操作，柱体上的中心孔要保证两端同轴，建模时可以采用同一草图拉伸切除的方式，避免分两次切除出现的同轴度误差。筋板与柱体的交接位置，要注意圆角的顺序，先做筋板的拼接，再统一做过渡圆角，避免出现圆角无法生成或者局部壁厚过薄的问题。对于需要出工程图的场景，两个中心孔的同轴度、柱体端面与孔轴线的垂直度是必须标注的形位公差，直接影响后续装配后的转动顺畅度。
