L型钢材受力性能测试仿真构件

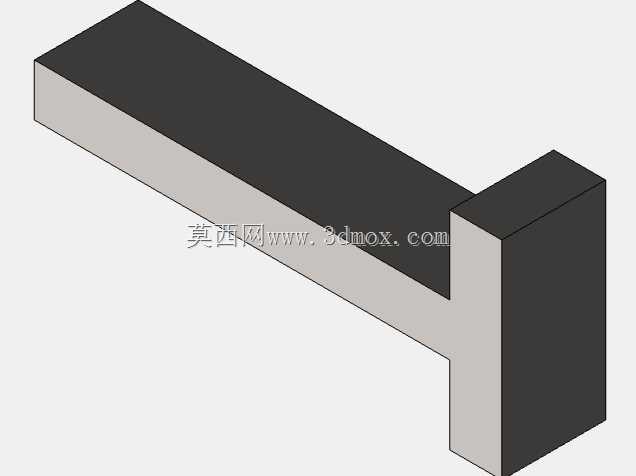

　　该测试构件采用变截面L型结构设计，长段为等截面矩形钢条，端部衔接加厚的垂直连接段，整体结构没有多余的工艺倒角或装饰性结构，完全围绕受力测试的核心需求搭建，建模过程中严格遵循钢材力学测试的标准试样边界要求，长段的截面宽厚比控制在常规结构用型钢的常用区间内，垂直连接段的厚度比长段增加60%，用来模拟实际工程中构件与基座连接的加强段结构，避免测试过程中连接位置先于测试段发生屈服，干扰测试数据的准确性。在机械结构设计、建筑钢结构验算、重型设备支撑结构开发等场景中，钢材构件的受力表现是决定整体结构安全冗余的核心指标，这类L型变截面钢构件常被用作设备基座的支撑肋、输电塔架的连接节点、起重设备的承力臂段，实际工况下需要同时承受垂直方向的静载荷、水平方向的交变冲击载荷，以及长期服役带来的蠕变影响，因此在设计阶段完成精准的受力性能仿真验证，是避免后续结构失效、降低现场测试成本的关键环节。

　　从安装边界来看，构件的垂直段端面设置为全约束固定面，模拟实际安装时与基座通过螺栓满接、无相对位移的状态，长段的上表面、侧表面以及自由端面均设置为载荷施加面，可根据不同测试需求输入集中力、均布载荷、交变载荷等不同工况参数，测试过程中可以直接提取不同位置的应力云图、应变位移量、屈服临界载荷值，为同类型钢构件的截面优化、材料选型提供可参考的量化数据。不同于常规的标准试样测试模型，该构件特意保留了工程实际中常见的截面突变结构，没有做过渡圆角优化，就是为了还原真实工况下应力集中位置的受力表现，毕竟在实际工程应用中，很多钢结构的失效都出现在截面突变、焊接连接的位置，标准光滑试样的测试数据往往和实际服役表现存在偏差，这类贴近真实结构形式的测试模型，能让仿真结果更贴近现场实际情况。

　　在建模逻辑上，整个构件的几何特征全部采用参数化驱动，长段的长度、截面尺寸、垂直段的高度厚度都可以根据测试需求快速调整，不需要重新搭建基础几何结构，只需要修改对应参数就能生成不同规格的测试构件，适配不同强度等级钢材、不同载荷工况的测试需求，不管是验证Q235普通碳素钢在静载下的屈服极限，还是测试高强度合金钢在交变载荷下的疲劳寿命，都可以通过调整参数快速适配。在实际工程应用中，这类受力测试模型可以提前预判结构的薄弱位置，比如长段与垂直段衔接的内角位置，是应力集中系数最高的区域，测试过程中可以重点观测该区域的应力变化，判断是否需要增加加强筋、调整截面尺寸来降低应力峰值，避免实际使用过程中该位置出现裂纹扩展甚至断裂的问题。

　　同时该模型的结构形式也可以直接拓展到其他类似构件的受力测试中，比如T型支撑件、Z型檩条等常用钢结构构件，只需要调整几何拓扑关系就能快速搭建对应的测试模型，大幅提升结构设计阶段的仿真验证效率，减少重复建模的工作量。对于结构设计从业者来说，这类测试模型不需要额外处理几何清理问题，所有面都为规整的平面，网格划分时可以直接生成高质量的六面体网格，避免因几何特征缺陷导致的网格畸变，提升仿真计算的收敛速度与结果精度，不管是做静力学分析、模态分析还是疲劳寿命分析，都能直接作为基础几何模型使用，不需要做过多的前处理调整。
