ENS160+AHT21集成环境传感模块结构设计

　　做嵌入式环境监测类设备的结构设计时，这类集成多参数的传感模块是绕不开的选型件，这次还原的ENS160与AHT21组合模块，核心是把空气质量检测与温湿度检测两个独立传感单元做了板级集成，省去了工程师分别布板、校准通讯时序的冗余工作。从实际落地场景看，这类模块常被嵌入到新风系统控制面板、室内空气质量检测仪、智能家居环境感知节点、车载空气净化装置里，相比分立式的传感元件布局，集成模块的一致性更好，批量生产时的校准成本能压到很低。

　　先讲功能层面的设计逻辑，板载的ENS160芯片负责检测空气中的VOC浓度、等效二氧化碳浓度，输出的空气质量指数能直接对接主控的决策逻辑，而AHT21是经过市场长期验证的温湿度传感单元，测量精度能覆盖民用与多数工业场景的需求，两个芯片共用I2C通讯总线，板上预留的SCL、SDA引脚直接对应总线信号，VIN引脚支持宽电压输入，兼容3.3V与5V的主控系统，3V3引脚可对外输出稳压后的3.3V电平，方便外接小功率外设，GND引脚做了铺铜加粗处理，减少信号干扰，ADO引脚用来设置I2C地址，避免同总线下挂载多设备时的地址冲突，CS与INT引脚则预留了SPI通讯与中断触发功能，方便不同主控方案的选型适配。

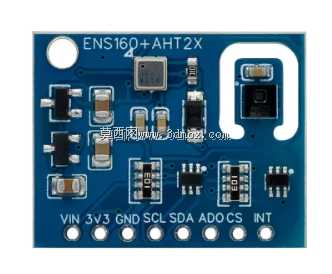

　　从PCB布局的设计思路看，整块板采用蓝色阻焊工艺，板边预留的3mm直径安装孔是标准的M3螺丝固定位，安装孔周边做了禁布处理，避免螺丝拧紧时刮伤表层走线造成短路。两个核心传感芯片的布局特意做了物理分隔，AHT21温湿度单元放在板端的U型开槽区域，这个开槽设计是关键，能让温湿度传感元件直接接触外部流通空气，避免板上其他发热元件的温度辐射影响测量精度，同时U型槽的结构也能减少PCB本体的热传导干扰；ENS160芯片放在板体中部，周边的阻容件全部按信号流向就近布局，电源引脚旁的去耦电容紧贴芯片引脚放置，最大限度滤除电源纹波对测量精度的影响。板上的排针引脚统一采用2.54mm标准间距，适配市面上通用的杜邦线、面包板以及量产时的接插件选型，不需要额外定制转接件。

　　再讲安装边界与尺寸适配，整块模块的长宽尺寸控制在27mm*20mm范围内，板厚1.6mm，是标准FR-4板材的常规厚度，安装时除了用M3螺丝通过板角定位孔固定，也可以采用排针直插的方式焊接在主控底板上，直插时模块底部与主控板之间预留2mm以上的净空距离即可，避免底部焊盘与主控板走线短路。需要注意的是安装位置要避开设备内的发热源，比如电源模块、功率电阻等元件，尽量布置在设备外壳的通风栅格附近，保证空气能顺畅流经传感元件表面。板上的所有贴片元件都采用回流焊工艺的标准封装，元件高度最高不超过5mm，嵌入到设备壳体内部时，只需要在壳体对应位置预留直径8mm以上的通风开孔，就能保证测量准确性，不需要额外设计复杂的导风结构。

　　从结构建模的细节来看，还原时需要精准对应每个元件的高度差，比如U型槽的开槽深度要完全贯穿PCB板，不能残留基材遮挡传感面，排针的引脚长度要匹配常规直插安装的需求，每个阻容件的丝印标识要和实物对应，方便生产调试时的元件核对。板上的走线虽然在三维模型里不需要完全还原，但表层的丝印标识、焊盘位置要和实际硬件一致，做设备整体装配干涉检查时，能直接把这个模块模型导入到整机装配体里，核对安装孔位、引脚间距、元件高度是否和周边结构件冲突，提前发现布局问题，减少打样迭代的次数。很多工程师做这类小模块的建模时容易忽略传感面的净空要求，实际上在整机结构设计时，AHT21对应的传感区域上方3mm范围内不能有任何遮挡结构，否则会导致温湿度测量响应变慢、数值偏差变大，ENS160的传感面上方也要保证空气流通，不能被壳体或者其他元件贴死。另外板角的安装孔做了金属化处理，建模时要体现孔壁的镀层特征，固定时如果采用金属螺丝，要注意螺丝不能和板上的其他信号走线接触，必要时可以采用尼龙螺丝固定，进一步降低短路风险。
