进气歧管集成式温度压力传感结构设计

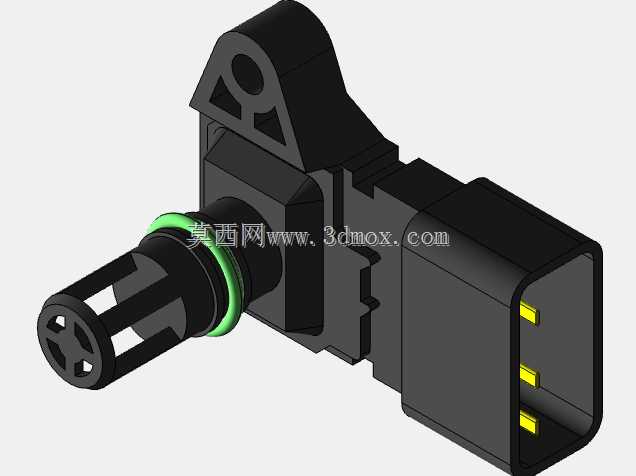

　　这款传感部件主要面向内燃机进气系统的参数采集场景，在乘用车、商用车的自然吸气与增压机型进气歧管布局中都能适配，核心作用是实时采集进入气缸的空气温度参数，为ECU调整喷油量、修正点火提前角提供核心数据支撑，避免因进气温度偏差导致的空燃比失准、燃烧效率下降问题，部分同结构衍生型号也可兼容工业气动系统、空压机进气回路的温度监测需求。从结构设计逻辑来看，整个部件采用分体式装配思路，前端探杆部分直接伸入被测气流通道，探杆头部做了十字开槽的镂空设计，既可以让气流充分接触内部的感温元件，又能阻挡进气路径中的大颗粒杂质直接冲击感温芯片，减少长期使用过程中杂质附着带来的测量滞后问题；探杆根部的环形密封槽用来嵌套氟橡胶O型圈，安装时与安装基座的孔壁形成径向密封，能承受1.5bar以内的进气压力波动，避免未计量的空气从安装缝隙漏入进气歧管，造成进气量计算偏差。

　　中部的安装固定座做了带加强筋的悬臂式安装耳，安装耳上的通孔适配M6规格的固定螺栓，安装耳与主体衔接处做了三角镂空的减胶设计，在不降低安装结构强度的前提下减少注塑成型时的缩痕风险，同时控制整体部件重量，单个成品重量控制在15g以内，降低对安装基座的载荷负担。尾部的接插件部分采用标准三芯插接结构，插针做了镀金防氧化处理，接插件外壳做了导向卡扣结构，与整车线束端对接时可以实现盲插定位，卡扣锁止后能承受50N以上的拉脱力，避免车辆运行过程中的振动导致接插件松脱，接插件内部的插针间距按照车用电气部件的绝缘标准设计，相邻插针之间的爬电距离满足12V与24V车载电气系统的耐压要求，不会因凝露、积尘出现引脚短路问题。

　　从安装边界来看，探杆伸入安装孔的有效长度为22mm，安装时需要保证探杆头部与进气通道内壁的间隙不小于3mm，避免探杆贴壁导致的气流接触不充分，接插件尾部需要预留至少30mm的线束弯曲空间，方便线束装配与后期维护拆卸；整个部件的外壳采用PBT加玻纤30%的注塑材质，能在-40℃到125℃的工作环境下保持结构强度，不会出现长期高温下的形变脆化问题，密封胶圈选用耐油氟橡胶材质，可耐受进气中夹带的少量机油蒸汽腐蚀，延长部件的使用寿命。

　　在建模过程中，需要重点关注探杆镂空槽的拔模角度，所有外露面的拔模斜度控制在1.5度以上，方便注塑模具开模顶出，安装耳的螺栓孔需要做0.5mm的装配间隙设计，补偿安装基座与传感部件的加工公差，避免装配时出现螺栓无法穿入的问题；接插件内部的插针固定槽需要做定位防呆结构，插针压入后不会出现转动、退针问题，保证电气连接的可靠性。这类集成式温度传感结构相比传统的分体式温度探头，减少了额外的安装转接座，整体集成度更高，装配时只需要一个固定螺栓即可完成安装，能有效降低主机厂的装配工时，同时减少了密封连接点，降低了长期使用后的漏气风险。在实际台架测试中，该结构的温度响应时间小于2秒，能快速跟随进气温度的动态变化，满足内燃机瞬态工况下的参数采集要求，探杆头部的镂空结构经过流场仿真验证，不会在进气通道内产生明显的涡流阻力，对进气效率的影响可以忽略不计。
