铰接式连接支座结构三维设计作品

　　这类铰接式连接支座在轻工自动化生产线、小型工装夹具、民用五金联动机构中应用十分广泛，核心作用是实现两个活动构件之间的铰接传动，既可以传递既定方向的载荷，又能预留合理的转动自由度，避免刚性连接在机构动作过程中出现应力集中、卡滞甚至断裂的问题。从实际使用场景来看，这类零件常出现在小型翻盖机构的转动连接位、连杆传动的中间铰接点、工装夹具的开合联动部位，相比一体成型的刚性连接件，它能通过自身双同轴孔的铰接结构，适配一定范围内的安装角度偏差，降低装配环节对配合件位置精度的严苛要求，减少现场装配的修配工作量。

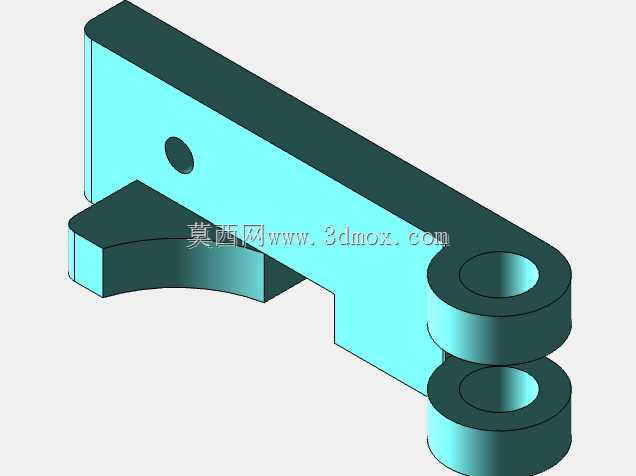

　　从功能特性上看，该零件主体采用长条形承力臂结构，一端设置双同轴铰接耳座，两个平行的同轴销孔用于穿装铰接销轴，和配套的活动构件形成转动副，耳座的间距经过匹配设计，既能保证铰接后的侧向稳定性，避免销轴承受过大的侧向弯矩，又预留了足够的间隙容纳配合件的连接端，防止转动过程中出现侧面摩擦剐蹭。承力臂上开设的单个定位孔，用于和被支撑的构件实现销定位或者螺栓紧固，孔位距离铰接中心的尺寸经过传动行程核算，能保证机构动作时的力臂长度符合设计预期，不会出现传动死点或者行程不足的问题。承力臂靠近铰接端的下方设置有凸台支撑结构，这个结构并非冗余设计，在机构处于闭合承载状态时，凸台会和配套的限位面贴合，承担主要的竖向载荷，避免铰接销轴长期承受径向剪切力，延长销轴和铰接孔的磨损寿命。

　　设计这类零件的时候，首先要确定的是铰接孔的中心距和孔径尺寸，这两个参数直接决定了适配的销轴规格以及整个铰接副的承载能力，孔径公差一般选取基孔制间隙配合，保证销轴穿装后能灵活转动，同时不会因为间隙过大出现传动旷量。承力臂的截面厚度需要根据实际承受的最大弯曲载荷核算，既要保证满载情况下的变形量在允许范围内，又要避免过度设计增加不必要的零件重量。零件上的所有棱边都做了圆角过渡处理，尤其是铰接耳座和承力臂的连接位置，是应力集中的高发区域，加大圆角半径能有效分散应力，避免零件在反复交变载荷下出现疲劳裂纹。

　　从安装边界来看，双铰接孔的同轴度是加工过程中需要重点保证的形位公差，一旦同轴度超差，穿装销轴后会出现转动卡滞，严重时甚至无法完成装配；承力臂上的定位孔和铰接孔的中心距公差需要控制在合理范围内，否则会导致装配后联动机构的行程出现偏差，无法达到设计的动作位置。零件的整体外形没有复杂的曲面结构，所有特征都可以通过常规的铣削、钻削工艺完成加工，适合小批量机加工生产，也可以根据载荷需求选用不同的材质，轻载场景下可以选用铝合金材质降低整体重量，重载场景下可以选用45号钢做调质处理提升强度，铰接孔位置还可以根据耐磨需求加装铜套，减少长期转动带来的磨损，延长整个铰接机构的维护周期。在实际建模过程中，这类零件的特征逻辑十分清晰，先绘制主体的拉伸截面，再依次完成铰接孔、定位孔的切除，最后处理圆角和凸台特征，建模时需要注意特征的先后顺序，避免出现特征失败或者壁厚不均的问题，同时要预留好加工余量，尤其是铰接孔的位置，方便后续精加工保证尺寸精度。
