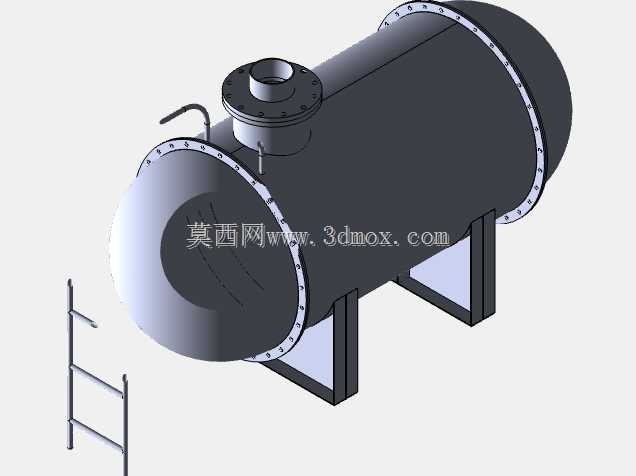

卧式承压化工物料存储反应罐体结构

　　在精细化工、医药中间体生产以及常规化工物料中转工段，这类卧式承压罐体是车间物料暂存、带压反应工序里的常用核心设备，区别于立式储罐的高位布置需求，卧式结构更适配低矮厂房的空间排布，也能降低物料输送的泵组扬程要求，减少管路沿程阻力损失。从实际使用场景来看，该类罐体可承担液态化工原料的密闭存储、带温和压的温和反应过程，也可作为气液分离环节的缓冲罐体使用，两端采用法兰快开式封头结构，在需要定期清理内壁结垢、检查内部防腐层完整性的工况下，无需整体切割罐体即可完成开盖检修，大幅缩短设备停机维护的时间窗口。

　　设计层面首先考虑的是承压边界的完整性，筒体采用等壁厚卷制焊接结构，两端法兰的螺栓孔沿圆周均布，匹配对应压力等级的密封垫片，可保证在设计压力范围内无介质泄漏风险；顶部设置的带法兰接管可作为进料口、排气口或者仪表安装口使用，接管法兰的公称通径匹配常规化工管路标准，可直接与现场现有管路对接，无需额外制作过渡转接件。侧面设置的小口径弯管接头可作为液位计接口或者取样口，方便生产过程中实时监测罐内物料存量，按需提取物料样本检测反应进度。

　　支撑结构采用双鞍式支座设计，两个支座分别布置在靠近筒体两端封头的位置，避开筒体中部的焊接应力集中区域，支座的底板预留螺栓安装孔，可直接通过化学锚栓或者预埋螺栓固定在混凝土设备基础上，支座的高度经过校核，可保证罐体底部距离地面留有足够的操作空间，方便布置底部出料管路以及安装排污阀门。罐体旁配套设置的直爬梯结构，可方便操作人员攀爬至罐体顶部，完成顶部阀门操作、仪表校准以及人孔启闭的作业，爬梯的踏棍间距符合人体工程学要求，侧部扶手高度满足高空作业的安全防护规范。

　　建模过程中严格遵循化工容器的设计规范，筒体的长径比控制在常规卧式储罐的合理区间，既保证足够的物料存储容积，也避免长径比过大导致筒体中部挠度超标，影响长期使用的结构稳定性。法兰连接位置的螺栓数量、螺栓规格以及法兰厚度均参照对应压力等级的标准选取，建模时还原了法兰密封面的结构细节，可直接用于后续的工程出图、干涉检查以及管路对接模拟。鞍式支座的筋板布局经过受力校核，可承受满罐状态下的物料总重量以及运行过程中的轻微振动载荷，避免支座出现变形失稳的问题。

　　从安装边界来看，该罐体的整体长度、直径以及支座间距可根据现场场地情况做参数化调整，顶部接管的位置、数量以及公称通径也可根据实际工艺需求灵活改动，模型的各部件均为独立可编辑的实体结构，方便设计人员根据具体项目的工艺参数做针对性修改，无需从零开始建模，大幅缩短化工设备选型阶段的方案设计周期。在实际工程应用中，这类罐体的内壁可根据存储介质的腐蚀特性衬塑、衬胶或者采用不锈钢材质制作，模型预留了内壁厚度的调整参数，可直接修改壁厚匹配不同防腐等级的设计要求，封头与筒体的连接法兰密封面形式也可切换为突面、凹凸面或者榫槽面，适配不同密封等级的使用需求。
