碳纤维材质内径彩弹发射球筒结构设计

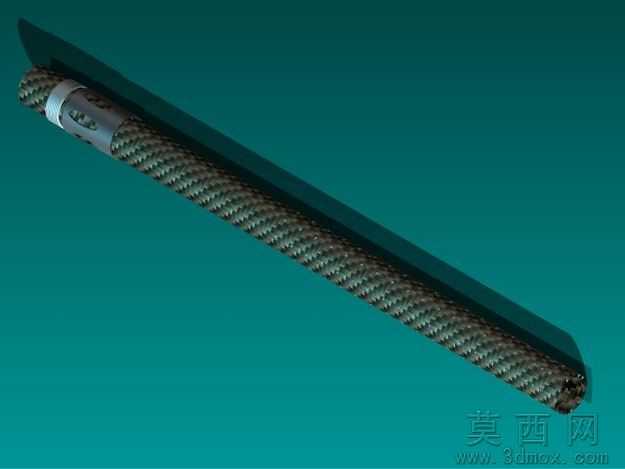

本作品为彩弹运动配套使用的发射储弹筒结构三维设计，整体采用长筒式轴向布局，建模阶段依托三维参数化设计软件完成全尺寸特征构建，首先以中心轴线为基准绘制筒身的回转截面轮廓，通过拉伸凸台命令生成基础筒胚，针对筒身两端的连接部位，采用螺旋线扫描切除的方式生成标准A/C规格连接螺纹，螺纹牙型、螺距、牙深参数均严格匹配通用彩弹发射装置的接口尺寸标准，保证装配时的同轴度与连接密封性。材质设计上，筒身主体赋予碳纤维编织复合材料材质，在渲染环节调整材质的各向异性纹理参数，还原碳纤维编织结构特有的交错斜纹肌理，同时设置合适的粗糙度与反射率参数，模拟碳纤维材质表面哑光且带有细微织物质感的视觉效果；两端的金属连接环则赋予哑光金属材质，调整金属度与高光参数，区分金属部件与碳纤维筒身的材质差异，提升整体模型的真实感。结构设计层面，筒身采用等内径中空腔体结构，内径尺寸适配689规格彩弹的通行需求，内壁设置微小的导向拔模斜度，避免彩弹在筒内输送过程中出现卡滞问题；筒身一端的外螺纹用于和发射装置的出气端对接，另一端的内螺纹用于安装端盖或拓展装弹配件，筒身外侧靠近螺纹端设置一圈限位凸环，用于装配时的轴向定位，保证安装到位后不会出现轴向窜动。设计过程中重点考量了部件的轻量化需求，碳纤维材质的选用在保证筒身结构强度、抗冲击性能的前提下，大幅降低了整体重量，同时筒壁厚度经过参数化校核，在满足承压要求的基础上尽可能做薄，避免冗余材料增加不必要的重量。渲染阶段采用深青纯色背景突出主体模型，布置三点式光源系统，主光源从侧上方投射，勾勒出碳纤维筒身的纹理走向与金属部件的高光轮廓，辅光源从侧下方补光，消除筒身底部的死黑阴影，背光源则勾勒出模型的边缘轮廓，让整体模型与背景形成清晰的层次区分，最终呈现的效果清晰展示了储弹筒的整体形态、材质特征与关键连接结构，可用于彩弹装备的结构展示、配件设计参考以及装配模拟验证。
