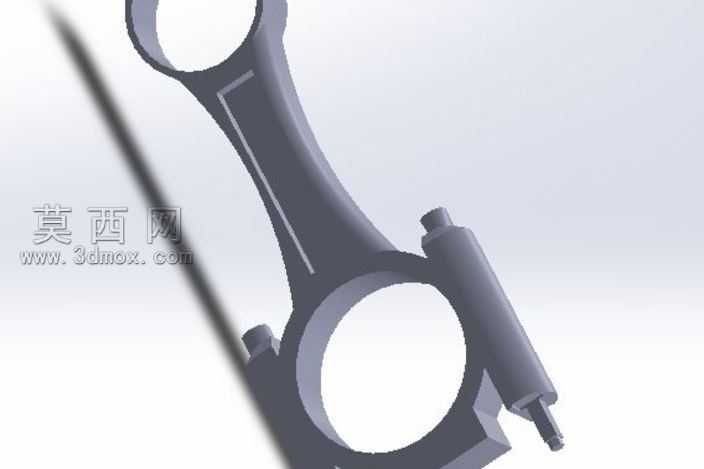

内燃机连杆组件高精度三维结构模型

本模型为内燃机核心传动部件连杆组件的三维建模成果，建模过程严格遵循内燃机连杆的实际工程设计规范，在三维建模软件中首先完成整体轮廓的草图绘制，以连杆大端、小端的中心距为核心尺寸基准，精准绘制大端半圆孔、小端圆孔的轮廓曲线，同时勾勒出杆身的工字形截面过渡轮廓，保证杆身从大端到小端的平滑变截面过渡，符合力学承载的结构设计要求。建模阶段采用实体拉伸、切除、圆角等特征命令逐步构建主体结构，大端部分设计为分体式结构，配套的连杆螺栓安装位精准定位，螺栓柱体的螺纹细节、定位台阶都做了精细化还原，小端的衬套安装位预留了合理的配合间隙，杆身表面的加强筋结构与主体一体化成型，还原了实际连杆为提升抗弯强度做的结构优化。材质渲染阶段，为连杆主体赋予了高强度锻钢材质，调整材质的金属粗糙度、反光度参数，还原锻件经过机加工后的哑光金属质感，连杆螺栓部分赋予调质处理后的合金钢材质，表面做了发黑处理的深色金属效果，不同部件的材质区分清晰，能够直观呈现各零件的材质特性与表面处理工艺。结构设计上，完整还原了连杆的装配关系，大端与曲轴连接的半圆孔同轴度、小端与活塞销连接的圆孔圆柱度都符合工程公差要求，杆身的工字形截面在保证结构强度的同时有效降低了零件自重，适配内燃机高速往复运动的工况需求，螺栓的安装位置避开了应力集中区域，大端、小端与杆身的过渡位置都做了大圆角处理，减少工作过程中的应力集中风险。整体建模过程兼顾了结构准确性与工艺还原度，既可以用于内燃机结构原理的教学演示，也能够作为机械设计课程中连杆类零件设计的参考案例，模型的各特征参数可编辑，支持根据不同排量内燃机的设计需求调整尺寸参数，完成定制化的结构修改。
