折弯式直角安装固定钣金支架结构

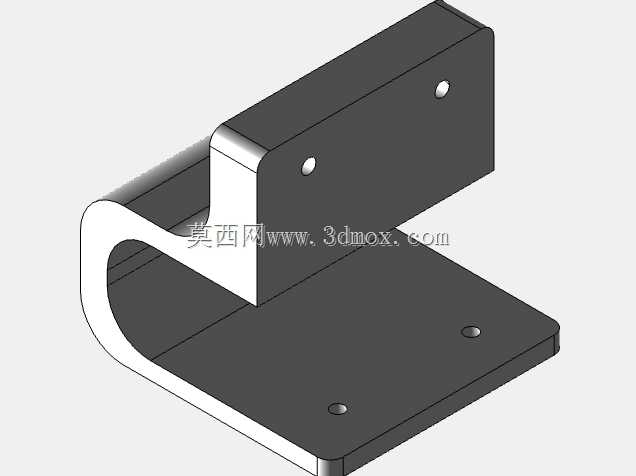

　　日常做设备结构排布时，这类直角折弯支架的使用频率其实远高于很多标准紧固件，它不像螺栓螺母那样只承担单点锁紧的作用，更多是在两个垂直安装面之间做刚性连接过渡，把分散的安装点位整合到同一个构件上，减少零散连接件带来的装配累积误差。从结构形态上看，这个构件采用单块板材一体折弯成型，没有额外的焊接拼接工序，折弯处做了圆弧过渡处理，既避免了直角折弯带来的应力集中问题，也能在冲压加工时减少板材开裂的风险，批量生产时的工艺稳定性更好。垂直立板上预留了两个沉头安装孔，水平底板上同样设置了两个对应规格的沉孔，所有孔位的中心距都按照常用安装基准做了适配，装配时螺丝可以完全沉入板面以下，不会突出构件表面干涉其他相邻部件的安装空间。

　　在实际应用场景里，这类支架常被用在小型电气元件的侧边固定、设备内部走线槽的端部支撑、轻型传感器的安装转接位置，尤其是在安装空间局促的设备腔体内，一体折弯的结构不需要额外搭配角码等辅助连接件，只需要在两个垂直的安装基准面上预留对应孔位，就能完成构件的固定，装配效率比拼接式支架高很多。做结构设计时，这类支架的折弯半径需要匹配所选板材的厚度，常规冷轧钢板折弯时内R值一般取板材厚度的1到1.5倍，既可以保证折弯处的强度，也不会因为R角过大导致安装面贴合不严。

　　从安装边界来看，这个支架的垂直立板高度和水平底板的延伸长度做了等比例匹配，立板的两个安装孔中心距避开了折弯处的变形区域，距离折弯边的尺寸满足螺丝安装时的扳手操作空间，不会出现螺丝拧入时被折弯边挡住的情况。水平底板的孔位距离板材边缘的尺寸也符合钣金设计的最小边距要求，冲压加工时不会出现孔位边缘崩边、板材变形的问题。构件的所有外露边缘都做了去毛刺处理，装配时不会划伤操作人员，也不会刮破相邻的线缆绝缘层，适配电气设备内部的安装安全要求。

　　很多刚入行的结构工程师做这类钣金件设计时，容易忽略折弯后的板材回弹问题，实际加工时不同材质的板材回弹量有明显差异，冷轧板的回弹量相对较小，不锈钢板材的回弹量会更大，设计时需要提前和加工厂沟通折弯补偿值，避免成型后两个安装面的垂直度达不到装配要求。另外这个支架的两个安装面都做了平面度要求，安装时可以和基准面完全贴合，不会出现因为板面翘曲导致的固定不稳、长期使用后螺丝松动的问题。在承载能力方面，这类一体折弯的支架比焊接式的直角支架抗疲劳性能更好，长期受交变载荷的情况下，折弯处的应力分布比焊接焊缝更均匀，不会出现焊缝开裂的失效问题，适合用在有轻微振动的设备安装位置，比如小型风机旁的元件固定、设备门板上的配件安装等场景。

　　做三维建模时，这类构件需要重点注意折弯处的工艺缺口处理吗？其实对于这种厚度不大、折弯边没有和其他边交汇的结构，不需要额外做工艺缺口，只要控制好折弯线的位置，就能保证成型后的尺寸精度。另外所有沉孔的深度需要匹配所选螺丝的头部高度，保证螺丝锁紧后头部不高出板面，沉孔的倒角角度也要和标准沉头螺丝的头部角度适配，避免螺丝锁紧时出现点接触、压不紧板面的情况。在表面处理方面，这类支架常规可以做喷塑、镀锌或者氧化处理，根据使用环境的防腐要求选择对应的工艺即可，建模时不需要额外预留过厚的涂层余量，常规钣金件的涂层厚度一般在几十微米级别，对安装尺寸的影响可以忽略，只要孔位尺寸按照标准螺丝的过孔要求设计，就不会出现装配问题。
