嵌入式暗装隐藏式旋转拉手结构设计

　　这款隐藏式旋转拉手的设计，最初是针对需要保持外表面平整无凸起的设备柜体场景开发的，常见应用在通信机柜、测试仪器外壳、嵌入式安装的工业设备面板、定制化电气控制柜侧门等位置，这类场景往往对设备外表面的平整度有严格要求，既不能有突出的勾挂结构影响设备运输、嵌装推入，也需要保证操作人员需要开启面板时能快速施力，不会因为拉手凹陷过深导致操作卡手。

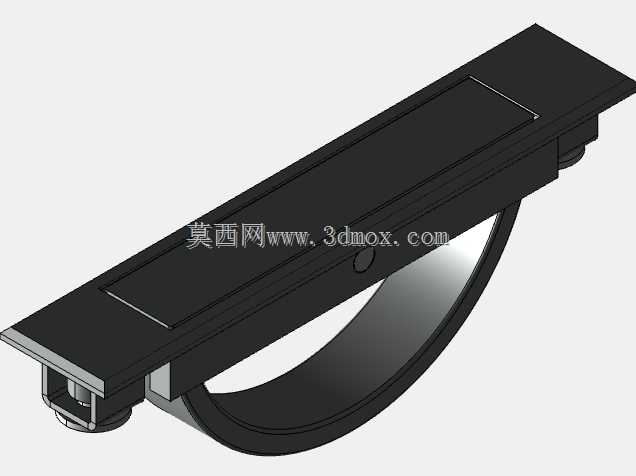

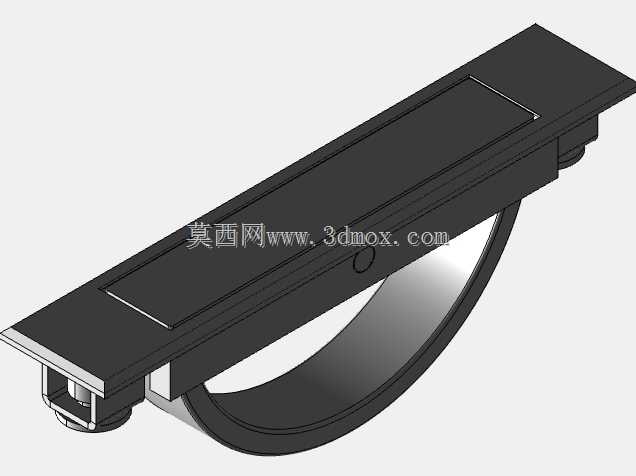

　　从功能实现逻辑来看，这款拉手采用了翻转隐藏的结构逻辑，常态下拉手环完全收纳在底座的凹槽内，外表面和安装面板保持齐平，不会突出安装面造成磕碰或者勾挂线缆；当需要操作时，只需按压拉手环的一端，利用内置的转轴偏心结构让拉手环另一端翘起，操作人员即可将手指伸入环内施力拉开面板或者柜门，松开后拉手环依靠自身重力或者内置的微型扭簧复位，重新回到齐平收纳的状态，整个操作过程不需要额外的解锁按键，单指即可完成拉手的弹出操作，符合工业场景下快速操作的使用需求。

　　在结构设计的细节上，这款拉手的底座采用了带法兰边的嵌入式安装结构，法兰边的厚度和常见的1.5mm-2mm冷轧钢板柜体面板匹配，安装时只需要在面板上开出对应尺寸的矩形安装孔，将底座从面板正面嵌入安装孔，法兰边贴合面板正面，再通过底座背面的两个卡扣或者预装的固定螺丝锁紧，即可完成安装，不需要在面板正面做沉头孔加工，也不会在面板正面露出固定螺丝的痕迹，保证了安装后外观的整体性。底座的凹槽深度经过反复校核，既保证拉手环完全收纳后不会突出面板，也预留了足够的手指操作空间，当拉手环翻起时，环内的净空可以容纳成年人单根手指完全伸入，施力时不会出现硌手的情况，拉手环的翻转角度限制在90度，翻起后和面板保持垂直，施力方向和面板开启方向完全一致，不会出现力的偏移导致拉手受力变形。

　　从安装边界尺寸来看，这款拉手的整体长度适配常规的小型设备柜门，底座的安装孔距按照标准的电气柜配件安装间距设计，可以直接替换同尺寸规格的其他暗装拉手，不需要重新修改面板开孔尺寸；底座的背部突出面板的高度控制在20mm以内，不会占用柜体内部过多的安装空间，即使是内部布线密集的小型控制柜，也不会和内部的线缆、电气元件产生干涉。拉手环的截面采用圆弧过渡设计，没有尖锐的棱角，操作人员快速施力时不会划伤手部，底座和拉手环的配合间隙控制在0.3mm以内，既保证翻转过程没有卡滞，也不会因为间隙过大导致灰尘、杂物进入底座内部影响转轴的转动灵活性。

　　在材料选型的适配性上，这款结构的三维模型预留了不同材料的设计余量，底座可以采用ABS注塑或者锌合金压铸两种工艺生产，ABS材质适用于对成本敏感、无高强度拉扯需求的民用设备外壳，锌合金材质则适用于工业机柜、户外设备等需要更高结构强度、耐腐蚀要求的场景，拉手环同样可以根据使用场景选择和底座一致的材料，或者采用不锈钢冲压件来提升承重能力，模型中已经预留了不同材料成型所需的拔模斜度和壁厚，结构工程师可以直接根据实际使用场景调整材料参数，不需要重新做结构的拓扑优化。

　　针对不同的使用场景，这款拉手的结构还预留了扩展空间，比如在需要带锁止功能的场景下，可以在底座的转轴位置增加微型锁芯，锁止状态下拉手环无法被按压弹出，实现柜门的锁闭功能；在需要更高密封等级的户外场景下，可以在底座法兰边和面板之间增加密封橡胶垫，底座凹槽内增加排水孔，避免雨水积存在凹槽内部渗入柜体。整个结构的运动部件只有拉手环和转轴两个部分，没有复杂的连杆或者弹性零件，长期使用的故障率极低，日常维护只需要定期清理转轴位置的灰尘即可，不需要额外加注润滑油，适合在工业环境下长期免维护使用。
