脉冲星制动卡钳三维结构设计模型

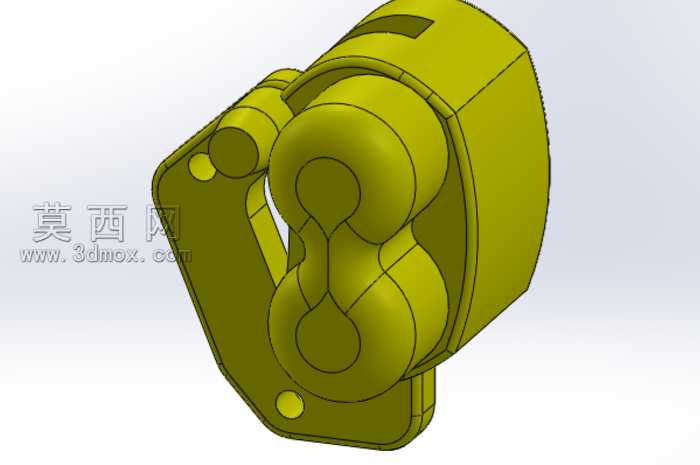

本模型采用SolidWorks进行全参数化三维建模，整体围绕脉冲星制动卡钳的实际功能结构展开设计，完整还原了制动卡钳的壳体轮廓、内部活塞容置腔、安装定位孔位以及侧边连接臂的全部细节特征。建模过程中优先采用实体拉伸、切除、圆角过渡等基础特征命令搭建主体框架，针对卡钳内部双活塞排布的8字形腔体，使用多截面放样结合布尔运算完成腔体的精准切削，保证腔体壁厚均匀一致，符合实际制动部件的强度设计要求。模型外观材质选用橄榄黄绿色金属漆材质进行渲染，通过调整材质的粗糙度、金属度参数，模拟出铸铝卡钳经表面氧化处理后的哑光金属质感，渲染阶段添加柔和的环境漫反射光源，清晰呈现卡钳表面的棱边过渡、安装孔的倒角细节以及侧边镂空减重槽的结构形态。结构设计上，卡钳主体采用一体式框架结构，侧边延伸出带安装孔的连接支耳，支耳上的定位孔与主体安装面保持严格的同轴度与平行度公差，保证后续装配时卡钳与制动盘的对位精度；内部双活塞腔采用对称式排布，腔体边缘设计有密封槽位结构，可适配对应的活塞密封圈，满足制动过程中液压油的密封需求；卡钳外侧的弧形轮廓与内部腔体轮廓保持均匀壁厚，既避免了应力集中问题，也实现了部件的轻量化设计。设计思路围绕制动卡钳的实际工作场景展开，在保证结构强度的前提下，对非受力区域做了镂空减重处理，所有棱边均添加了工艺圆角，既符合铸造加工的工艺要求，也避免了尖锐边角带来的安全隐患，整体模型可直接用于制动系统的结构演示、装配干涉检查以及后续的工程图导出工作。
