集成式轮毂中心转向传动结构设计

　　在非道路移动机械、特种作业车辆、小型智能巡检装备的行走系统设计中，轮边转向的集成度一直是影响整机布局灵活性的核心因素，这套轮毂中心转向结构正是针对紧凑空间下的轮端转向需求开发，区别于传统整体桥转向的大转弯半径限制，将转向执行端直接布置在轮毂中心位置，能够实现单轮独立转向的动作输出，适配需要小范围转向、甚至原地转向的作业场景，比如仓储内的窄通道作业AGV、厂区内的短途转运小车、山地作业的小型林机设备，都可以通过这类结构压缩整机的转向所需空间。

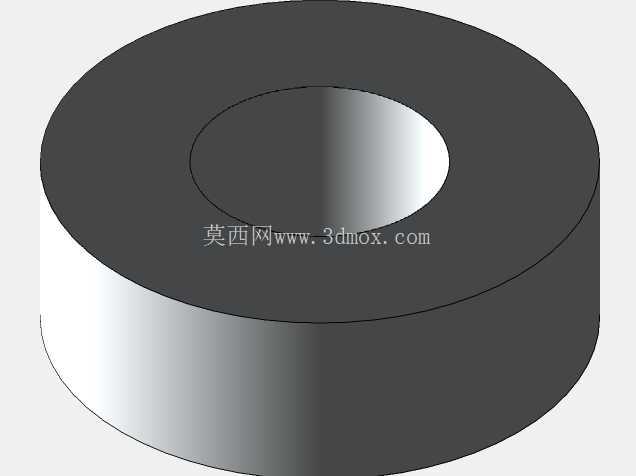

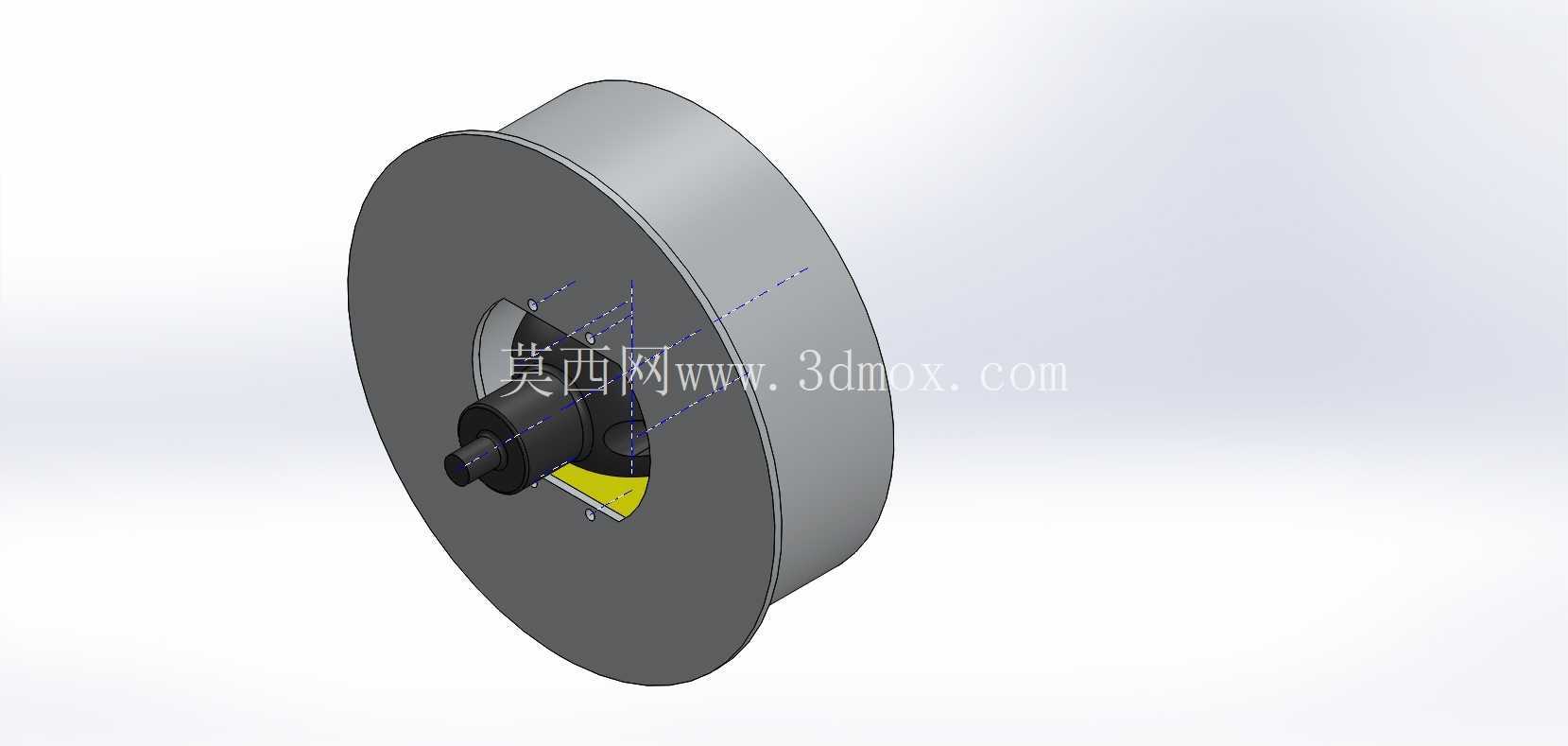

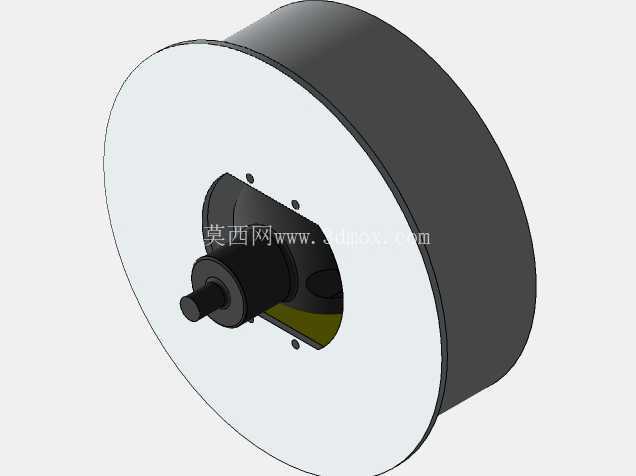

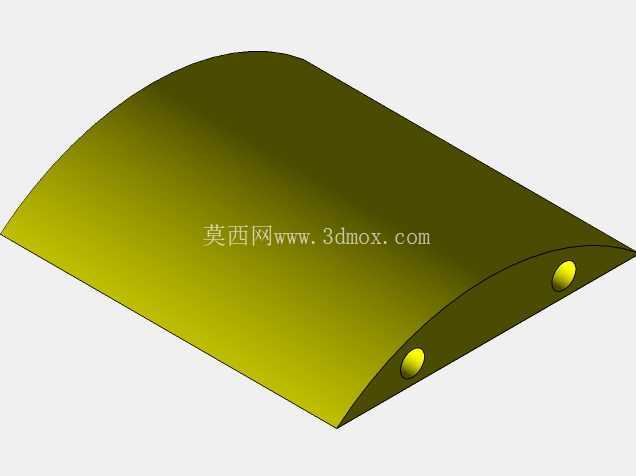

　　从结构本身来看，整个部件以轮毂本体作为承载基体，外侧轮辋安装面预留了标准的轮辋连接止口与螺栓孔位，能够适配同尺寸规格的充气轮胎或者实心橡胶轮胎，安装面的平面度公差控制在0.1mm以内，避免轮胎安装后出现端面跳动量超标的问题，减少行走过程中的轮端抖动。中心位置集成了转向输出轴与轮毂转动的轴承支撑结构，转向动力从中心轴输入时，不会干扰轮毂自身的旋转行走动作，两套运动副之间采用嵌套式的轴承布局，内层轴承承担转向动作的径向载荷，外层成对布置的角接触轴承承担轮毂承载时的径向与轴向复合载荷，避免两套运动出现干涉。

　　设计过程中特意将转向驱动的连接法兰布置在轮毂内侧靠近车架的一侧，既能够留出足够的轮胎安装空间，也能缩短转向动力传递的力臂，降低转向执行器的输出扭矩需求，整个轮毂的外轮廓做了圆弧过渡处理，没有突出的尖锐结构，避免在复杂路况行走时被杂草、管线等外物勾挂。安装边界方面，轮毂的轴向总厚度控制在适配窄轮距布局的尺寸范围内，内侧转向连接端的止口直径与常见的轮边转向电机、转向拉杆摇臂的安装尺寸匹配，不需要额外设计转接法兰即可完成装配，轮毂中心的走线通道预留了足够的孔径，如果是搭载轮边驱动电机的配置，动力线缆也可以从中心通道穿过，避免线缆外露在行走过程中被磨损。

　　结构的密封设计上，在轮毂转动副与转向转动副的结合面都预留了密封圈安装槽，采用双唇口橡胶密封圈进行防尘防水处理，能够满足户外作业时的防雨、防尘需求，不需要频繁拆解维护轴承部位的润滑状态。在实际的选型匹配中，这套结构可以根据整机的承载需求调整轮毂本体的壁厚与轴承选型，针对轻载的巡检AGV场景可以选用铝合金材质加工轮毂本体降低簧下质量，针对重载的工程作业场景可以更换为铸钢材质提升结构强度，对应的连接螺栓规格也可以随承载等级同步调整，不需要改动整体的安装接口尺寸。转向动作的行程限位可以通过在中心转向轴上加装限位挡块实现，根据整机的转向角度需求调整挡块的位置，即可控制单轮的最大转向角度，避免转向超程导致线缆拉扯或者结构干涉。和传统的转向节式轮边结构相比，这种中心转向的布局将转向中心与轮毂的旋转中心完全重合，转向过程中轮胎的接地中心不会发生偏移，转向时的滚动阻力更小，也不会出现轮胎侧磨的问题，尤其适合频繁小角度调整行进方向的作业场景，能够有效降低轮胎的非正常磨损，延长行走部件的维护周期。
