多辐条风动旋转指示构件结构设计

　　该构件的设计初衷是适配低流速气流环境下的可视化指示需求，常见于通风管道出风口、小型散热风道末端、户外环境监测点位的流向标识场景，无需额外供电即可通过气流推动实现旋转，直观反馈气流的存在与大致流速，相比电子式流速指示装置，纯机械结构的设计无需布线、不存在电路老化问题，在高粉尘、高湿度的工业现场也能长期稳定运行，后期维护仅需定期清理辐条缝隙积灰即可。

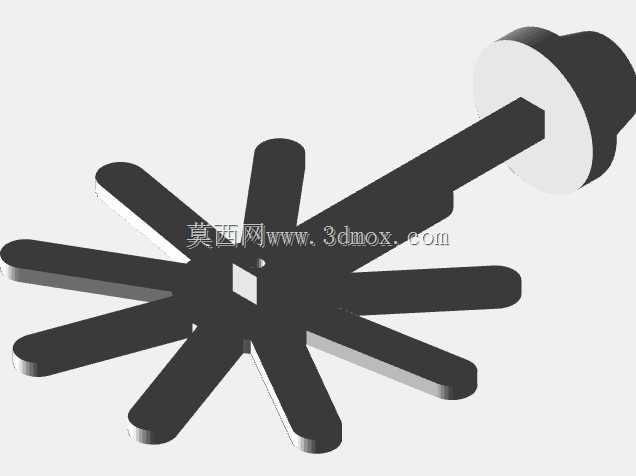

　　从结构组成来看，构件分为顶部多辐条风轮、中间连接轴杆、底部安装基座三个核心部分，顶部风轮采用十二根等角度分布的辐条设计，每根辐条的截面做了小角度倾斜处理，并非垂直于轴杆平面，当气流流经辐条表面时，倾斜面会将气流的轴向推力转化为周向旋转力矩，哪怕是0.5m/s的微弱气流也能推动风轮启动旋转，辐条末端做了圆弧过渡处理，避免尖锐边角在高速旋转时造成磕碰损伤，同时也能减少旋转过程中的风阻噪音，不会对周边作业环境造成声污染。中间的连接轴杆采用等直径圆柱结构，长度经过匹配计算，既保证风轮旋转时不会与安装基座发生剐蹭，也不会因为轴杆过长导致旋转时出现径向晃动，轴杆与风轮、基座的连接位置预留了微小的配合间隙，装配时可以填充少量润滑脂降低转动阻尼，长期使用也不会出现卡滞问题。底部的安装基座采用上窄下宽的锥台结构，底部平面可以直接通过粘接、螺栓紧固或者卡扣连接的方式固定在安装面上，锥台的斜面设计可以引导基座周边的气流向上流动，进一步提升风轮对低流速气流的捕捉能力，哪怕是沿安装面横向流动的气流，也能顺着锥面导向到风轮位置，不会因为安装面的遮挡导致气流无法作用到辐条上。

　　从安装边界来看，构件整体的径向最大尺寸为风轮的辐条外沿直径，安装时需要在风轮周边预留至少10mm的径向安全间隙，避免周边结构件剐蹭辐条导致旋转受阻，轴向安装高度从基座底面到风轮顶端的总尺寸适配大多数薄型安装面的安装需求，基座底部的安装面平整度要求不高，哪怕是存在0.2mm以内的平面度误差，也能通过粘接层或者紧固件的预紧力实现牢固固定，不会出现安装倾斜导致的旋转偏心问题。设计过程中针对辐条的倾斜角度做了多轮迭代验证，角度过小会导致气流推力不足，低流速下无法启动，角度过大则会导致风阻过高，高流速下旋转速度过快带来构件抖动、轴杆磨损加剧的问题，最终选定的倾斜角度兼顾了低流速启动性能与高流速下的结构稳定性，在0.5m/s到15m/s的流速区间内都能平稳旋转，不会出现共振或者转速突变的情况。

　　在实际应用场景中，这类构件除了基础的气流指示作用，还可以搭配小型磁感应元件实现无接触的转速检测，通过风轮的旋转速度换算出管道内的实时流速，不需要在管道内部插入检测探头，不会对管道内的流场造成干扰，也不存在探头被粉尘堵塞的问题，非常适合应用在除尘通风管道、焊烟收集管道这类含尘气流的流速监测场景。另外在民用场景中，这类结构也可以作为庭院风动装饰、户外露营装备的风向指示部件使用，纯机械结构不需要电源，长期户外放置也不会因为暴晒、雨淋出现性能衰减，辐条的对称结构设计保证了各个方向的气流都能推动风轮旋转，不会出现风向死角，不管是正面来风还是侧面来风，都能获得稳定的旋转力矩。

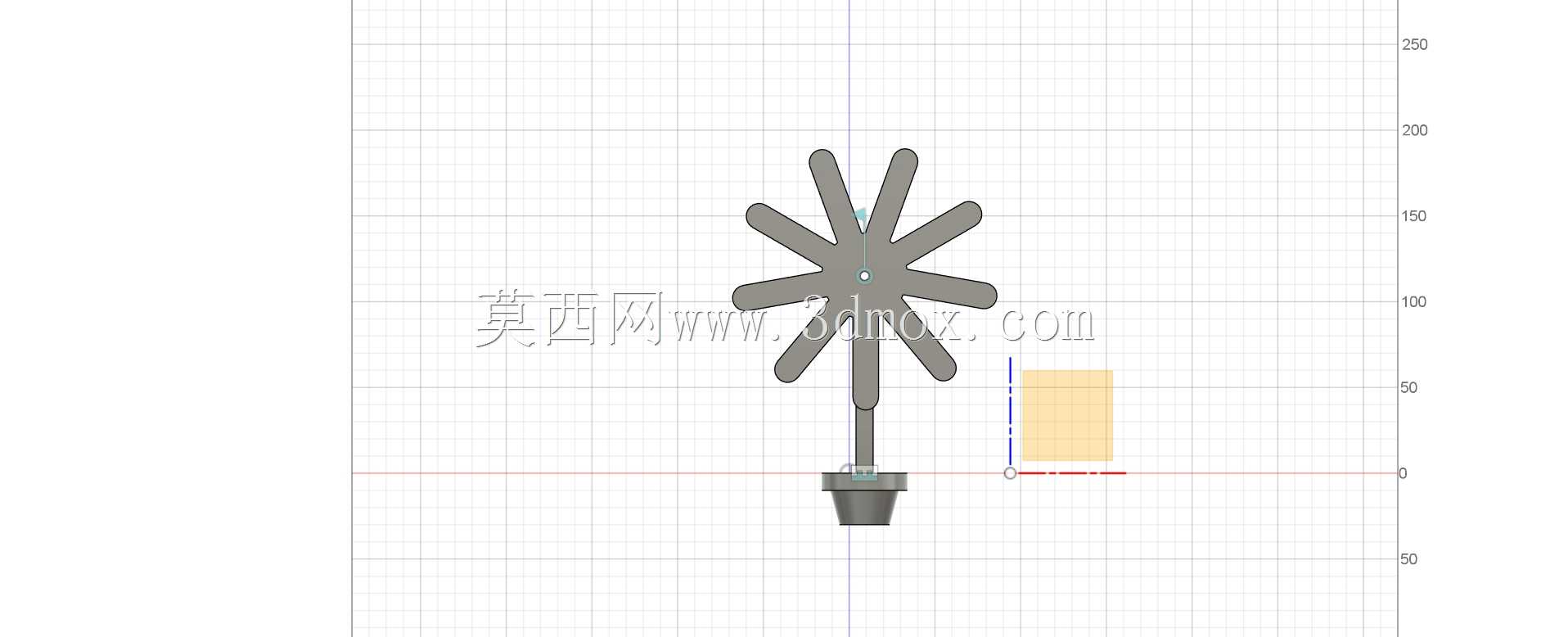

　　从建模逻辑来看，整个构件采用全参数化设计思路，辐条的数量、长度、倾斜角度，轴杆的直径、长度，基座的锥度、高度都可以根据实际安装场景的需求快速调整参数生成新的模型，不需要重新绘制草图，比如应用在大尺寸通风管道上时，可以直接放大风轮直径、增加辐条长度提升气流捕捉能力，应用在小型电子设备散热风道内时，可以缩小整体尺寸，适配狭小的安装空间，参数化的设计逻辑也方便后续针对不同应用场景做结构优化，比如针对高流速场景可以增加辐条的厚度提升结构强度，针对低流速场景可以减薄辐条厚度降低转动惯量，进一步提升低流速启动性能。
