互锁式双向箭头立体几何造型

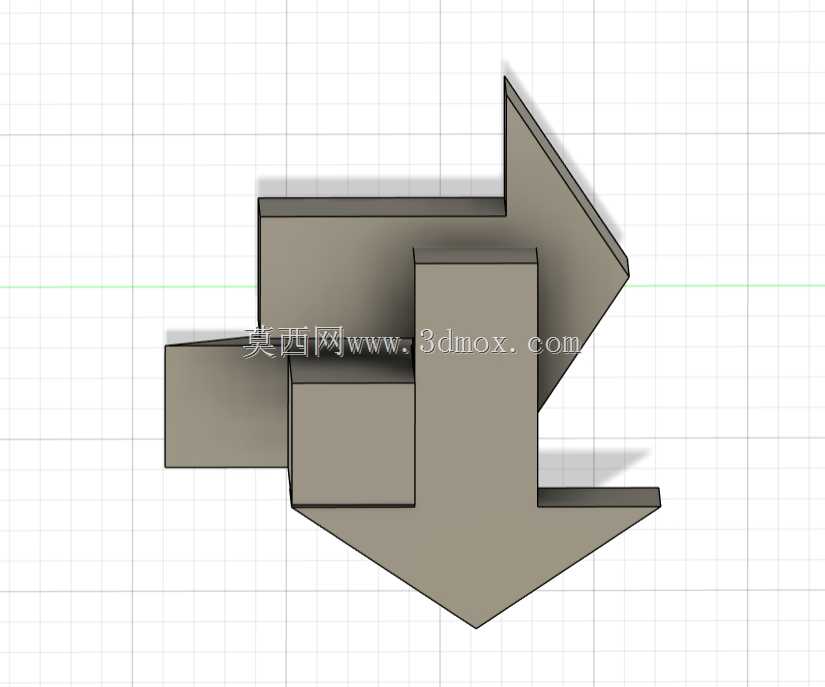

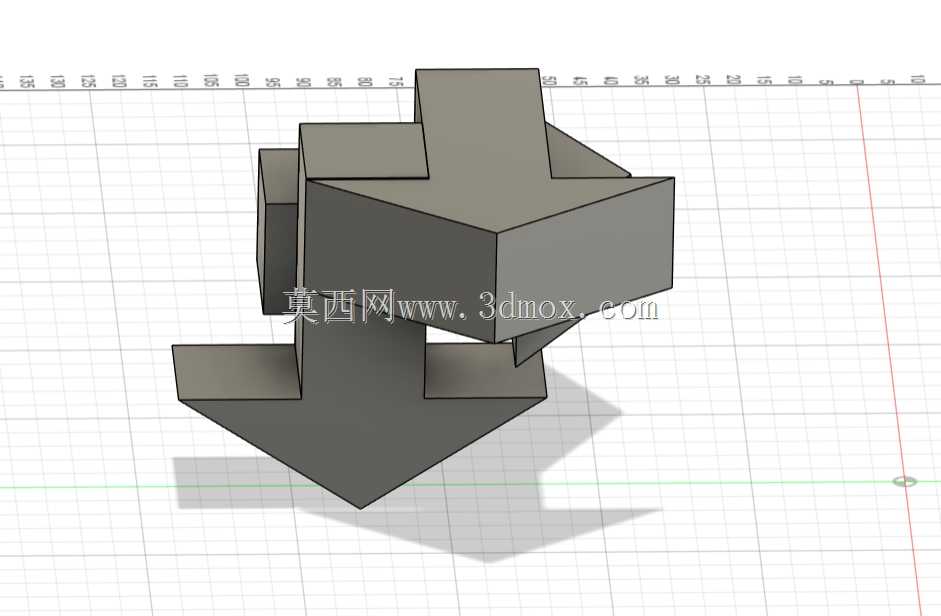

该造型采用两个正交方向的箭头实体做无融合互锁设计，区别于常规一体成型的箭头标识件，其结构逻辑来自机械装配中过盈互锁的卡扣思路，两个箭头分别沿水平横向与竖直纵向延伸，在中心交汇区域做了精准的实体避让与咬合设计，无需额外粘接或紧固件即可实现两个独立箭头的空间锁合，不会沿各自轴向松脱。从实际应用场景来看，这类立体互锁箭头可直接用于设备操作面板的方向指示构件，替代传统印刷或粘贴的平面箭头标识，在存在油污、粉尘的工业车间环境中，不会出现标识脱落、磨损模糊的问题，也可作为物流分拣线的方向指引立牌构件，或是机械实训教学中空间结构认知的教学演示件。

设计过程中首先确定两个箭头的交汇基准面，以中心交汇点为坐标原点，横向箭头沿X轴方向延伸，箭头头部做45度斜切收窄，箭身截面为正方形，保证放置时的稳定性；纵向箭头沿Z轴方向延伸，箭身截面尺寸与横向箭头完全一致，在交汇区域，横向箭头预留出与纵向箭身截面匹配的贯通槽位，纵向箭头对应位置做凸台咬合结构，装配时两个箭头沿各自轴向推入即可完成锁合，槽位与凸台的配合公差控制在0.1mm以内，既保证装配顺畅，又不会出现晃动间隙。外形尺寸方面，整体横向跨度与纵向高度比例为1:1，箭头头部的长度占箭身总长度的三分之一，箭身厚度均匀，所有棱边做0.5mm的圆角处理，避免锐边划伤，安装边界上，该造型底部为平面结构，可直接通过粘接或螺栓固定在设备面板、工作台面等平面载体上，无需额外设计安装支架，若作为悬挂标识使用，可在箭身尾部预留直径3mm的安装孔，适配常规的自攻螺丝或挂绳固定。

从结构特性来看，这种无融合互锁设计相比一体打印的同造型构件，可分别采用不同颜色的材料制作两个箭头，比如横向箭头用红色、纵向箭头用绿色，更直观区分不同方向的指引含义，同时在单个箭头出现损坏时，可单独替换对应部件，无需整体更换，降低使用成本。建模过程中需要重点注意交汇区域的布尔运算精度，避免出现实体重叠或者间隙过大的问题，两个箭头的配合面要保证平面度，装配后结合面无缝隙，整体造型的重心落在中心交汇区域，放置在水平面上时不会出现倾斜倾倒的问题，箭尾部分的长度与箭头头部重量做匹配，保证整体的静平衡。这类结构也可拓展到多方向箭头的互锁设计中，比如三向、四向的方向指引构件，核心的互锁咬合逻辑通用，只需要对应调整槽位的方向和数量即可，在工业标识、教学教具、文创摆件等领域都有较强的适配性，其结构设计思路也可迁移到机械领域的快速拼接构件设计中，为无紧固件快速装配的结构设计提供参考。
