直插式24V直流电源变压器结构设计

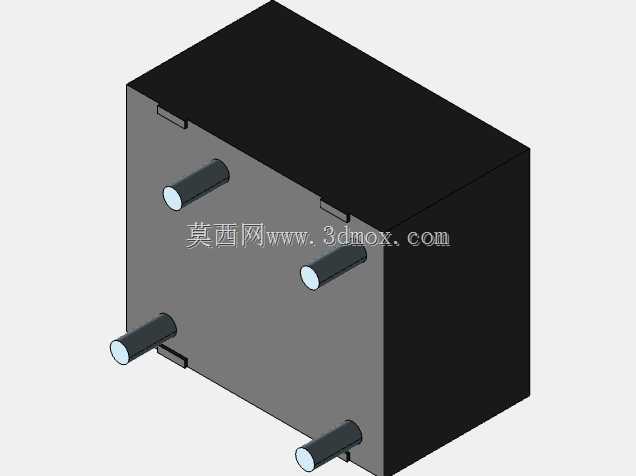

　　在工业控制板卡、小型嵌入式设备、民用小家电的供电回路设计中，这类直插式24V直流电源变压器是十分常见的板载供电元件，主要承担前端交流输入到后端直流24V输出的电压转换、电气隔离作用，为后端的控制芯片、继电器模块、信号采集回路提供稳定的隔离供电，避免电网侧的浪涌、谐波干扰串入低压控制回路，提升整套设备的电磁兼容性能。从结构设计来看，这款元件采用了典型的塑封直插结构，主体外壳为黑色阻燃工程塑料注塑成型，外壳边角做了小尺寸倒角处理，既可以避免生产转运过程中边角磕碰产生碎屑，也能在插件过波峰焊时减少焊锡飞溅附着在外壳表面的概率。

　　四个引出引脚采用圆柱形镀锡铜引脚设计，引脚伸出外壳的长度、引脚之间的间距完全符合常规PCB板载元件的插件孔位设计规范，引脚根部做了台阶限位结构，插件时可以直接抵靠在PCB板面，不需要额外治具控制插件高度，能有效提升SMT后段插件工序的作业效率，同时也能避免焊接时焊锡顺着引脚缝隙渗入元件内部，影响内部绕组的绝缘性能。外壳的三个侧面预留了细小的卡扣凸台，这些凸台的尺寸公差控制在±0.1mm范围内，当元件插装到PCB之后，如果设备需要做灌封处理或者有额外的固定需求，这些凸台可以和配套的固定压片配合，将元件牢牢压紧在PCB板面，避免设备在长期振动工况下出现引脚脱焊、元件移位的问题。

　　从安装边界来看，这款元件的主体为规整的长方体结构，没有向外突出的异形结构，在PCB布局时只需要按照主体长宽尺寸预留对应的安装空间即可，不需要额外预留避让空间，对于空间紧凑的小型控制板设计十分友好，元件的高度方向尺寸也控制在常规板载元件的高度范围内，不会和外壳、上层排线产生结构干涉。在实际选型应用中，这类变压器通常布置在PCB板的交流输入侧，和整流桥、滤波电容、稳压芯片组成完整的AC-DC供电回路，设计时需要注意引脚的极性对应，避免接反导致后端元件烧毁，同时因为变压器工作时会产生一定的温升，布局时要和周边的热敏元件、电解电容保持足够的散热间距，避免长期高温加速周边元件的老化。

　　从建模还原的角度来看，这款模型完整还原了实物的外形轮廓、引脚位置、外壳细节，在做PCB结构干涉检查、整机数字样机装配验证时，可以直接调用该模型进行装配，不需要再花费时间测绘元件尺寸，能有效缩短结构设计阶段的元件建模周期，避免因为元件尺寸建模偏差导致后期打样出现装配干涉问题。这类直插式电源变压器的应用场景十分广泛，从工业现场的小型传感器供电模块、PLC扩展板，到民用的智能家居控制板、小型电源适配器，都能见到同结构类型的元件，不同电压等级、功率等级的同封装产品，外形安装尺寸基本保持一致，在做产品系列化设计时，可以直接共用PCB封装和安装结构，只需要根据供电参数需求更换对应参数的元件即可，大幅降低系列化产品的开发成本和开模成本。在结构可靠性设计上，外壳采用的阻燃工程塑料可以满足UL94-V0级阻燃要求，即使内部绕组出现异常过热，外壳也不会出现明火燃烧的情况，符合电子设备的安全规范要求，引脚的镀锡层厚度也符合可焊性标准，过波峰焊时上锡均匀，不会出现虚焊、脱焊的问题，适合大规模批量生产的插件工艺要求。
