十叶立式插接结构风动旋转装置

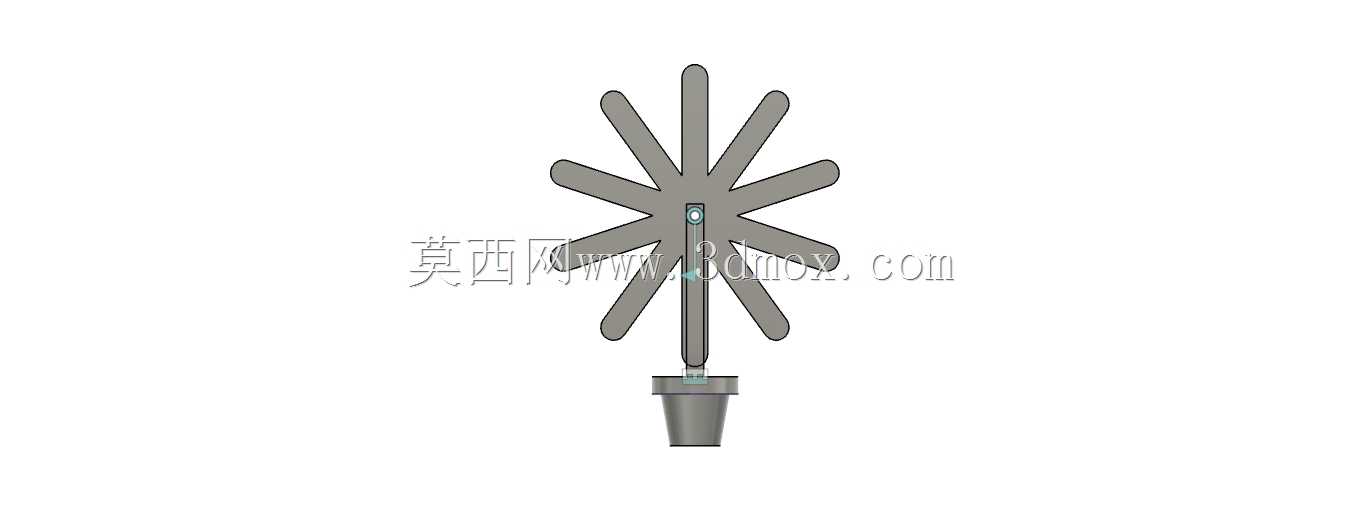

　　这款风动旋转结构的设计，最初是面向桌面微景观造景、科教演示场景开发的小型动力展示件，整体采用无紧固件插接装配逻辑，所有配合面均做了0.15mm的间隙预留，适配常规光固化3D打印的成型精度，无需后期打磨修配即可完成组装。叶轮部分采用十瓣等距辐射式叶片布局，每片叶片的型面都做了12度的倾角处理，当环境风速达到1.2m/s以上时，气流作用在叶片斜面上的分力即可推动叶轮绕中心轴平稳旋转，不会出现卡滞或转速不均的问题。中心转轴采用一体化的细轴设计，轴径仅2mm，与底座上的轴套采用间隙配合，轴套内部预留了0.2mm的储油槽，可填充少量润滑脂降低转动阻尼，长期使用也不会出现磨损松旷的情况。

　　底座部分采用锥台式结构，底部直径22mm，整体重心落在底座中心轴线上，放置在水平桌面时的抗倾倒角度可达15度，日常使用中不会因为轻微触碰就翻倒。叶轮的单片叶片长度为35mm，整体叶轮展开直径为80mm，整套装置组装完成后的总高度为120mm，安装边界仅需占用直径90mm的水平空间，不会过多占用桌面摆放面积。从设计思路上看，这款结构刻意规避了螺丝、轴承等标准件的使用，所有零件均可通过单台3D打印设备一次成型，非常适合个人爱好者自制或者作为科教场景下的装配练习件使用。

　　叶片的边缘做了R0.8mm的圆角处理，既避免了打印过程中出现锐边翘曲的问题，也能降低转动过程中的风阻噪音，在室内常规通风环境下转动时的噪音低于20分贝，不会对周边环境造成干扰。转轴与叶轮的连接采用扁位定位结构，叶轮中心的安装孔做了对应的扁位缺口，装配时无需额外打胶固定，依靠配合面的摩擦力即可带动叶轮同步转动，拆卸维护时只需向上拔出叶轮即可完成拆分，清理灰尘或者更换零件都十分便捷。在实际应用场景中，这款结构除了作为桌面装饰摆件使用外，还可以作为小型风力检测的直观指示装置，放置在窗边或者通风管道出口处，通过叶轮的转速快慢可以直观判断气流流速的大致区间，相比电子风速仪更加直观且无需供电。

　　针对不同的使用需求，叶片的倾角参数还可以做适应性调整，如果需要在更低风速下启动，可以将叶片倾角加大到15度，若需要更高的转速上限，则可以将倾角缩小到8度，调整后整体结构的装配逻辑无需改动，仅需调整叶片的型面参数即可适配不同场景。底座的锥台侧面还预留了拓展安装位，可以根据使用需求加装小型配重块或者磁吸底座，吸附在金属表面使用，拓展了不同的安装场景。整套结构的壁厚均控制在1.8mm，既保证了零件的结构强度，不会因为轻微磕碰就出现断裂，也尽可能控制了整体重量，整套装置总重量不到15g，转动时的转动惯量很小，微风环境下即可顺利启动，不会因为自身重量过大导致启动困难。在建模过程中，所有的过渡曲面均做了G1连续处理，没有出现尖锐的几何拐点，打印成型后不会出现层纹突兀的问题，后期如果需要做表面喷涂处理，也能获得更好的漆面附着效果。叶轮的每片叶片之间的夹角误差控制在0.5度以内，保证转动时的动平衡，高速旋转时不会出现明显的抖动，长期使用也不会因为偏磨导致转轴损坏。
