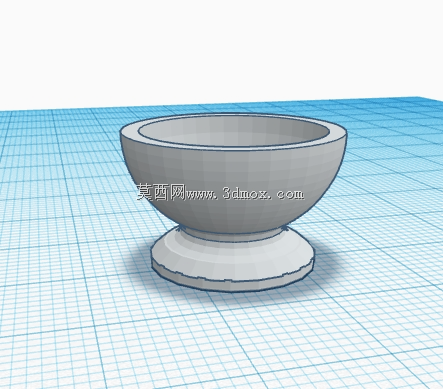

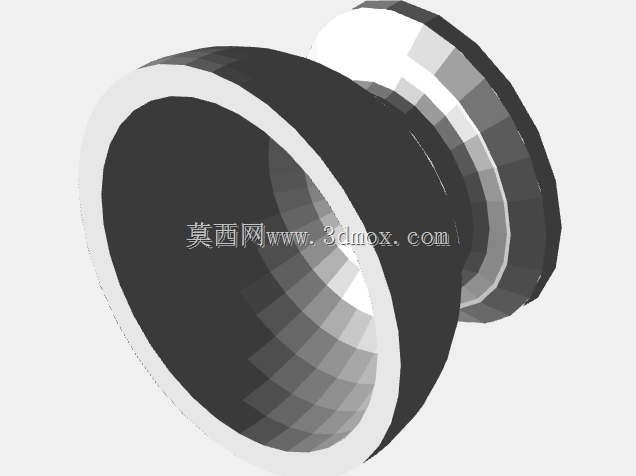

带底座敞口碗形承压塔卡结构件

　　这款带底座的敞口碗形结构件，最初是针对低压流体输送管路末端的介质暂存、导流需求做的结构设计，在小型给排水支路、实验室气路终端、日化流体分装工位都能找到适配场景，区别于常规直通式阀类配件的直进直出结构，它的碗形腔体可以在介质流速波动时起到短暂的缓冲容腔作用，避免管路末端因为瞬时压力突变出现水锤或者介质喷溅的问题。

　　从实际使用的功能逻辑来看，这个部件的上沿敞口设计可以兼容不同口径的外接管路快接接头，不需要额外做变径转接就能适配DN15到DN25的常规小口径管路，底部的一体式底座做了加宽处理，接触安装面的位置预留了0.8mm的安装密封槽，可以直接嵌入O型圈实现端面静密封，不需要额外加装密封垫片就能满足0.6MPa以下的静压密封要求，日常维护的时候只需要拆开上端快接就能清理腔体内的沉积杂质，不需要整体拆卸底座，大幅降低了终端点位的运维工作量。

　　设计阶段最先敲定的是腔体的壁厚参数，考虑到接触的介质多为常温清水、低压气体或者低粘度日化原料，腔体侧壁做了2.5mm的等壁厚设计，既可以满足承压要求，也不会因为壁厚过大增加不必要的材料成本，碗形的曲面过渡采用了大圆角顺滑衔接，没有直角应力集中区域，在长期受介质压力循环载荷的情况下，不会出现拐角处开裂的问题。底座部分的直径比腔体最大外径宽出12mm，整个部件放置在安装工位上的时候，重心完全落在底座支撑面范围内，即使上端管路存在轻微的侧向拉扯力，也不会出现部件倾翻的情况，安装边界上，底座的安装孔位按照常规40mm中心距的标准做了对称布置，可以直接固定在通用安装面板或者设备支架上，不需要重新打孔适配。

　　建模过程中特意把腔体内部的流道面做了顺滑处理，没有凸起或者凹陷的结构死角，介质流过的时候不会出现滞留区，对于一些容易沉积的微小颗粒杂质，日常用高压气流或者清水冲洗就能完全清理干净，不会出现杂质长期堆积堵塞管路的问题。敞口边缘做了1mm的外翻边处理，一方面可以增加敞口位置的结构强度，在对接快接接头的时候不会因为拧紧力过大出现边缘变形，另一方面外翻边的结构也可以在对接的时候起到导向作用，快接接头推入的时候可以顺着外翻边的斜面快速对准中心，降低现场安装的对位难度。

　　从实际工况适配的角度来说，这个结构件可以直接用在减压阀组的后端出口位置，作为压力缓冲的终端容腔，当减压阀出口压力出现小幅波动的时候，碗形容腔的空间可以吸纳瞬时的压力峰值，让后端输出的介质压力更平稳，避免后端连接的精密仪表因为压力波动出现计量不准或者损坏的问题。如果用在小型流体分装工位，这个结构的敞口设计也可以作为临时的接料容器，分装过程中滴落的介质会直接汇入腔体，顺着底部预留的回流孔流回管路，不会出现介质滴漏到工作台面的情况，保持工位的整洁。

　　结构验证阶段做过1.2倍额定压力的静压测试，持续保压30分钟的情况下，侧壁和底座的衔接位置没有出现渗漏或者塑性变形，反复拆装快接接头500次之后，敞口边缘的外翻边结构也没有出现裂纹或者变形，完全可以满足常规工业场景下的长期使用要求。整个部件的外形没有复杂的倒扣结构，如果采用注塑工艺生产可以直接做两板模开模，不需要额外做抽芯结构，生产效率高，单件成本可以控制在很低的水平；如果采用金属材质加工，用棒料车削就能一次成型，不需要二次装夹，加工精度容易保证，表面粗糙度可以轻松达到Ra1.6的要求，满足流体接触的卫生级要求。
