导轨式安装EEK500V电源变压器结构

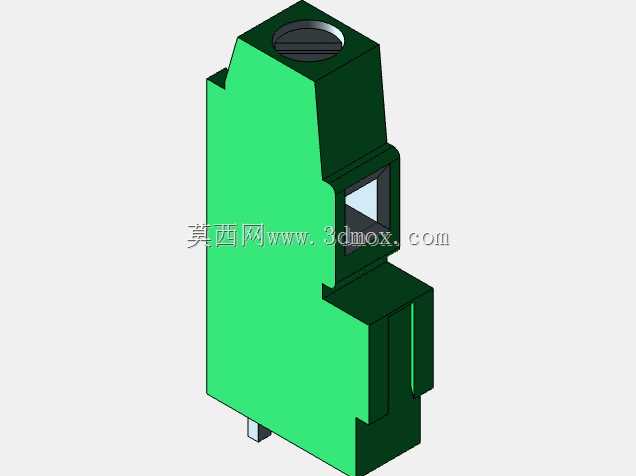

　　做低压配电盘内部排布设计的时候，经常会碰到控制回路取电的需求，这类导轨式安装的电源变压器就是柜内元件排布里很常见的部件，很多刚入行的结构工程师在做柜内三维布局的时候，容易忽略这类小型元件的安装边界，最后导致现场装配的时候出现导轨卡装不到位、接线空间不足、和相邻断路器或者端子排干涉的问题，这个模型的结构还原度刚好能解决布局阶段的校核需求。从实际使用场景来看，这类变压器主要是给柜内的控制回路、信号指示灯、小型中间继电器提供适配的工作电压，把一次侧的较高电压转换成二次侧元件需要的低压等级，相比传统的螺栓固定式变压器，导轨卡装的结构不需要额外打孔固定，能直接卡在标准的35mmDIN导轨上，和柜内其他断路器、端子排的安装方式统一，大幅提升柜内装配的效率，后期维护更换的时候也不需要拆卸周边其他元件，直接从导轨上滑出即可完成更换。从结构设计的思路来看，这个模型的外形做了高低错落的阶梯式造型，不是规整的长方体结构，上部的圆柱形开孔是一次侧的进线接线腔，侧面的方形开窗是二次侧的接线端子区域，下部突出的卡接结构是和DIN导轨配合的卡扣位，这种阶梯造型的设计其实是为了压缩柜内的深度方向占用空间，把接线区域和主体绕组分隔开，避免接线的时候导线碰到绕组部分造成绝缘隐患，同时不同高度的结构也能在视觉上区分一次侧和二次侧的接线区域，减少现场接线的时候接错线的概率。

　　做三维布局校核的时候要特别注意几个安装边界，首先是导轨方向的宽度占用，这个元件卡装在导轨上之后，左右两侧需要预留至少5mm的间隙，一方面是方便拆装的时候有操作空间，另一方面是变压器工作的时候会有一定的温升，预留间隙能保证空气流通散热，避免和相邻元件贴太近导致热量堆积影响使用寿命；然后是深度方向的尺寸，从导轨安装面到元件最外侧的突出距离要和柜内的线槽、柜门的关闭行程做校核，很多新手布局的时候只看元件的主体宽度，忽略了接线之后导线弯曲的突出量，最后导致柜门关闭的时候压到导线造成绝缘破损；还有上部的接线腔位置，要预留足够的导线弯曲半径，一次侧的进线一般是从柜内的主母线引接，导线线径相对较粗，如果上方预留空间不足，导线硬掰到位之后会长期处于受力状态，时间长了容易出现接线端子松动的问题。

　　从功能特性上来说，这类小型电源变压器的绕组做了绝缘封装，外壳采用阻燃的工程塑料材质，能在柜内出现短时过载温升的时候避免外壳熔化起火，侧面的卡扣结构做了弹性设计，卡装到导轨上之后不会因为柜内的振动出现松脱移位，不管是固定安装的配电柜还是移动的设备控制箱，都能保证安装的可靠性。在做整柜的三维建模的时候，把这个模型导入之后可以直接和标准导轨模型做配合装配，不需要再单独绘制导轨卡扣的细节结构，能节省很多重复建模的时间，同时可以通过模型的干涉检查功能，提前排查和周边线槽、端子排、断路器的位置冲突，避免等到生产装配的时候才发现尺寸问题造成返工。

　　另外这个模型的接线窗口位置做了准确的还原，在做布线设计的时候可以直接在模型上标记接线点位，规划柜内导线的走线路径，统计导线的长度用量，让前期的BOM统计更准确，减少现场施工的时候导线裁剪过长或者过短的问题。很多工程师在做柜内布局的时候习惯用简化的方块代替这类元件，最后往往会忽略阶梯造型带来的局部突出，比如这个变压器上部靠后的位置比下部主体更靠后，如果用等尺寸的方块代替，就会发现不了后部和柜内安装梁的干涉，等到实际装配的时候才发现元件卡不进去，而这个模型准确还原了各个位置的外形轮廓，能有效避免这类细节问题。还有安装卡扣的位置，模型还原了卡扣的弹性结构空间，在做导轨排布的时候，可以准确计算相邻元件之间的最小安全距离，在保证安装操作空间的前提下尽可能压缩柜内的整体尺寸，让配电柜的结构更紧凑，降低柜体的制造成本。
