集成传感LED功能的天花板式除湿装置

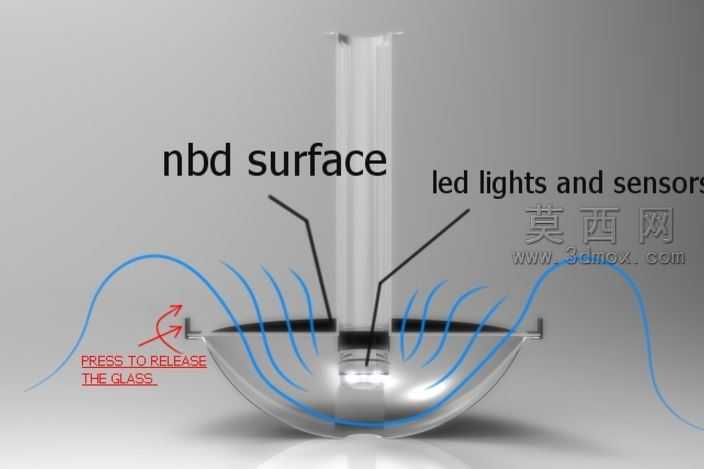

本作品为天花板嵌入式安装的除湿装置三维建模成果，建模阶段依托三维参数化设计软件完成全结构搭建，首先对装置的半球形透明集水腔体进行曲面建模，通过多段曲率连续的曲面放样构建出流畅的弧面轮廓，保证腔体既具备足够的冷凝水容纳空间，又能适配天花板嵌入式安装的尺寸要求，曲面构建完成后通过曲率分析工具反复调整曲面控制点，消除曲面褶皱与曲率突变区域，确保后续渲染阶段透明材质的折射效果自然真实。装置中部的竖向安装立柱采用实体拉伸与布尔运算结合的方式建模，精准预留出LED灯组、水位传感器的安装卡槽与走线通道，立柱与半球腔体的衔接处做了圆角过渡处理，避免应力集中的同时提升外观整体性。LED灯组与水位传感器的建模还原了实物的元器件结构，灯珠部分采用半透明PC材质模拟灯罩，传感器探头做了金属质感的材质区分，清晰呈现功能模块的布局位置。渲染阶段采用工作室环境光搭配定向补光，针对半球形透明玻璃腔体调整了折射率、粗糙度与透射参数，还原高透玻璃的光线折射与反射效果，金属安装部件采用哑光镀铬材质，表面添加细微的磨砂纹理提升真实感，LED灯组设置了自发光材质，模拟水位异常时的变色提示效果。设计思路上，该装置将除湿功能与天花板照明、水位预警功能集成，无需额外占用地面或墙面空间，适配家居吊顶安装场景，通过水位传感器实时监测集水腔水位，当水位达到阈值时触发LED灯组变色提示，替代传统的蜂鸣报警方式，视觉提示更直观且不会产生噪音干扰，建模过程中同步验证了各部件的装配间隙，确保结构安装无干涉，功能模块的布局既满足除湿冷凝水的导流需求，又保证LED光线能够透过透明腔体均匀向外扩散，实现功能与外观的协调统一。
