金属零件冲压加工用开槽模具结构

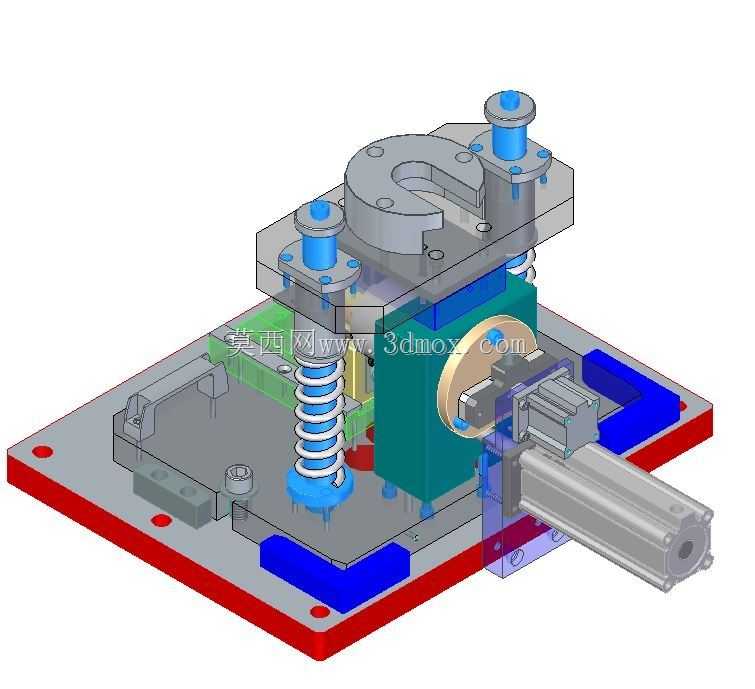

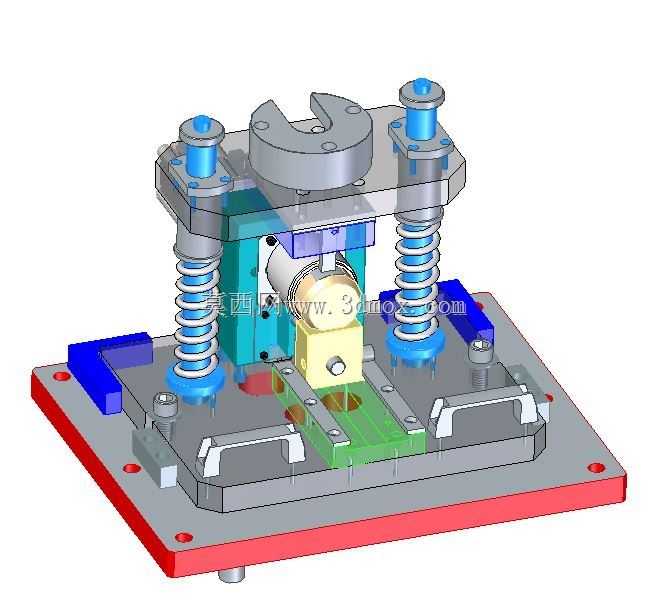

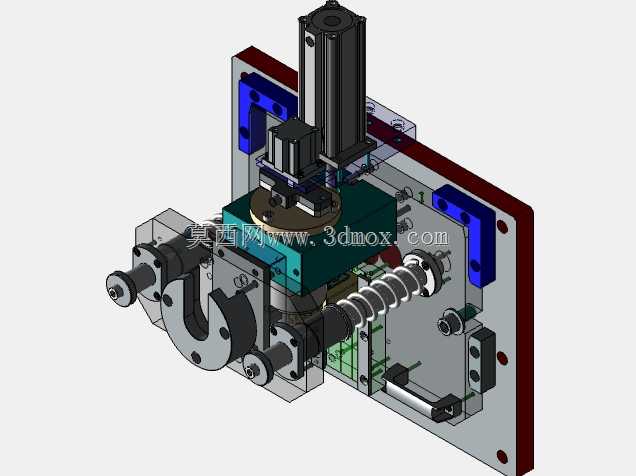

　　在五金冲压加工的产线布局里，这类开槽模具属于工序类成型工装，主要承担薄壁筒状金属零件的侧壁开槽成型工序，常见于小型电子五金、变压器配套金属结构件的批量加工场景，和常规的落料、冲孔模不同，它的成型动作是沿着筒壁径向进给，在不破坏筒体整体圆度的前提下，加工出指定宽度与深度的槽型结构，避免后续装配时出现干涉问题。从结构设计逻辑来看，这套模具的工作部分采用了分体式镶拼结构，和模架的连接位置做了定位止口，安装时可以通过止口快速找正同轴度，不需要反复打表调整，能大幅缩短换模调试的时间。模具的成型工作面做了渐变式的脱模斜度，顺着冲压进给方向，工作段的直径差控制在0.02mm以内，既可以保证冲压过程中筒壁材料受力均匀，不会出现局部拉裂、起皱的缺陷，也能在成型完成后顺利脱模，不会因为材料回弹卡在模具工作面上。考虑到实际冲压时的受力状态，模具的非工作段做了壁厚加强设计，整体刚性可以满足0.5-2mm厚度冷轧钢板、镀锌板的连续冲压需求，不会因为长期承受径向冲压力出现变形、崩刃的问题。

　　在实际应用场景中，这类模具通常安装在小型开式可倾压力机上，配合对应的送料定位工装使用，定位基准选在筒体的端面和外圆面，每次送料时通过定位挡块确定筒体的轴向位置，周向定位则依靠模具上的定位销和筒体预加工的定位孔配合，保证每个批次加工出来的槽型位置度公差控制在0.05mm以内，满足后续和骨架、引脚等零件的装配要求。从安装边界来看，模具的模柄尺寸适配常规压力机的模柄安装孔，安装时不需要额外加装过渡套，模具的闭合高度可以通过尾部的调节螺母微调，适配不同行程的压力机设备，不需要因为模具闭合高度问题额外调整压力机的连杆位置，适配性更强。

　　设计时还考虑了废料排出的问题，开槽产生的条状废料会顺着模具内部的排料槽自然滑落，不会积存在模具成型面上，避免连续冲压时废料挤压造成零件表面压伤，也减少了操作人员清理模具的频次，能有效提升连续加工的生产效率。和整体式开槽模具相比，这种结构的易损工作部分可以单独拆卸更换，当成型刃口出现磨损时，不需要更换整套模具，只需要拆下对应的镶件修磨或者更换即可，能大幅降低工装的维护成本。在成型参数匹配上，这套模具的刃口间隙根据常见的加工板材厚度做了适配调整，针对不同厚度的板材，间隙控制在板材厚度的5%-8%之间，既能保证冲裁面的光洁度，减少毛刺高度，也能降低刃口的磨损速度，延长模具的单次修磨周期。

　　实际生产验证中，这套模具连续冲压10万次后，刃口磨损量仍在允许公差范围内，加工出来的槽型尺寸一致性稳定，不需要频繁调整参数。另外模具的表面做了硬化处理，工作表面硬度达到HRC58-62，具备足够的耐磨性，面对不锈钢、铝合金等不同材质的薄壁筒状零件加工，也能保持稳定的成型精度，不会因为材料硬度差异出现过快磨损的问题。在和自动化送料线配合时，模具的外形没有突出的尖角结构，外部轮廓做了倒角处理，不会和送料机械手的夹爪发生干涉，可以直接接入自动化冲压产线，实现无人化连续加工，适配现在五金加工行业的自动化升级需求。
