这套级进模主要面向电源变压器铁芯硅钢片的连续冲压生产场景,在中小型电源变压器制造产线中,硅钢片的冲裁精度、叠片一致性直接决定变压器的空载损耗、磁导率等核心电磁性能,传统单工序冲模需要多次定位装夹,不仅生产效率低,多次定位带来的累积误差还会导致冲片毛刺超标、叠片错位,最终影响变压器成品的性能参数。这套级进模采用多工位连续排布结构,将冲导正孔、冲裁外形、局部精修、落料等工序整合在同一套模架内,配合高速冲床的连续送料机构,可实现带料的连续自动化冲压,单条硅钢卷料上机后无需中途转序,就能完成所有冲裁工序,大幅降低工序间转运带来的工件变形与定位误差。

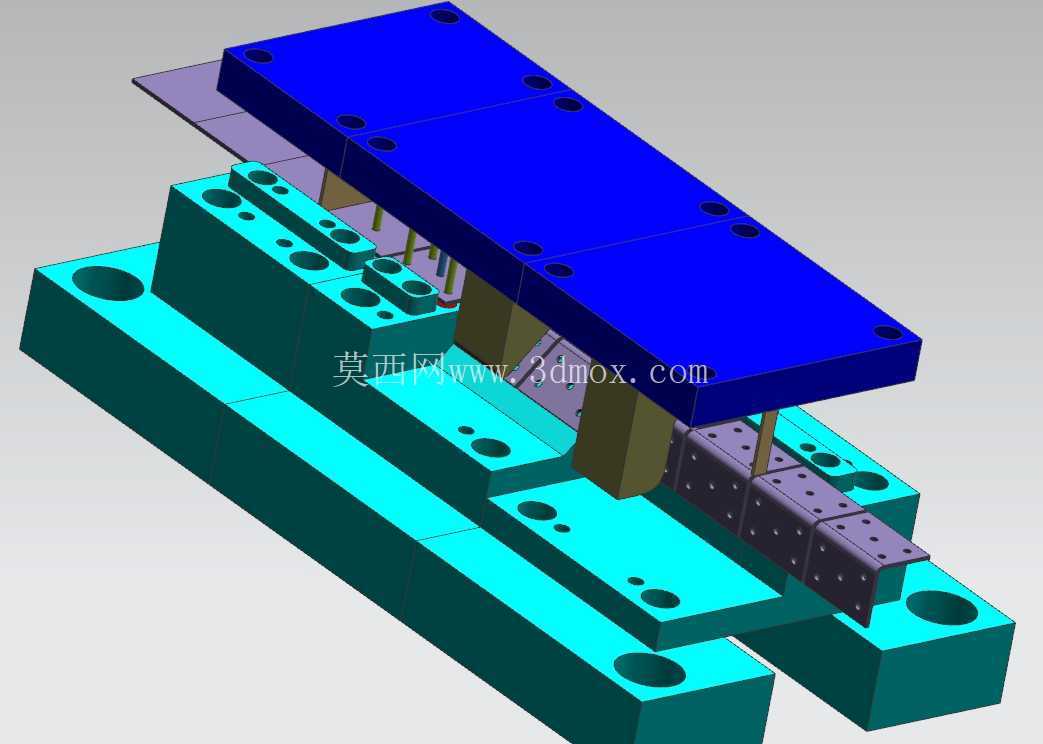

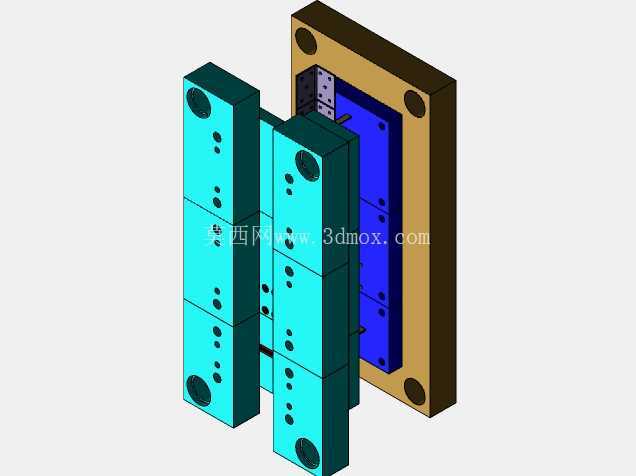

从结构设计逻辑来看,模架采用后侧导柱导向结构,上下模座选用45号钢调质处理,保证长期冲压过程中的刚性与抗变形能力,导柱导套配合间隙控制在0.008mm以内,确保上下模合模时的对位精度,避免冲裁过程中出现啃模、毛刺过大的问题。凸模部分采用快换式固定结构,针对硅钢片冲裁易磨损的特点,凸模材质选用Cr12MoV冷作模具钢,淬火硬度达到HRC58-62,刃口部分设计1.5mm的直壁段,后续磨损后可通过修磨刃口重复使用,降低模具维护成本。凹模采用镶拼式结构,不同工位的凹模刃口单独加工后嵌入凹模固定板,单个工位刃口磨损后只需更换对应镶块,无需整体报废凹模,大幅缩短模具维修停机时间。

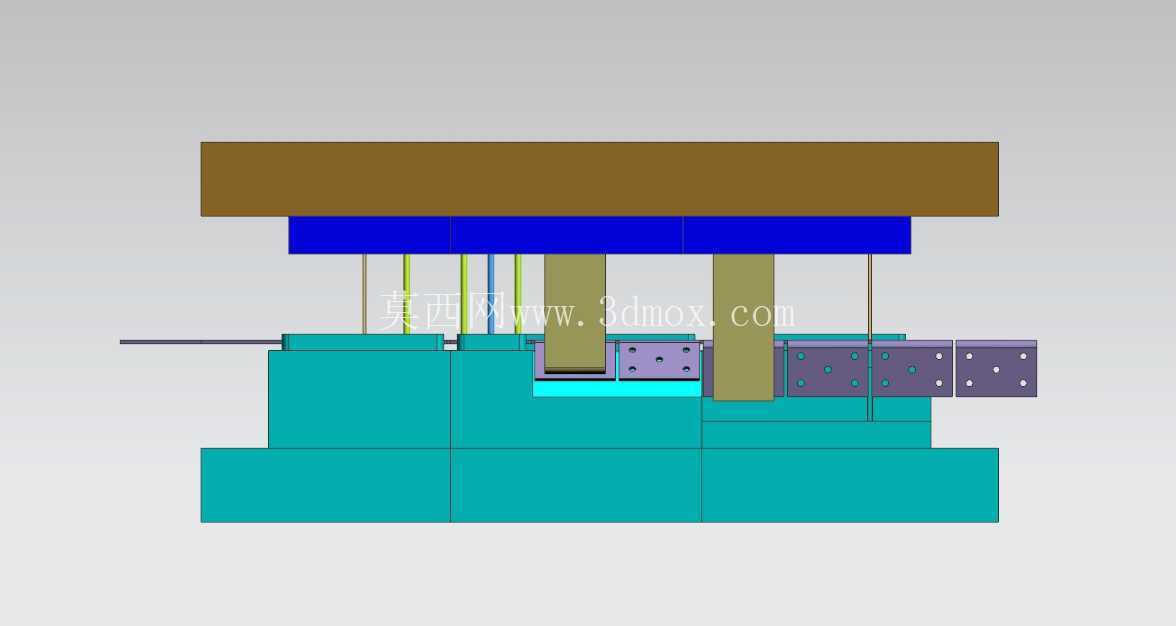

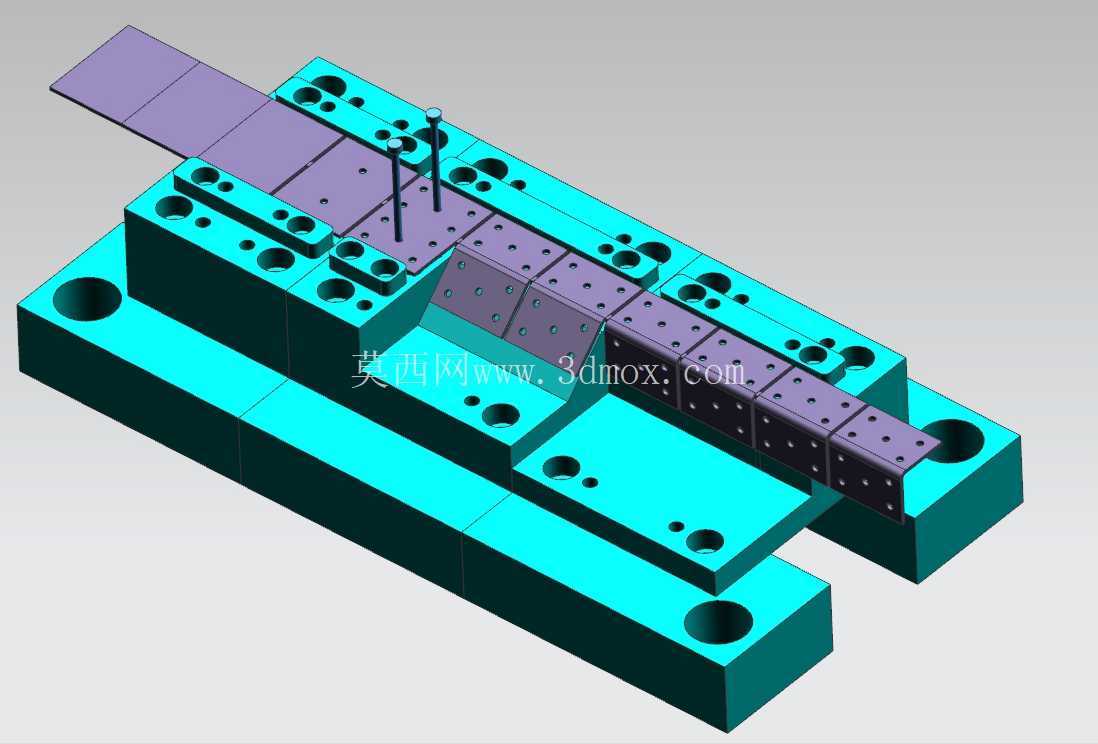

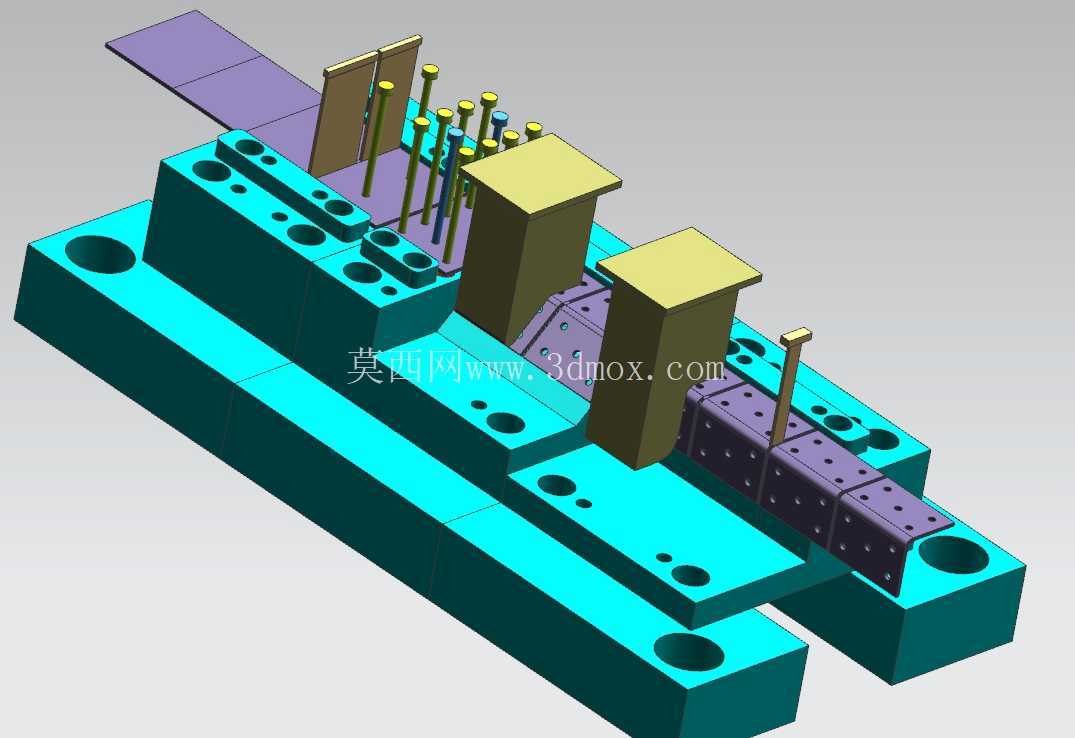

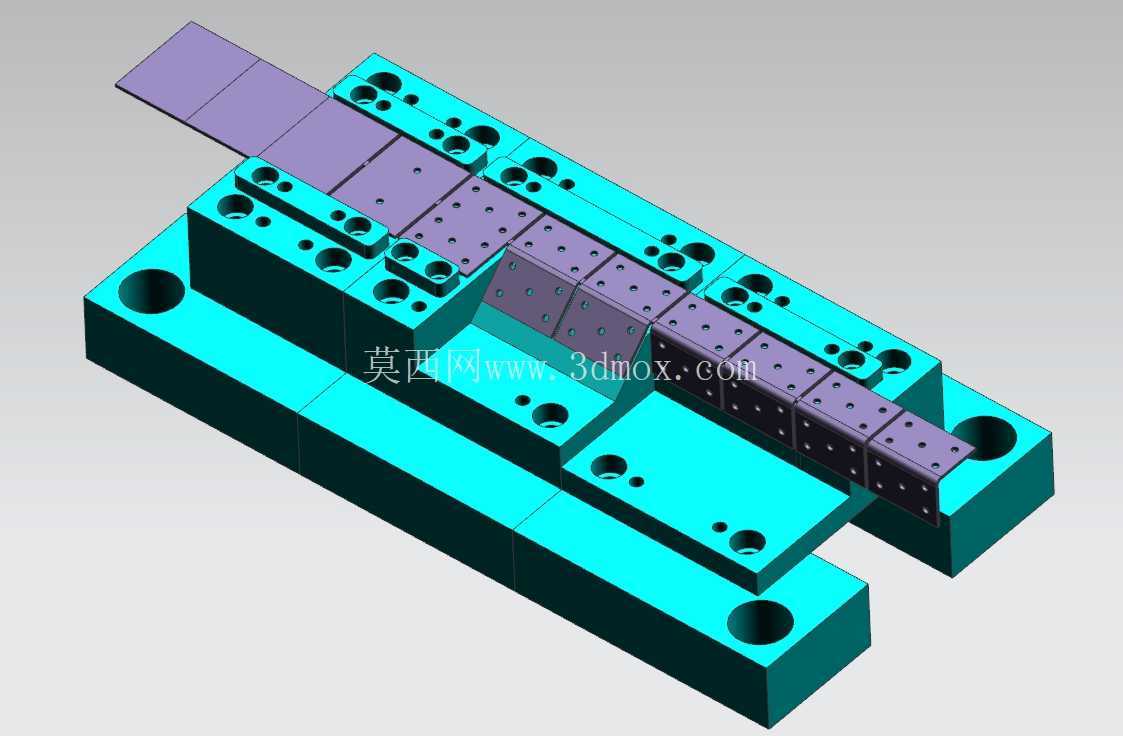

工位排布上,第一工位设置为导正孔冲裁工位,在带料两侧冲出直径5mm的导正孔,后续所有工位都通过导正销插入导正孔实现带料的精确定位,送料步距控制精度可达±0.01mm,完全满足硅钢片叠片时的尺寸公差要求。中间工位依次排布铁芯局部缺口冲裁、铆点压印、外形粗冲工序,其中铆点压印工位会在冲片表面压出0.1mm深的凸点,后续铁芯叠装时可通过凸点实现冲片间的自扣合,无需额外焊接或铆接工序,提升铁芯叠装效率。最后一个工位为落料工位,将成型完成的硅钢片从带料上分离,成品直接通过凹模下方的落料槽滑入收料盒,剩余的带料废料则通过模架尾部的废料导槽排出,配合自动收废料机构可实现全程无人化连续生产。
安装边界方面,这套模具适配公称压力25吨的开式高速冲床,上下模座安装尺寸为320mm×200mm,模架闭合高度为180mm,合模行程适配冲床40mm的标准行程,安装时模柄直径为32mm,可直接与冲床滑块的模柄孔配合固定,下模座通过T型螺栓与冲床工作台连接,工作台落料孔直径需大于80mm,保证落料顺畅。送料机构适配宽度120mm、厚度0.35mm或0.5mm的硅钢卷料,送料步距设定为60mm,可根据不同规格的变压器铁芯尺寸调整送料步距与对应工位的凸模镶块,实现同系列不同规格硅钢片的快速换产。
实际生产验证中,这套模具的冲压节拍可达180次/分钟,冲片毛刺高度控制在0.02mm以内,冲片尺寸公差稳定在IT7级,完全满足电源变压器铁芯的叠装要求,连续冲压100万次后刃口磨损量不超过0.05mm,具备较高的使用寿命与生产稳定性。针对硅钢片冲压过程中易产生铁屑的问题,模具在每个冲裁工位都设计了气吹孔,冲压过程中持续吹出高压空气,将刃口处残留的铁屑吹走,避免铁屑压在冲片表面造成压痕,影响铁芯的叠片系数。卸料板采用弹性卸料结构,卸料弹簧选用矩形截面强力弹簧,卸料力均匀分布在带料表面,避免薄硅钢片在卸料过程中出现变形,保证冲片的平面度控制在0.03mm以内,减少后续叠片时的间隙,提升变压器铁芯的磁性能。
