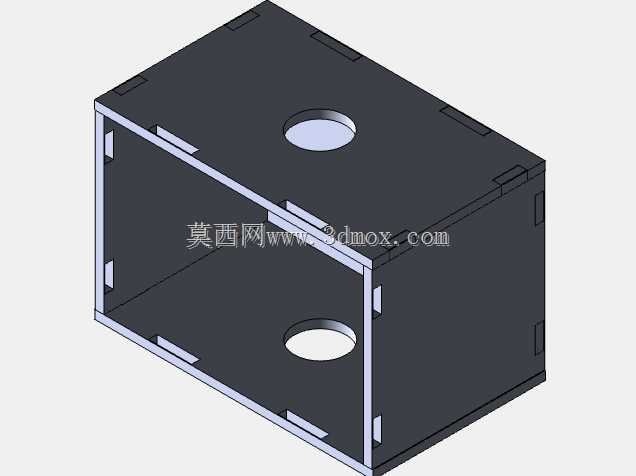

从结构设计逻辑来看,该盒体采用弯折成型的钣金壳体方案,整体为两端开口的矩形腔体结构,腔体的两个相对侧壁上开设了同轴的圆形通孔,这一结构是为了适配变压器的接线端子引出需求,或是满足特定安装场景下的穿线、散热风道贯通要求;腔体开口边缘设置了多组向外弯折的定位卡扣凸耳,这些凸耳并非随意布置,而是对应端盖的安装卡槽位置,装配时无需额外打螺丝,通过卡扣的弹性变形即可实现端盖与盒体的快速扣合,既减少了装配工序的零件数量,也能在后期维护时快速拆卸,无需借助专用工具即可打开盒体检查内部变压器状态。在低压配电、小型工控设备的电源回路搭建场景中,这类盒体是电源变压器的配套防护承载部件,日常应用场景覆盖小型控制柜内置电源模块、桌面式测试电源、小功率工控板供电单元等领域,核心作用是为绕制完成的变压器铁芯、绕组提供物理防护,同时实现变压器与周边其他电气元件的物理隔离,避免绕组裸露带来的触电风险、金属碎屑搭接造成的绕组短路问题,也能减少外界粉尘、潮气直接侵入变压器绕组间隙,降低长期运行后的绝缘老化速度。
盒体侧壁上的卡扣结构同时兼顾了安装定位功能,当盒体嵌入设备的安装卡槽时,侧壁的凸耳可以卡入设备机架的对应定位槽内,限制盒体的横向窜动,避免设备运行过程中因振动导致变压器移位、接线端子拉扯松脱。从安装边界来看,该盒体的内部腔体尺寸完全匹配对应功率的电源变压器外形,预留的装配间隙控制在0.8-1.2mm之间,既可以保证变压器能够顺利推入腔体,不会因为钣金弯折的公差导致装配卡滞,也不会因为间隙过大造成变压器在腔体内晃动;侧壁的圆形通孔位置与变压器的高低压接线端子位置完全对齐,通孔直径满足接线端子的绝缘护套穿过需求,同时在通孔边缘做了翻边钝化处理,避免穿线时锋利的钣金切口割破导线绝缘层,造成短路隐患。
在实际选型应用时,需要注意盒体的外部长宽尺寸要匹配设备预留的安装仓空间,两端开口的尺寸要对应配套端盖的外形,侧壁凸耳的位置要与机架的定位点重合,若应用在散热要求较高的场景,还可以在盒体的非开孔侧壁额外增设通风孔结构,不过当前模型的结构更偏向于密闭防护场景,适合应用在粉尘较多、环境相对潮湿的工控现场,密闭的腔体配合扣合的端盖可以形成相对封闭的防护空间,减少外界环境对变压器的侵蚀。从结构强度角度考虑,该盒体的钣金弯折处设置了合理的折弯圆角,避免弯折处出现应力集中导致的钣金开裂,腔体的棱边做了压筋处理,提升了整体盒体的结构刚性,即使受到一定的侧向挤压,也不会出现明显的形变,避免挤压内部的变压器绕组造成绝缘层破损。
不同于塑料材质的变压器防护盒,这种钣金结构的防护盒具备更好的电磁屏蔽效果,可以减少变压器工作时产生的电磁杂讯向外辐射,降低对周边敏感电气元件的信号干扰,这一特性在带有精密控制板的工控设备中尤为重要,很多小型PLC控制设备的电源模块都会采用这类钣金壳体作为变压器的防护结构,兼顾物理防护与电磁屏蔽的双重作用。在装配流程上,工人只需要将绕制完成、做了绝缘浸漆处理的变压器从腔体一端推入,对齐侧壁通孔的位置完成接线端子的穿出,再扣合两端的端盖,即可完成变压器组件的预装,之后将整个盒体卡入设备的安装位,完成接线即可投入使用,整个装配过程无需复杂的工装夹具,适合批量生产时的快速组装,能够有效提升生产装配的效率,降低人工装配的成本。
