同轴式多轮组轴传动结构设计

项目分类:通用机械零部件 发布时间:2025-02-20 ID:942719
  • 同轴式多轮组轴传动结构设计
  • 同轴式多轮组轴传动结构设计
  • 同轴式多轮组轴传动结构设计
  • 同轴式多轮组轴传动结构设计

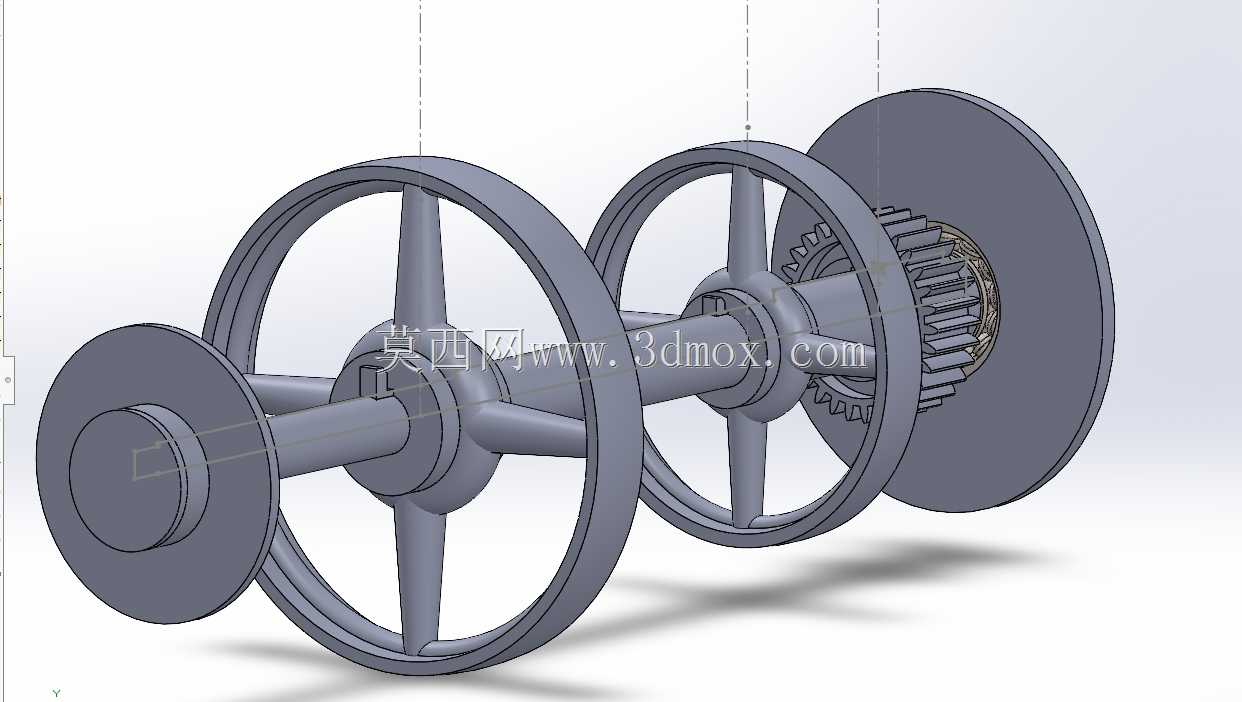

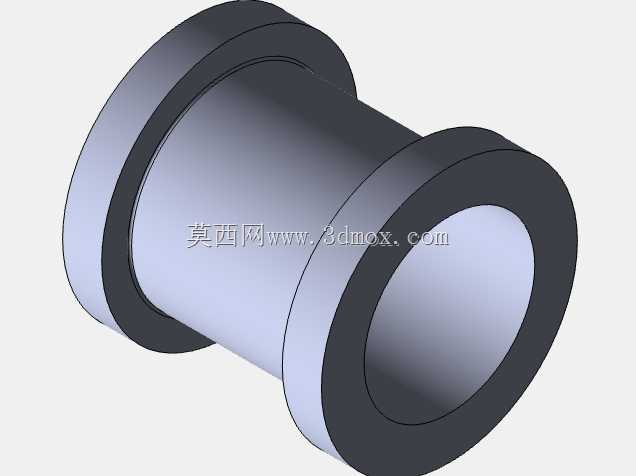

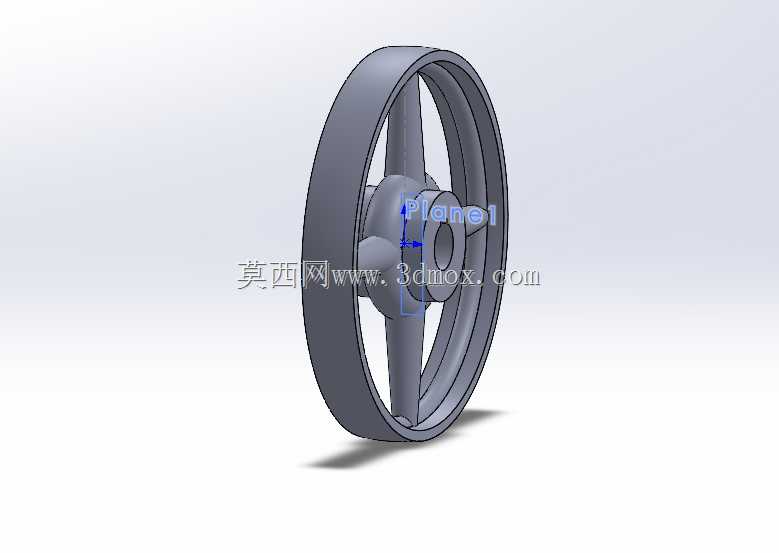

  这套轴传动结构主要面向中小功率的回转运动传递场景,常见于轻工输送设备、小型机床进给单元、老式纺织机械的主轴传动段,也可适配部分需要多级轮系变速的实验台架搭建。从实际装配逻辑来看,整根主轴采用阶梯轴设计,不同轴段的直径差完全匹配安装零件的定位需求,没有多余的轴肩冗余,既控制了整体重量,也避免了应力集中带来的轴段断裂风险。轴上的三个轮辐式带轮/飞轮结构,分别对应不同的传动比输出需求,靠近输入端的小直径带轮负责连接动力源的高速输入,中间两个大直径轮体通过平键与轴实现周向固定,传递扭矩的同时可通过更换不同直径的传动带轮,实现输出转速的多级调整,无需额外加装变速齿轮箱就能满足小范围的转速匹配需求。

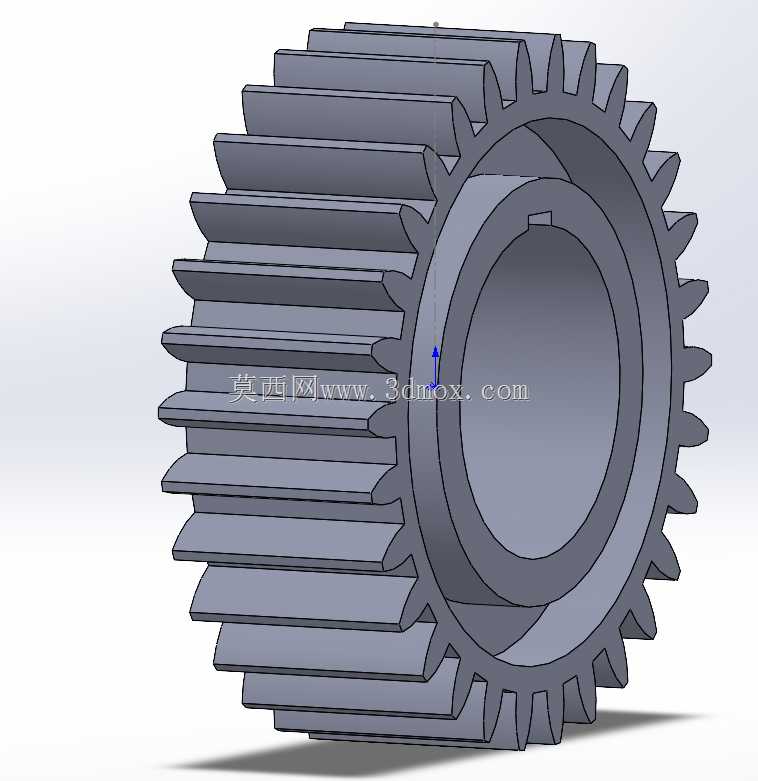

  最外侧的齿轮结构采用直齿圆柱齿形,齿部参数按照通用模数设计,可直接与同模数的标准齿轮啮合,实现动力的垂直轴转向输出,适配需要改变传动方向的设备布局。设计过程中优先考虑了装配便利性,所有轴上零件的安装方向统一从轴的一端推入,轴端的挡圈槽位置刚好卡在最外侧齿轮的端面,配合圆螺母实现轴向锁紧,不需要在轴中段加工复杂的锁紧结构,降低了轴类零件的加工难度。轮体采用轮辐式结构而非实心圆盘,在保证轮体刚性满足传动扭矩要求的前提下,大幅降低了转动惯量,设备启动和制动时的轴系冲击更小,能有效延长轴承的使用寿命。

  安装边界方面,整根轴的支撑点设置在两端带轮的外侧,采用标准深沟球轴承作为支撑件,轴承座的安装孔位可直接适配通用的立式轴承座,不需要单独定制安装基座,现场改造替换时的适配性更强。轴上各零件的轴向定位尺寸经过公差匹配,键槽的位置统一对齐同一母线,装配时不需要反复调整零件角度,现场装配效率能提升40%左右。从实际使用场景来看,这套结构不需要复杂的润滑系统,齿轮部位采用脂润滑即可满足长期运转需求,带轮部位的张紧调整可通过移动动力源安装位置实现,日常维护只需要定期检查轴承温升和键联接的松动情况,运维成本极低。

  结构设计时特意规避了悬臂过长的问题,两个大直径轮体的重心位置刚好落在两个支撑轴承的跨距范围内,高速运转时的轴系挠度控制在允许范围内,不会出现轮体偏磨、传动带跳齿的问题。轮体的端面加工有定位止口,与轴段的配合采用过渡配合,既保证了传动时的同轴度要求,也方便后期磨损后的零件拆卸更换,不需要使用专用拉马就能完成零件拆解。齿部的加工精度按照通用机械传动的8级精度设计,完全满足中小功率传动的平稳性要求,不需要过高的加工精度带来的成本上升。整套结构的所有零件都采用标准件搭配定制轴、轮体的组合模式,标准件占比超过60%,备件采购难度低,适合中小设备厂的批量配套使用,也适合作为机械教学的传动结构演示模型,能直观展示轴系传动的零件配合、定位方式、扭矩传递路径。
