摩托赛事维修用方管焊接支撑托架结构

　　这套支撑结构主要面向摩托赛事维修区的实际作业场景，在场地越野赛、公路摩托车竞速赛的临时维修工位中，维修人员需要快速对车辆进行抬升固定，完成轮胎更换、悬架调校、底盘紧固件检查等操作，常规的立式千斤顶支撑点单一，容易在维修过程中出现侧滑风险，且无法同时为车身提供稳定的侧向限位，这套托架正是针对这类场景的痛点完成结构设计。整体采用标准矩形方管作为主体承载构件，选材上优先选用冷拔焊接方管，材料自身的抗弯截面模量足够应对整备质量两百公斤级摩托车的静态载荷，同时方管的平直端面便于焊接定位，加工过程中不需要复杂的曲面成型工序，普通的型材切割、二氧化碳气体保护焊即可完成主体拼接，适合维修团队自行根据场地需求调整尺寸制作。

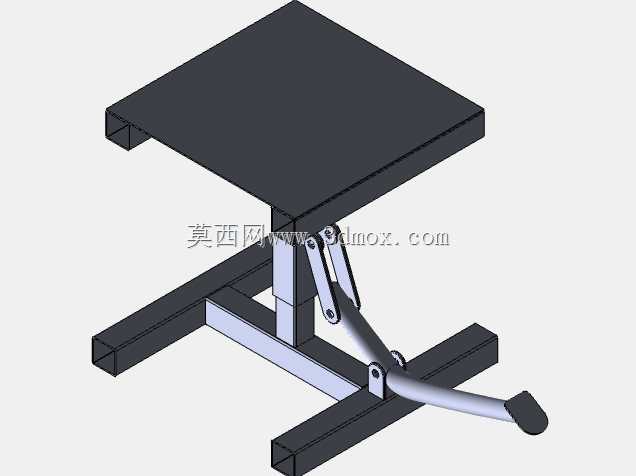

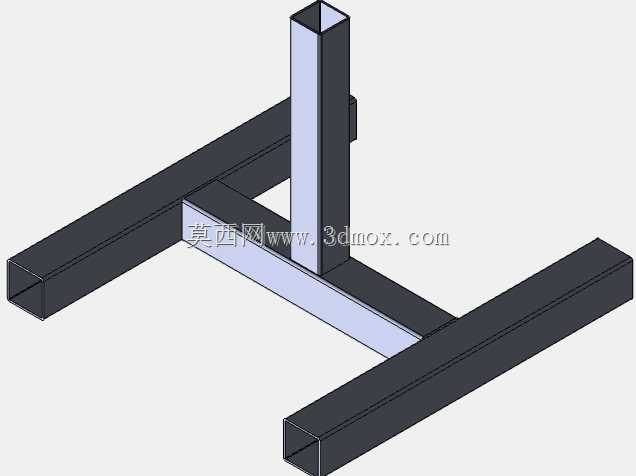

　　结构布局上采用十字交叉的底梁设计，两根纵向长梁沿车身前后方向布置，长度方向覆盖摩托车前后轮的落点区间，横向连接梁设置在底梁中部位置，承担垂直方向的载荷传递，垂直向上的立柱设置在横向梁的中心位置，立柱顶端预留的支撑面可以适配不同车型的车架底部支撑点，不需要额外制作复杂的仿形支撑块，仅通过橡胶垫铺垫即可避免刮伤车架漆面。从安装边界来看，底梁的整体宽度控制在常规维修工位的通道允许范围内，不会占用过多的侧向操作空间，维修人员可以站在托架两侧完成车辆两侧的检修作业，不需要频繁挪动站位；立柱的高度经过实际作业验证，抬升后车辆的离地间隙刚好满足维修人员以站立姿态完成底盘部件操作，不需要过度弯腰或者垫高站位，长时间作业的疲劳度更低。

　　设计过程中特意规避了复杂的连接结构，所有构件之间采用满焊连接，没有设置可活动的铰接部位，避免户外场地使用时泥沙进入铰接缝隙导致卡滞，整体结构没有易损件，日常使用仅需要检查焊接部位是否出现开裂即可，维护成本极低。底梁的底部可以根据使用场地加装橡胶防滑垫，在硬化铺装的维修区地面使用时，不会因为人员碰撞或者车辆晃动出现整体滑移，垂直立柱的侧面预留有绑带挂点，车辆抬升到位后可以用绑带将车架与立柱绑定，进一步提升作业过程中的安全性，避免车辆侧翻。

　　不同于常规的摩托车升降台需要液压或者气动动力源，这套纯焊接结构的托架不需要额外的动力输入，仅需要配合小型手动抬升工具将车辆架到托架上即可使用，在没有外接电源的户外赛事场地也能正常使用，不会受场地供电条件限制。方管构件的空心结构在保证强度的同时尽可能控制了整体重量，两名维修人员即可完成整体搬运，转场时可以直接放置在维修保障车的货箱内，不需要占用过多的储物空间。结构的受力路径经过简化设计，车辆的垂直载荷通过立柱传递到横向连接梁，再分散到两根纵向底梁上，最终由底梁与地面的接触区域承担地面反力，整体受力均匀，没有应力集中的锐角连接部位，焊接位置都设置在构件的拼接缝隙处，焊后打磨平整即可避免应力集中导致的焊缝开裂问题。实际使用过程中，这套托架不仅可以用于赛事现场的临时维修，也可以用于摩托车改装店的日常维保作业，针对大排量重型摩托车的支撑需求，仅需要适当增加方管的壁厚即可提升承载能力，不需要改动整体的布局结构，结构的拓展性较强。
