螺丝刀配套阻尼器支撑固定结构件

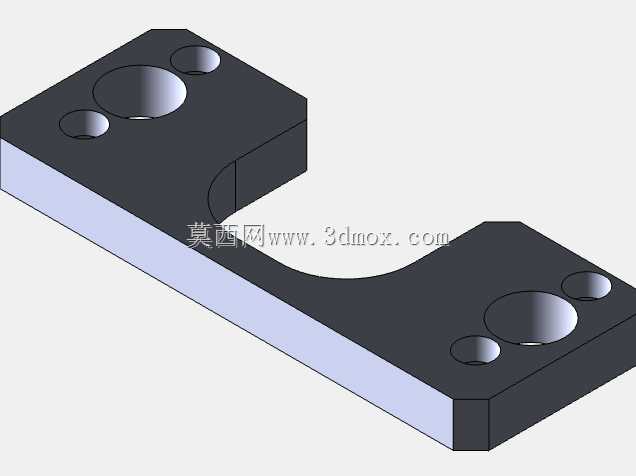

　　在手动工具配套工装的设计场景中，这类支撑件的核心作用是为阻尼器提供稳定的安装基准，同时适配acsesoris系列螺丝刀的装配定位需求，常见于螺丝刀生产组装线的定位工装、手动工具的阻尼辅助结构中，解决工具操作过程中阻尼部件偏移、安装基准不统一的问题。从结构设计逻辑来看，该零件采用一体式块状铣削成型思路，主体为带弧形避让槽的矩形基座，整体厚度均匀，基座两端对称布置多组不同孔径的安装孔，其中大孔径孔位用于阻尼器主体的定位穿装，小孔径孔位为螺丝锁紧固定位，孔位的同轴度公差控制在0.02mm以内，保证阻尼器安装后无径向窜动。

　　中间的弧形内凹槽并非随意设计，槽的弧度完全匹配对应螺丝刀手柄的外轮廓曲率，安装后可与手柄外壁形成贴合支撑，避免工具放置或操作时支撑件与手柄发生结构干涉，同时弧形槽的边缘做了0.5mm的倒角处理，消除装配过程中的锐边刮擦风险。从安装边界来看，零件的整体长宽尺寸适配常规螺丝刀工装的安装工位间距，基座底面为全平面设计，平面度公差不超过0.01mm，可直接贴合在工装基板或工具壳体的安装面上，不需要额外加装调整垫片，两端的固定孔位中心距与标准M3螺丝的安装孔距匹配，可直接采用标准紧固件完成锁紧，不需要二次扩孔或改孔。

　　在实际使用场景中，该支撑件不仅承担阻尼器的固定功能，还可作为螺丝刀操作时的辅助限位结构，当螺丝刀进行扭矩输出作业时，支撑件通过与阻尼器的配合，吸收操作过程中产生的反向振动力，降低手柄的抖动幅度，提升操作的稳定性。设计过程中特意将所有安装孔位布置在基座的实体区域，避开了中间弧形槽的应力集中区，避免长期受力后孔位出现开裂变形，同时零件的边角均做了R1圆角处理，既减少了加工过程中的应力残留，也避免了操作人员取放时被锐边划伤。从加工适配性来看，该结构既适合采用整块铝合金型材铣削加工，也可采用粉末冶金工艺批量成型，两种工艺下的尺寸精度都能满足装配要求，不需要后续大量的二次修整工序。

　　在装配逻辑上，安装时先将阻尼器主体穿入大孔径定位孔，调整阻尼器的轴向位置至与基座端面齐平，再通过小孔位的锁紧螺丝将阻尼器与基座锁固，之后将整体结构对准螺丝刀的对应安装位，通过基座两端的固定孔将整个支撑组件锁紧在工具本体上，装配完成后弧形槽与螺丝刀手柄的间隙控制在0.1mm以内，既不会出现卡滞，也不会因间隙过大产生晃动。这类支撑结构虽然体积不大，但在手动工具的阻尼系统中属于核心基准零件，其尺寸精度直接影响阻尼器的工作稳定性，若孔位同轴度偏差过大，会导致阻尼器动作卡涩，无法起到预期的阻尼缓冲效果，若底面平面度不足，锁紧后会导致基座变形，进一步影响孔位的位置精度。设计时也充分考虑了不同工况的适配性，零件的整体壁厚均匀，最薄处的壁厚也不小于5mm，可承受常规手动工具操作时的冲击力，不会出现受力断裂的问题，同时外露的安装面均为平面，方便后续做表面氧化或喷塑处理，提升零件的防锈耐磨性能。
