带端部限位环的圆柱螺旋压缩弹簧结构

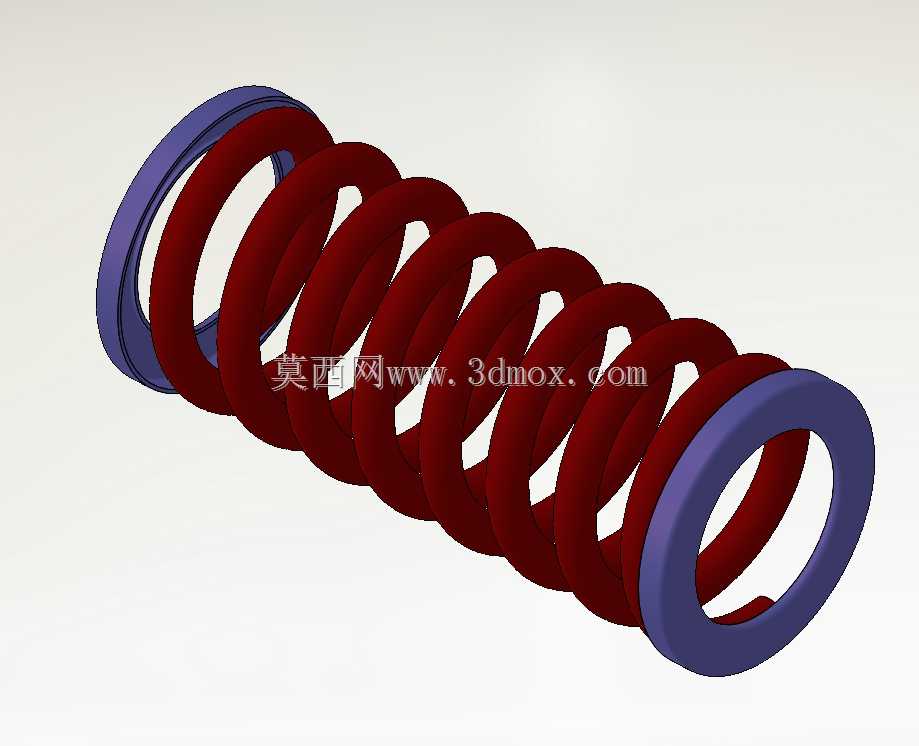

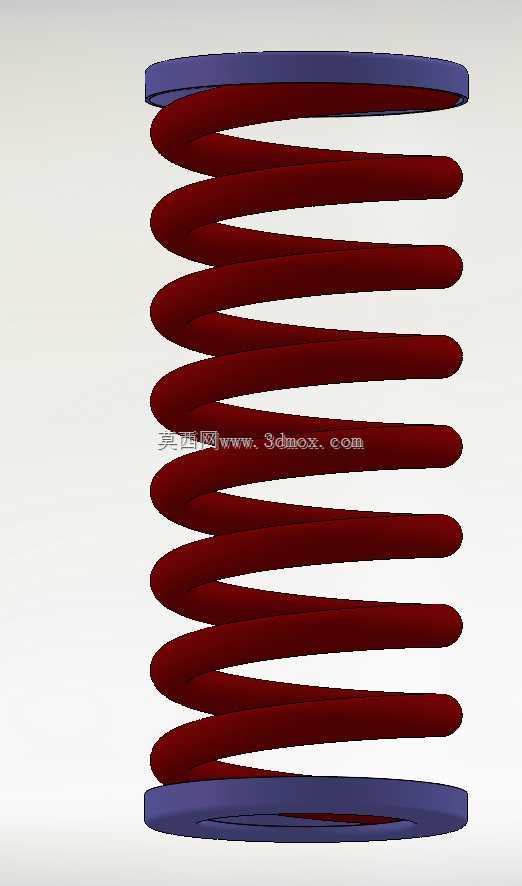

　　从功能特性来看，弹簧工作圈采用等节距设计，刚度线性度表现稳定，在额定压缩行程内，负荷与变形量的线性偏差可控制在常规机械结构允许的范围内，两端的限位环采用与弹簧工作圈同材质的金属材料制作，与弹簧端部的支撑圈为一体式结构，不存在焊接、粘接等连接工艺带来的应力集中问题，长期受交变载荷作用时不会出现连接部位断裂失效的情况。在实际应用场景中，这类弹簧可覆盖多数需要弹性复位、缓冲减震、预紧施压的机械结构，比如小型自动化设备的往复运动机构复位、电气开关的触点预紧、小型工装夹具的夹紧力提供、精密仪器的震动缓冲等场景，相比普通无额外限位的圆柱压缩弹簧，它的安装容错率更高，即使安装座的同轴度存在小幅加工误差，限位环与安装槽的配合也能自动补偿部分偏差，避免弹簧工作过程中出现卡滞、侧弯导致的弹力不均问题。这款带端部限位环的圆柱螺旋压缩弹簧，在常规圆柱螺旋压缩弹簧的基础上，于两端增设了与弹簧本体同轴的环形限位结构，区别于传统弹簧依靠端部并圈实现安装定位的形式，两端的限位环外径大于弹簧工作圈的外径，安装时可直接卡入对应安装座的限位槽内，无需额外设置定位销或导向套的定位台阶，能有效降低安装座的加工复杂度，同时避免弹簧在受压缩过程中出现径向窜动、偏斜的问题，尤其适配安装空间紧凑、无法布置长导向结构的工况。

　　设计思路上，这款弹簧的工作圈线径、有效圈数、自由高度均按照常规压缩弹簧的设计逻辑确定，根据目标工况的最大工作负荷、所需行程计算出对应的刚度参数，再匹配对应的线径与中径，两端的限位环内径与弹簧中径保持一致，厚度根据安装槽的深度确定，通常设置为1.5-2倍线径，保证足够的结构强度，避免受冲击载荷时出现限位环变形的问题，限位环的外径比弹簧工作圈外径大2-3mm，既保证足够的限位接触面积，又不会占用过多的径向安装空间。

　　外形尺寸与安装边界方面，弹簧整体为同轴回转体结构，径向最大尺寸为两端限位环的外径，安装时需要在安装基座上加工对应直径的圆形沉槽，沉槽深度与限位环厚度匹配，沉槽内径与限位环外径采用间隙配合，单边间隙控制在0.1-0.2mm即可，既方便安装，又不会出现过大的窜动间隙；弹簧的轴向安装尺寸需要考虑预压量，通常安装时的预压缩量设置为自由高度的10%-15%，保证弹簧在初始安装状态下就有足够的预紧力，避免设备运行过程中弹簧出现松动、异响的问题，最大工作压缩量不能超过弹簧的并圈高度对应的压缩量，预留10%左右的余量，避免弹簧长期处于并圈状态导致塑性变形、弹力衰减。

　　另外，这款弹簧的工作圈表面与限位环表面均做了光滑处理，没有毛刺、飞边等缺陷，受压缩时相邻工作圈之间不会出现卡滞，两端的支撑圈与限位环的端面保持平行，平行度误差控制在常规机械零件的公差范围内，安装后弹簧的弹力方向与安装轴线保持一致，不会出现侧向分力影响机构的运动精度。在进行结构选型时，可根据实际工况的负荷需求调整线径、有效圈数、限位环尺寸等参数，适配不同的安装空间与负荷要求，无需改动整体的结构形式，就能覆盖从小型电子设备到中型机械设备的多数弹性元件使用需求。
