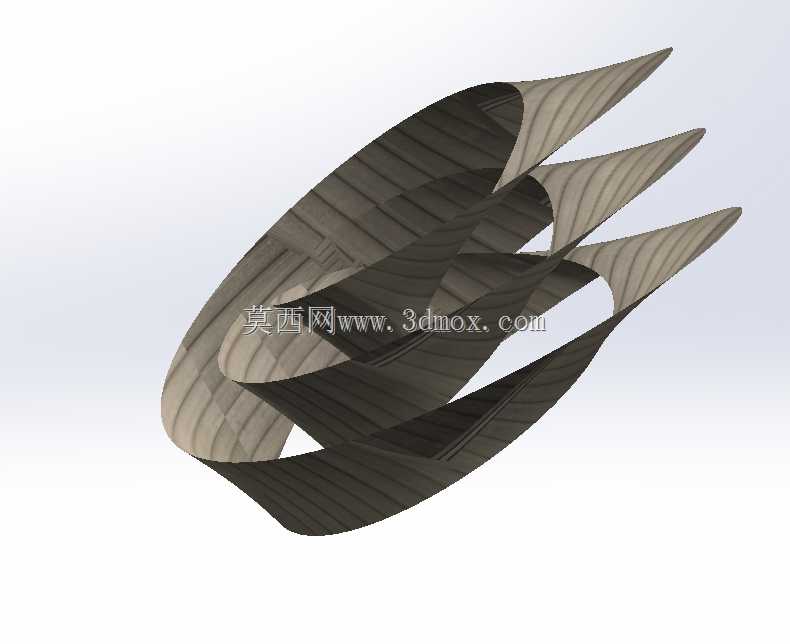

在做曲面类结构的建模练习时,最先要考虑的是曲面的连续性与边界约束,这个莫比乌斯结构采用了多翼延展的拓扑形态,打破了常规单环莫比乌斯带的对称结构,三个延展翼面沿着环带的扭转轨迹均匀分布,每一段翼面的曲率都跟随环带的180度扭转角度平滑过渡,没有出现曲率突变的折边,这对曲面建模时的放样路径约束提出了很高的要求,建模过程中需要反复调整引导线的控制点权重,保证翼面与主环面的G2连续,避免后续做结构分析或者实体加厚时出现破面。
从实际应用场景来看,这类连续扭转的曲面结构并非只停留在几何演示层面,在特种换热设备的流道设计、文创产品的外观结构、展陈装置的支撑骨架设计中都能看到类似拓扑逻辑的应用——单侧面连续的特性可以让流体或者动线在结构表面无断点循环,减少流道内的滞流区,也能让展陈结构的视觉引导更具流畅感。设计这类结构时,最先要确定的是主环带的扭转半径与翼面的延展长度比例,主环的中心轨迹采用正圆路径时,扭转角度沿路径均匀分配,每一个截面的扭转角速度保持恒定,才能保证三个翼面在空间中互不干涉,翼面的外边缘做了渐薄处理,从根部与主环衔接处的等厚过渡到边缘的收窄,既减轻了整体结构的重量,也避免了翼端应力集中的问题。
安装边界方面,这类曲面结构如果作为设备内部的导流构件使用,需要在主环的内侧预留安装定位的基准面,因为整个结构是连续单侧曲面,没有传统意义上的正反安装面,所以定位基准要选在环带扭转的中性层位置,保证安装后整体结构的同轴度误差控制在允许范围内,避免与外围壳体发生刮碰。建模过程中需要注意,曲面加厚时要统一加厚方向,因为莫比乌斯结构的单侧特性,加厚偏移方向如果中途切换会导致实体生成失败,必须沿着曲面的法向连续偏移,同时要校验加厚后的实体壁厚是否均匀,尤其是在翼面与主环衔接的过渡区域,容易出现壁厚局部过薄或者过厚的问题,需要对过渡区域的曲面做局部的曲率微调,保证壁厚偏差不超过设计阈值。
从结构特性来看,这种多翼式的莫比乌斯结构比普通单环莫比乌斯带的整体刚性更好,三个延展翼面相当于在主环上增加了径向的加强筋,在同等壁厚、同等材料的条件下,抗径向形变的能力提升明显,不需要额外增加支撑肋就能维持结构的形态稳定,这也是这类拓扑结构在轻量化设计中具备优势的原因。在做结构验证时,需要重点关注曲面扭转最剧烈的区段,也就是环带完成180度扭转的中间位置,这个区域的曲面曲率变化率最大,受力时的应力集中系数也最高,设计时可以适当加大这个区域的过渡圆角,或者在曲面内侧做局部的加厚处理,提升结构的抗疲劳性能。如果将这类结构用于文创展示类的装置,外表面的曲面连续性直接影响最终的表面处理效果,G2连续的曲面在做喷涂或者阳极氧化处理时,不会出现明显的光影断层,视觉上的流畅感更强;如果用于工业设备内部的导流构件,表面的光滑度则会直接影响介质的流动阻力,建模时要保证曲面没有微小的凹凸褶皱,减少介质流动时的沿程阻力损失。
