金属板冲穿成型垫圈专用冲压模具结构

　　在五金零部件批量加工场景中，平垫圈作为最通用的紧固件配套零件，其生产效率与成型精度直接影响下游装配环节的适配性，这套冲穿式成型结构正是针对金属平板料的连续冲裁作业设计，可直接安装在普通开式压力机的工作台面完成单工序冲裁作业，无需额外配置多工位级进模架即可实现标准垫圈的批量落料成型。从实际作业逻辑来看，该结构的核心功能是通过上下模的精准合模动作，一次性完成放置在模腔内部金属板料的冲穿与落料，直接获得尺寸符合公差要求的成品垫圈，相比传统的车削加工垫圈工艺，材料利用率可提升40%以上，单批次加工效率能达到车削工艺的十余倍，尤其适合厚度在0.5mm-3mm区间的冷轧钢板、黄铜板等常用垫圈材质的冲裁作业。

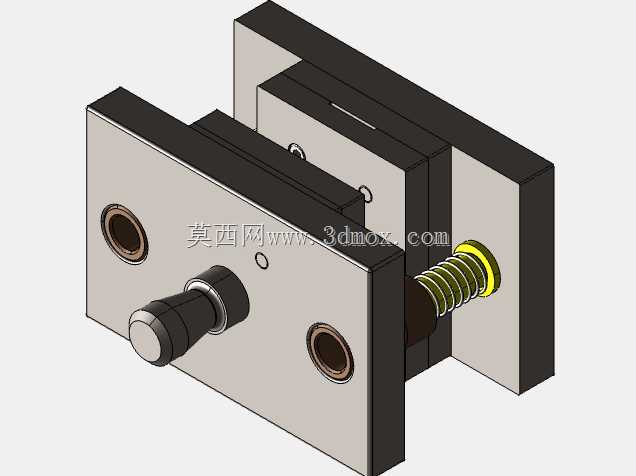

　　从结构设计思路上，整套模架采用了后侧导柱的导向布局，两根高精度导柱分别布置在模座的对角位置，导套与模座采用过盈压装配合，合模过程中导柱先进入导套完成精准导向，避免凸模与凹模发生啃模损伤，这种导向结构的优势在于模架前方与侧方留出了足够的操作空间，操作人员可以快速完成板料的送进与成品、废料的清理，适配单人单机的手工作业节拍。凸模部分采用了台阶式固定结构，工作端直径与垫圈内径尺寸匹配，固定端直径放大1.5倍以提升冲裁过程中的结构刚性，避免长期冲裁作业后凸模发生弯曲变形；凹模则采用整体式镶套结构，刃口部位做了1mm的直壁段设计，直壁段下方留出落料斜度，冲裁完成的垫圈成品可以直接通过凹模下方的落料孔滑落到集料盒中，无需额外人工取件。模架的卸料部分采用了弹性卸料结构，套装在凸模外侧的弹簧在合模时被压缩，开模过程中弹簧复位带动卸料板将箍在凸模上的板料废料剥离，避免板料随凸模上行影响后续送料，弹簧的预紧力可以通过尾部的调节螺母进行调整，适配不同厚度、不同硬度的金属板料冲裁需求，当冲裁较厚的钢板时可以适当调大预紧力，保证卸料过程顺畅无卡滞。

　　在安装边界与外形尺寸方面，整套模架的下模座采用标准矩形结构，长宽尺寸适配25吨及以上吨位普通开式压力机的工作台安装孔位，模座厚度经过刚度校核，在满负荷冲裁作业下模座的变形量控制在0.02mm以内，保证刃口间隙的均匀性；上模柄采用标准圆柱形结构，直径与压力机滑块的模柄孔匹配，安装时无需额外制作连接法兰即可直接夹紧固定，上下模合模后的最大闭合高度与最小闭合高度覆盖了常规小型压力机的闭合高度调节区间，设备适配性较强。实际生产过程中，操作人员只需要将裁剪成条料的金属板沿着下模的定位挡块送入模腔，触发压力机单次行程即可完成一个垫圈的冲制成型，条料的送进步距可以通过挡块位置快速调整，最大化利用板料面积减少边角废料。冲裁刃口的间隙根据加工板料的厚度做了匹配设计，冲裁0.8mm厚度冷轧钢板时单边间隙控制在0.06mm-0.08mm区间，冲裁断面的光亮带占比可以达到板厚的三分之一以上，垫圈端面无明显毛刺，后续无需额外去毛刺工序即可直接用于紧固件装配场景。模架的所有模板均采用45号钢调质处理，导柱导套表面做了高频淬火提升耐磨性，长期作业下导向精度保持性较好，日常维护只需要定期在导柱表面涂抹润滑脂，刃口磨损后可以通过平面磨床修磨刃口端面即可恢复冲裁精度，整体维护成本较低，非常适合中小型五金加工车间的小批量到中批量垫圈生产需求，也可用于其他同类型平板类零件的冲孔、落料工序，只需要更换对应的凸模与凹模镶件即可快速切换生产品种，模架通用化程度较高。
