双绕组电源变压器钣金安装承载结构

项目分类:变压器 发布时间:2025-01-01 ID:875894
  • 双绕组电源变压器钣金安装承载结构
  • 双绕组电源变压器钣金安装承载结构
  • 双绕组电源变压器钣金安装承载结构
  • 双绕组电源变压器钣金安装承载结构
  • 双绕组电源变压器钣金安装承载结构
  • 双绕组电源变压器钣金安装承载结构

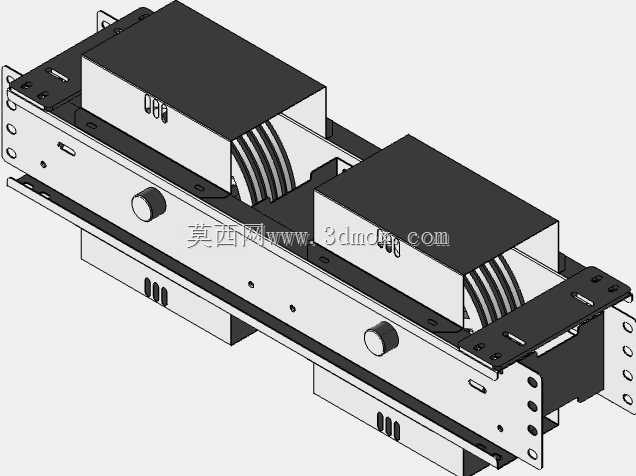

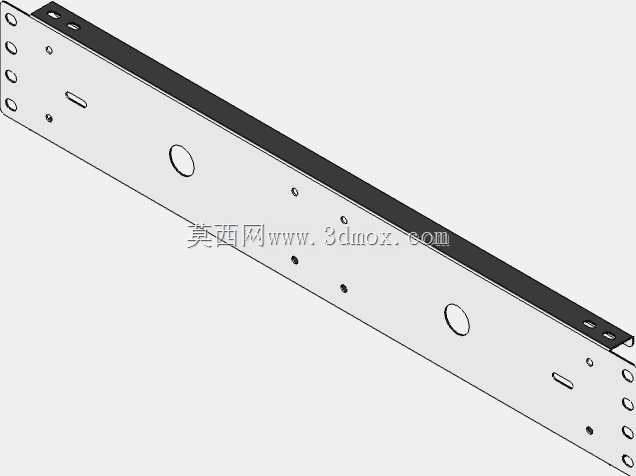

  这套钣金结构是为双绕组排布的电源变压器配套设计的安装承载组件,主要应用在低压成套配电柜、工业自动化设备内置供电单元、通讯基站供电模块等场景中,承担变压器绕组的固定、安装定位以及与柜体其他电气元件的衔接作用。从结构设计来看,整体采用长条形一体化钣金折弯成型的主体框架,没有多余的拼接焊缝,减少了装配环节的累计误差,框架两侧预留了多组不同规格的安装孔位,既可以适配标准C型材安装导轨的卡装固定,也支持通过螺栓直接锁附在柜体安装板上,安装边界的孔位间距兼容市面主流低压柜的安装模数,不需要额外做安装孔的二次加工,能直接替换同规格的老旧变压器安装支架。

  在绕组承载区域,框架上对应两个绕组的位置做了下沉式的定位槽设计,槽边的折弯翻边高度刚好贴合绕组底部的绝缘衬垫边缘,能限制绕组在运输、设备运行振动过程中出现横向位移,避免绕组引线与周边金属部件发生摩擦破损绝缘层的问题。框架侧面预留的圆形凸台结构,是用来安装绕组接线端子的绝缘固定座,凸台的高度经过测算,刚好让接线端子的接线面与框架平面保持12mm的安全爬电距离,满足低压电气设备的绝缘安全要求,不需要额外增加绝缘垫片来调整间距。

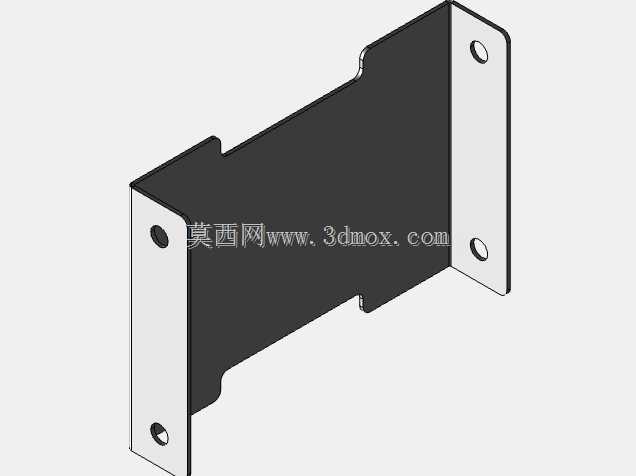

  框架两端延伸出来的折边结构,一方面是作为整个组件的安装受力支撑,折边上的长圆孔设计可以抵消钣金加工以及柜体安装板的孔位公差,安装时可以在±3mm的范围内调整位置,降低装配对位的难度;另一方面折边上的小型散热缺口,能让变压器运行时产生的热量顺着缺口形成的空气流道散出,避免热量在钣金框架内部积聚,影响绕组的绝缘老化速度。从设计思路上,这套钣金结构没有采用复杂的冲压成型工艺,所有折弯都是90度标准折弯,普通的数控折弯机就能完成加工,不需要开专用的冲压模具,小批量生产时的加工成本更低,板材选用的是常规冷轧钢板,表面做喷塑绝缘处理,既满足结构强度要求,也能起到电气绝缘的作用,避免框架带电引发安全隐患。

  在实际选型适配时,这套结构的整体宽度控制在180mm,长度根据绕组功率不同可以做同比例延伸,安装时的整体高度不超过120mm,不会占用柜体内过多的垂直安装空间,给上方的母线排、接线端子预留足够的布线空间。框架上预留的接地螺柱位置,刚好在安装折边的边角处,接地导线可以直接连接到柜体的主接地点,不需要额外跨接长导线,接线路径更短,接地可靠性更高。针对不同功率等级的绕组,框架上的定位槽宽度可以通过调整折弯尺寸来适配,不需要改动整体的安装孔位布局,能形成系列化的设计,覆盖常用的100VA到1000VA功率段的电源变压器安装需求。

  结构上的细节处理也贴合现场装配的实际需求,比如所有钣金边缘都做了去毛刺倒圆角处理,避免装配工人接线时被锋利的板边划伤,也防止划破导线的绝缘层;框架底部预留的多个小型通孔,一方面是作为加工时的定位孔,另一方面在设备运行出现凝露情况时,凝露水可以顺着这些孔洞排出,不会积在框架内部造成绝缘降低的问题。两个绕组之间的框架位置做了凸起的加强筋,既提升了长条形框架的整体刚性,避免长板材在承重后出现中部下弯变形的问题,也能在两个绕组之间形成物理隔离,减少两个绕组之间的电磁干扰,提升供电输出的稳定性。
