Moulinex压菜器替换手柄结构设计

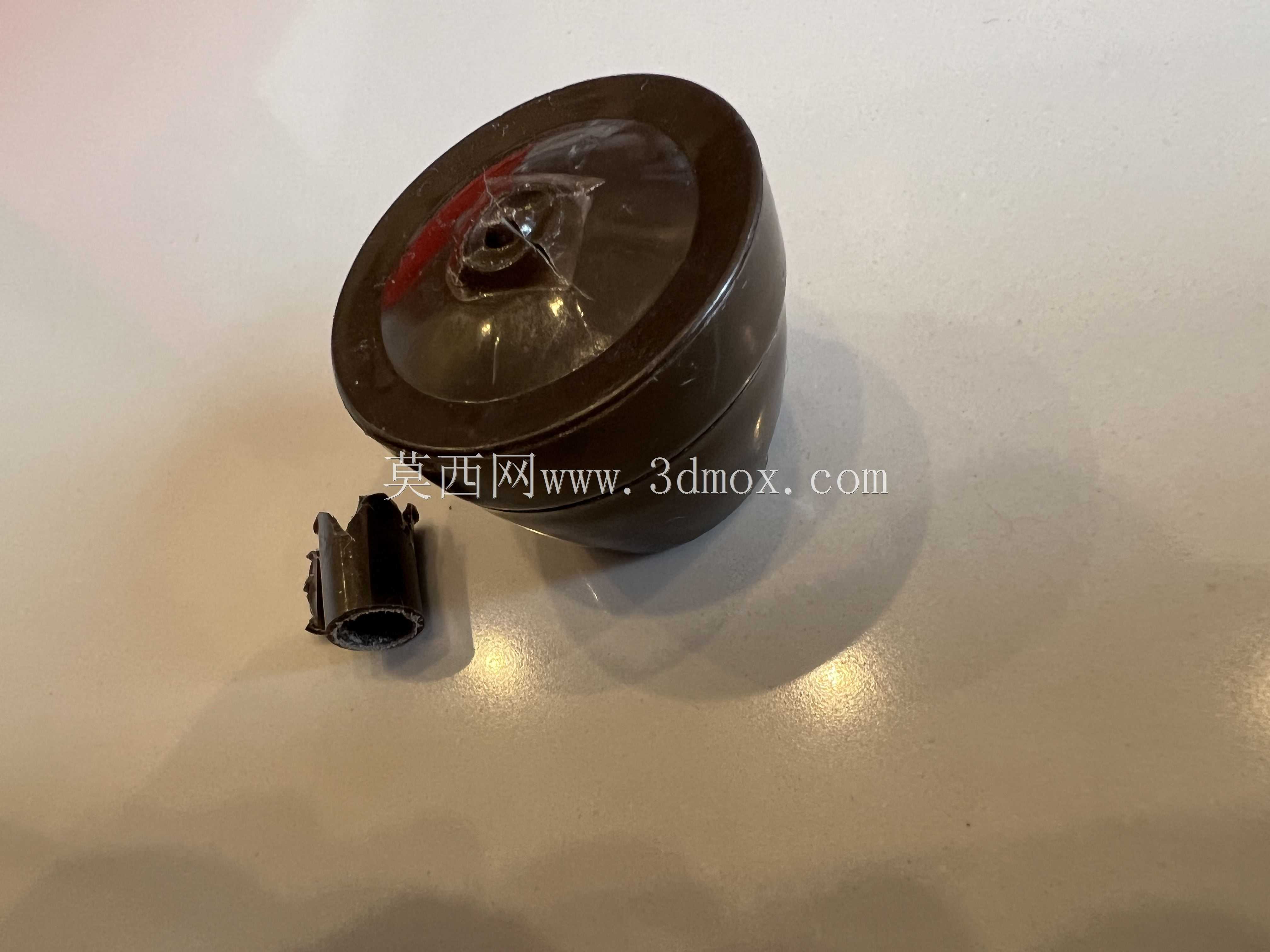

　　日常家用的手动压菜工具是不少家庭处理熟制根茎类食材、制作辅食或者菜品塑形的常用器具，这类工具依靠手动施加下压力，通过带孔压盘将食材挤压成均匀的泥状或者条状，操作门槛低，处理效率远高于手动捣制，在家庭厨房、小型轻食餐饮档口都有很高的普及度。这类压菜工具的核心受力部件就是连接压盘与施力臂的手柄结构，长期使用过程中，反复的交变下压力、食材汁液的轻微腐蚀、塑料材质的自然老化，很容易在手柄与压盘连接的根部位置出现应力断裂，一旦手柄断裂，整套压菜工具就无法正常施力，直接报废会造成不必要的浪费，单独替换手柄就能让整套工具恢复使用功能。

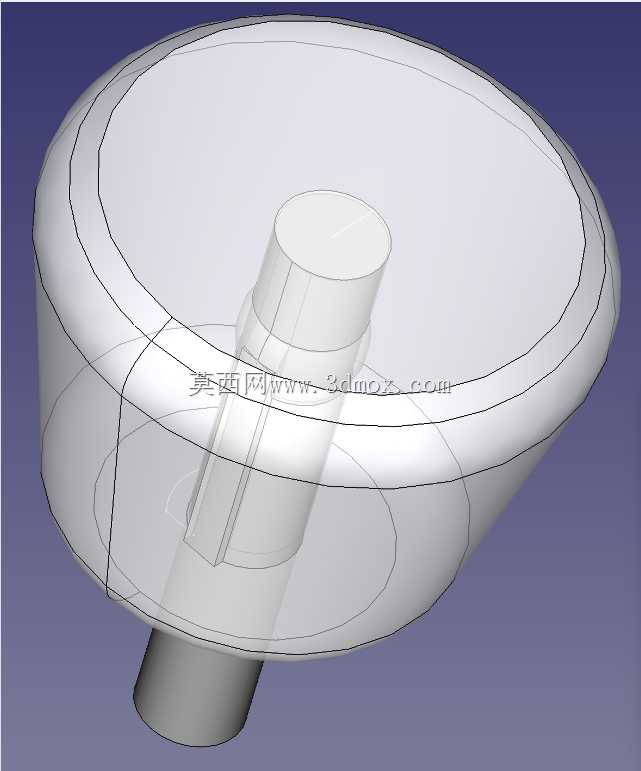

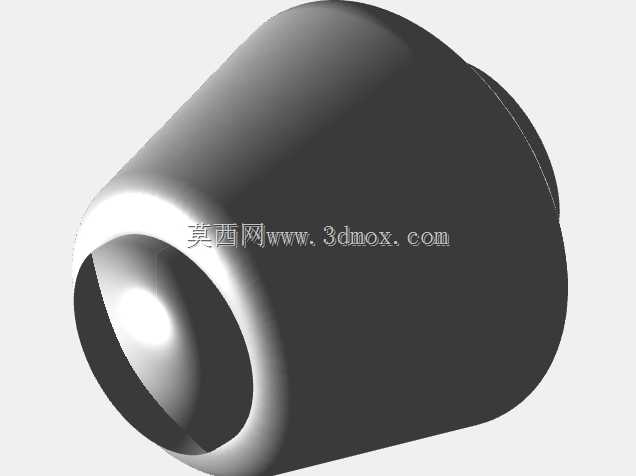

　　这款替换手柄的设计完全匹配对应型号Moulinex压菜器的安装接口，建模阶段完全还原原手柄的安装配合尺寸：下端的插接柱直径与原工具的安装孔位保持过盈配合公差，插接柱上的定位卡槽位置、深度与原结构完全一致，安装时不需要对原有压菜器的压盘、施力结构做任何二次打磨或者修改，直接将插接柱对准安装孔位压入即可完成装配，装配后手柄与压盘的同轴度误差控制在0.1mm以内，施力时不会出现偏心晃动的问题。手柄上部的握持盘采用大直径浅碟形设计，盘面边缘做了R3的圆角过渡，手掌施压时接触面积更大，单位面积的压强更低，长时间操作也不会出现硌手的问题，握持盘的下表面做了均匀分布的放射状加强筋，筋条厚度2mm，高度5mm，从中心插接柱位置一直延伸到握持盘边缘，既可以降低手柄整体的材料用量，又能保证握持盘承受垂直下压力时不会出现盘面凹陷变形，即使施加超过150N的下压力，盘面的形变量也不会超过0.2mm，完全满足日常压菜操作的受力需求。

　　从实际使用场景来看，这类替换手柄主要适配已经出现手柄断裂故障的存量压菜工具，不需要更换整套压菜组件，只需要替换断裂的手柄部分，就能恢复整套工具的使用功能，维修成本远低于购置全新工具。设计过程中充分考虑了家用3D打印的制造可行性，整个模型没有悬空角度超过45度的结构，打印时不需要额外添加支撑结构，采用常规FDM打印机就可以完成制造，层厚设置0.2mm时，整体打印时长控制在2小时以内，材料选用具备一定韧性的PETG材质即可，既可以承受日常使用的冲击力，又能耐受厨房环境下的油污、弱酸弱碱食材腐蚀，打印完成后只需要简单去除打印层纹的毛边，就可以直接装配使用。

　　安装边界方面，手柄装配完成后，整体突出压盘上表面的高度与原手柄完全一致，不会改变原有工具的操作行程，握持盘的最大直径与原手柄握持盘直径误差不超过1mm，收纳时可以完全适配原有工具的收纳空间，不会出现因为替换件尺寸偏大导致无法放入原有收纳位置的问题。插接柱的插入深度设计为12mm，装配到位后，插接柱的端面与压盘内部的限位台阶完全贴合，施力时力量可以直接传递到压盘结构，不会出现插接柱在安装孔内晃动、松脱的问题，即使反复拆装十次以上，配合面的磨损量也不会影响连接的牢固度。手柄的整体受力路径经过优化，从手掌施加的下压力通过握持盘的放射状筋条均匀传递到中心插接柱，再通过插接柱传递到压盘结构，整个受力路径没有应力集中的锐角位置，长期反复施力也不会在连接位置出现疲劳断裂，使用寿命可以达到原塑料手柄的同等水平，日常家用场景下正常使用可以满足数年的使用需求。
