台式机CPU风冷散热结构三维设计

　　在消费级台式计算机、工业控制计算机、嵌入式计算设备的硬件散热体系中，CPU冷却装置是保障处理器稳定运行的核心部件，其结构设计的合理性直接决定了处理器的持续性能释放与长期运行可靠性。日常工程应用场景里，这类风冷散热结构常被用于无密闭液冷部署条件的工位计算设备、车间工控主机、常规商用台式机中，相比液冷方案具备结构简单、维护成本低、无漏液风险的优势，适配绝大多数TDP在120W以内的处理器散热需求。

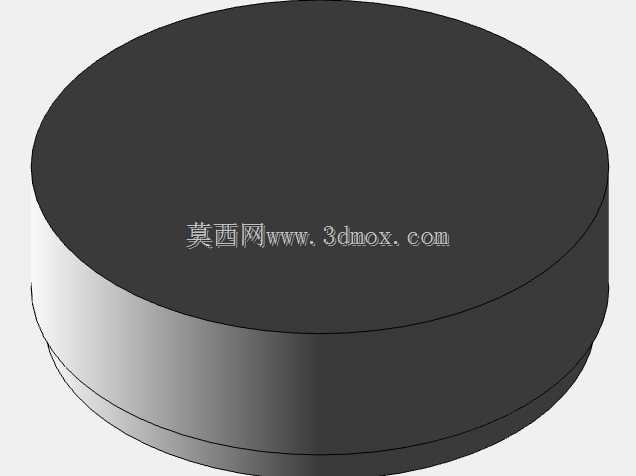

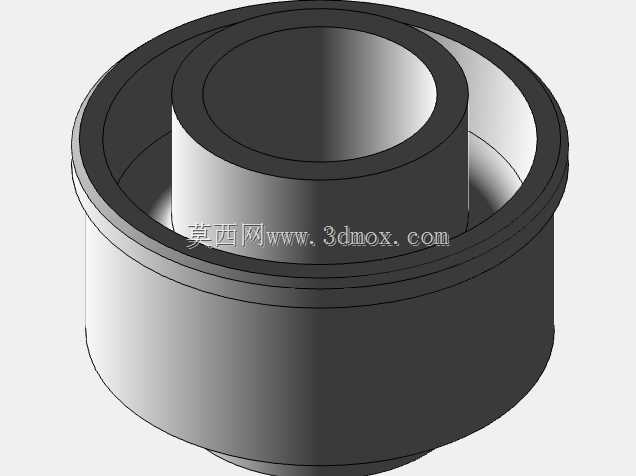

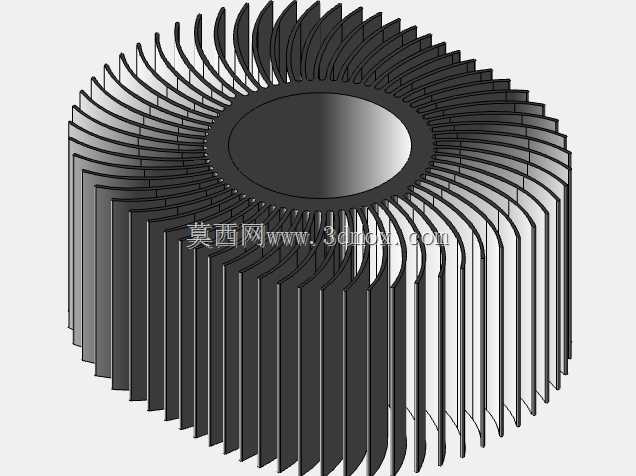

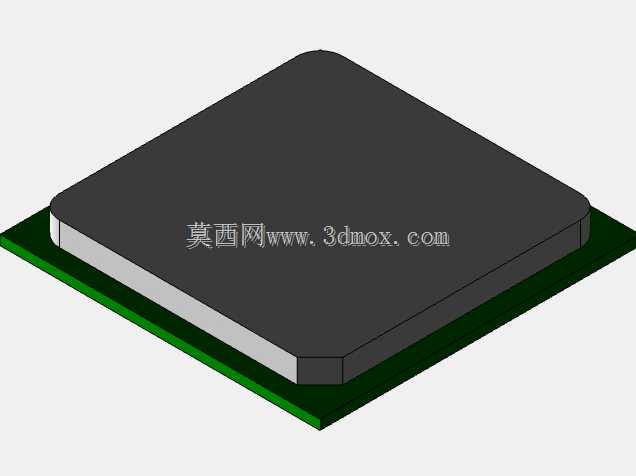

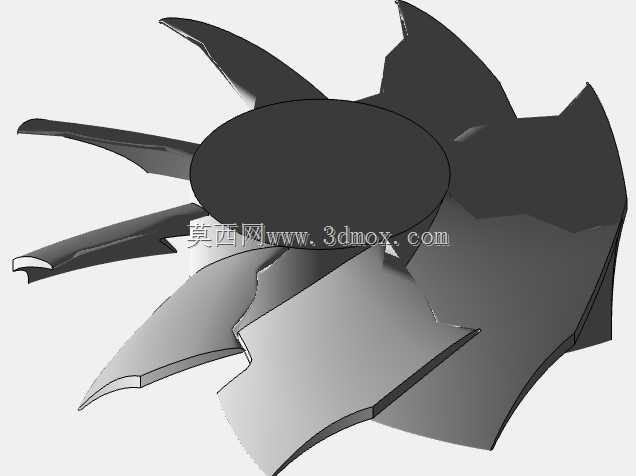

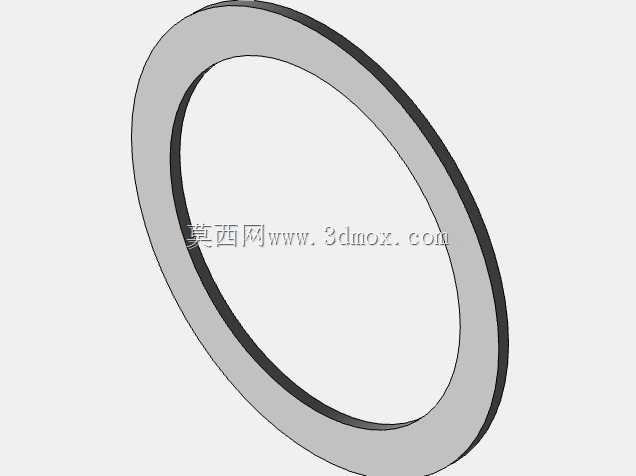

　　从实际功能层面看，该冷却装置的核心作用是将处理器工作时产生的焦耳热快速传导至散热结构，再通过主动风冷的形式将热量扩散到周边空气环境中，将处理器核心温度控制在额定工作阈值内，避免因过热触发降频保护、甚至硬件损坏。整套结构的设计逻辑围绕热传导路径的优化展开：底部为平整的导热接触基座，安装时与处理器金属顶盖紧密贴合，接触面的平面度公差控制在0.02mm以内，尽可能降低接触热阻；基座上方堆叠阵列式铝制散热鳍片，鳍片采用等间距排布设计，单鳍片厚度0.3mm，鳍片间距1.8mm，既保证足够的散热接触面积，又避免间距过小导致风阻过大影响通风效率；鳍片中心位置预留圆形安装位，用于固定轴流散热风扇，风扇运行时产生的定向气流垂直穿过鳍片间隙，强制带走鳍片上蓄积的热量。

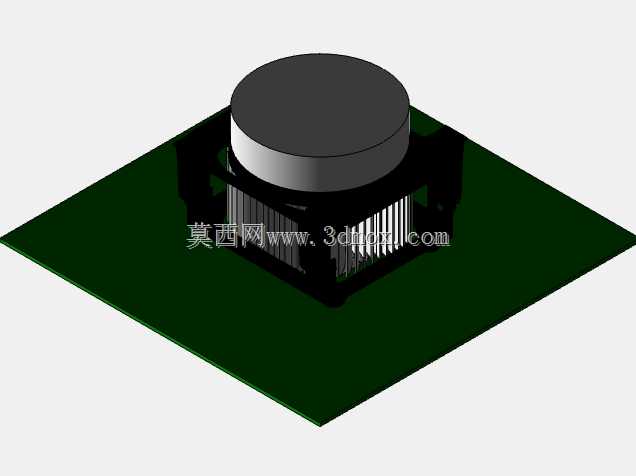

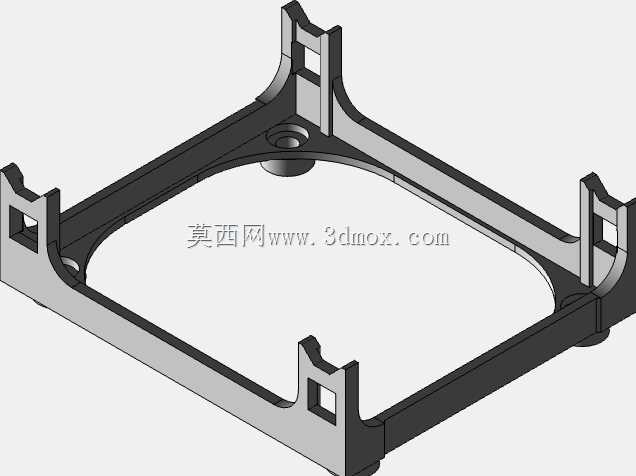

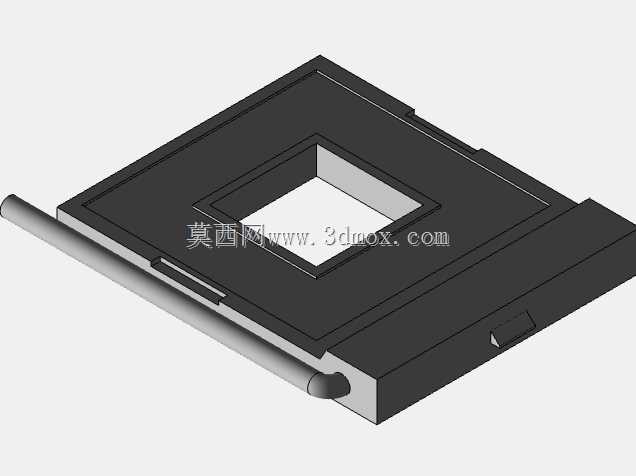

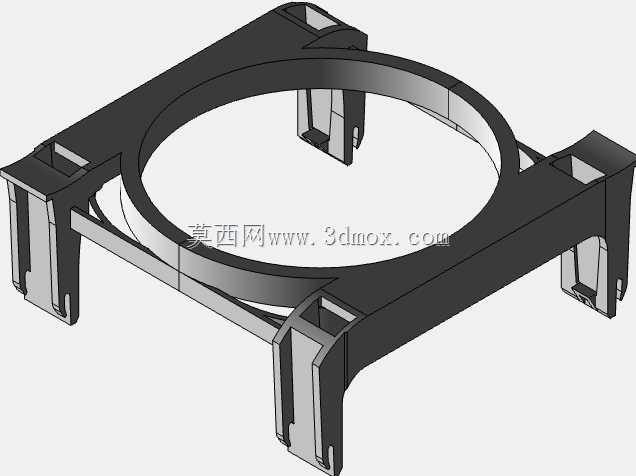

　　结构安装边界的设计需要适配通用台式机的主板布局规范，底部固定卡扣的位置完全匹配主流处理器插槽的安装孔位，无需额外改装即可直接卡装在主板对应的CPU插槽区域，整体结构安装完成后，垂直方向高度不超过65mm，可适配绝大多数标准ATX、M-ATX机箱的CPU散热限高要求，不会与机箱侧盖、内存插槽产生安装干涉。散热鳍片的外围设置对称的固定卡扣结构，一方面用于将鳍片组与底部导热基座牢牢压合，避免长期使用后结构松动导致热阻上升，另一方面也为风扇的固定提供支撑点位，风扇通过卡扣或螺丝固定在鳍片组上方，接线端预留足够长度的走线空间，可直接连接主板上的风扇供电插针。

　　设计过程中需要重点考量气流组织的合理性，鳍片的排布方向与风扇出风方向完全平行，减少气流在鳍片间隙内的湍流损耗，让气流可以充分接触每一片鳍片的表面，提升热交换效率。同时，底部基座的导热路径采用均温设计，热量从中心接触区域向四周鳍片均匀扩散，避免出现局部鳍片温度过高、散热能力闲置的问题。固定结构的弹性设计也经过反复验证，卡扣的下压力度控制在合理区间，既保证基座与处理器顶盖紧密贴合，又不会因压力过大导致处理器基板、主板产生形变损伤。

　　在实际选型适配过程中，这类风冷散热结构可根据处理器的实际功耗调整鳍片的整体尺寸与风扇的转速参数，针对低功耗嵌入式处理器可缩减鳍片高度、采用低转速静音风扇，针对高功耗桌面级处理器可加大鳍片整体散热面积、搭配高风压风扇，结构本身的模块化设计具备较强的适配延展性，可覆盖多数常规计算设备的CPU散热需求，无需重新开模即可快速调整出适配不同场景的衍生结构。
