双叉型带孔金属连接支架结构设计

　　这类双叉型带孔金属连接支架，在中小载荷的机械传动、工装夹具以及小型设备的连杆机构中应用十分广泛，日常接触到的轻工设备辅助连杆、非标自动化设备的执行端连接部位、小型工程机械的操纵机构联动件，都能见到同结构类型的零件身影。从实际使用场景来看，这类零件主要承担两个运动部件之间的力传递作用，既要保证连接的刚性，又要预留足够的铰接活动空间，避免运动过程中出现结构干涉。

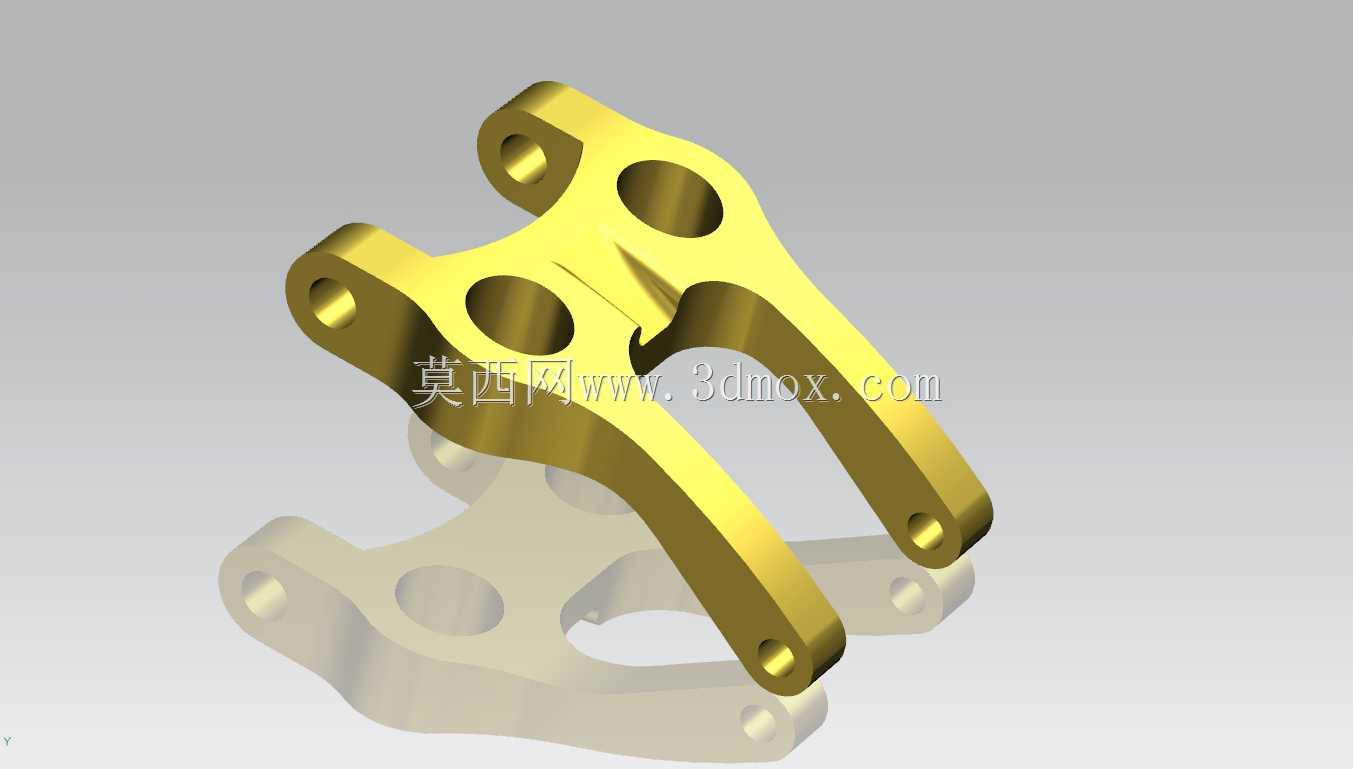

　　从功能特性上分析，该零件采用对称双叉臂结构设计，两个平行的叉臂分别设置了同轴的端部安装孔与中部安装孔，端部孔用于与被连接的运动件做铰接配合，中部孔则用于安装限位销轴或者联动杆件，分叉的结构形式可以让连接点的受力更均匀，避免单臂结构受侧向力时出现的应力集中问题。零件整体采用等厚的实体结构，叉臂与主体连接部位做了圆弧过渡处理，能够有效分散载荷传递过程中的应力峰值，避免交变载荷下出现疲劳断裂的问题。

　　设计这类零件的时候，首先要明确安装边界的约束条件：两个叉臂的外侧间距需要匹配被连接件的安装槽宽度，内侧间距要预留铰接件的活动余量，避免运动过程中叉臂内壁与铰接部件发生摩擦卡滞。所有安装孔的同轴度需要控制在合理公差范围内，若同轴度偏差过大，会导致销轴安装后出现别劲现象，不仅会增大运动阻力，还会加剧孔壁与销轴的磨损，缩短零件的使用寿命。孔位的中心距尺寸直接决定了联动机构的运动行程，设计时需要结合机构的运动仿真结果反复校核，确保行程满足设备的动作要求，不会出现过位或者行程不足的问题。

　　从外形尺寸的设计逻辑来看，叉臂的厚度需要根据所承受的最大拉压载荷、弯曲载荷来计算，结合所选金属材料的屈服强度，预留足够的安全系数，避免满载情况下出现塑性变形。零件的主体连接部位厚度略大于叉臂厚度，用来强化整体结构刚性，抵消两个叉臂受力不均时产生的扭转力矩。零件表面没有多余的装饰性结构，所有的轮廓倒角一方面是为了去除加工毛刺，避免安装过程中划伤操作人员，另一方面也能减少应力集中的薄弱点。

　　在实际装配场景中，这类支架通常通过销轴与其他部件连接，孔内可以根据使用需求加装铜套或者滚动轴承，降低铰接部位的摩擦系数，提升运动的顺畅度。安装时需要保证两个叉臂的端面与被连接件的安装面平行，避免侧向力长期作用导致叉臂出现变形。日常维护过程中，只需要定期检查铰接孔的磨损量以及叉臂是否出现形变，当孔位磨损量超过配合公差范围时及时更换零件，就能保证整个机构的运行稳定性。

　　这类结构的零件看似简单，但在设计过程中需要兼顾力学性能、安装空间、运动轨迹等多方面的因素，任何一个尺寸的偏差都可能导致整个机构无法正常运行。建模过程中需要重点关注各个孔位的位置度、过渡圆弧的曲率、叉臂的平行度等关键参数，确保加工完成后的零件能够直接适配对应的安装位置，不需要额外的修配调整。
