M22规格六角头螺栓配同规格螺母紧固组件

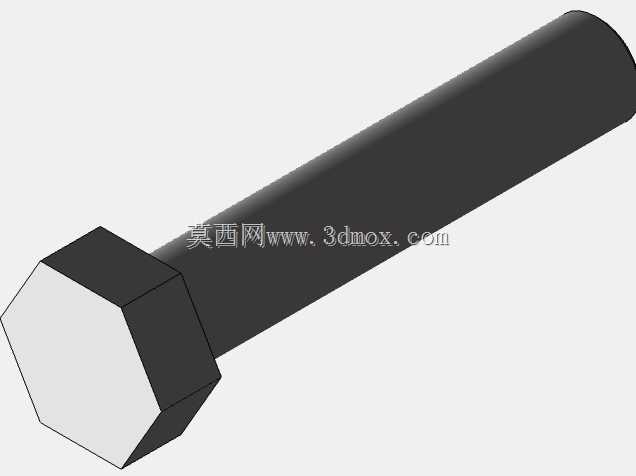

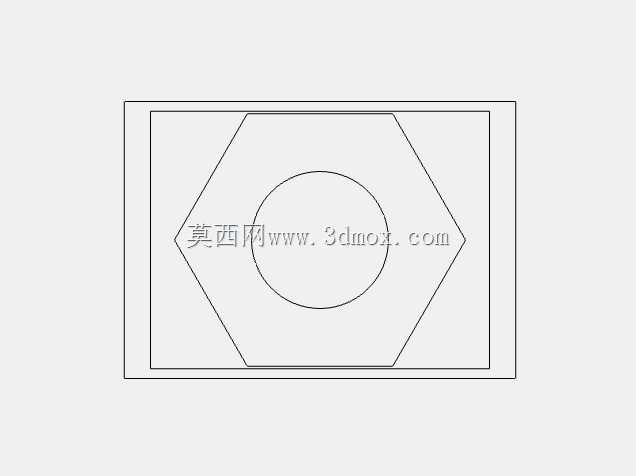

　　从结构设计逻辑来看，螺栓头部采用标准外六角构型，对边尺寸严格匹配通用呆扳手、套筒扳手的夹持公差，现场装配时不需要定制专用工装，常规运维工具即可完成拧紧与拆卸操作，杆部采用全螺纹段设计？不对，仔细看模型的结构，靠近六角头的位置有一段无螺纹的光杆段，这段光杆的直径与螺纹大径保持一致，装配时光杆段与被连接件的安装孔形成间隙配合，既能起到安装导向作用，也能避免螺纹段在穿入安装孔时被孔壁毛刺刮伤，影响后续螺母的旋合顺畅度。螺纹规格为M22×2.5，属于粗牙普通螺纹，2.5mm的螺距在保证螺纹连接强度的同时，具备更好的抗松动性能，在变压器运行产生的持续微幅振动下，粗牙螺纹的牙型受力分布更均匀，不容易出现螺纹滑牙、预紧力衰减的问题。在重型输配电设备的结构装配场景里，螺纹紧固件的选型直接决定了整机运行过程中的结构可靠性，尤其是电源变压器这类长期处于户外工况、承受持续振动与温变载荷的设备，连接副的匹配度、尺寸精度会直接影响铁芯固定、外壳封装、安装支架挂载等多个环节的连接稳定性。这套M22规格的六角头螺栓搭配同规格螺母的连接组件，就是针对大载荷紧固场景设计的标准连接元件，螺栓杆部长度设定为115mm，适配总叠厚在90-100mm区间的被连接件组合，预留足够的螺纹旋合长度来保证螺母锁紧后的预紧力留存。

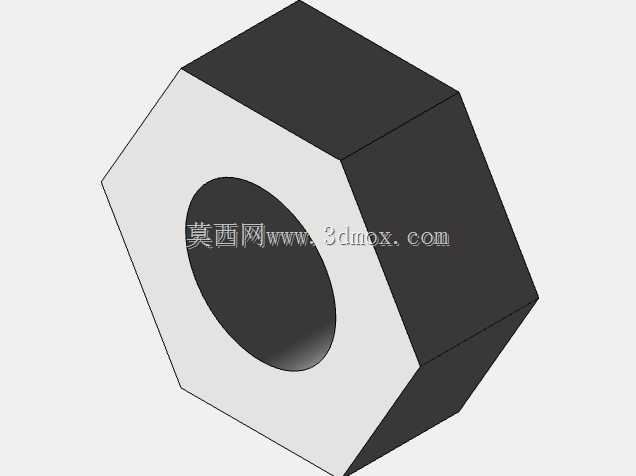

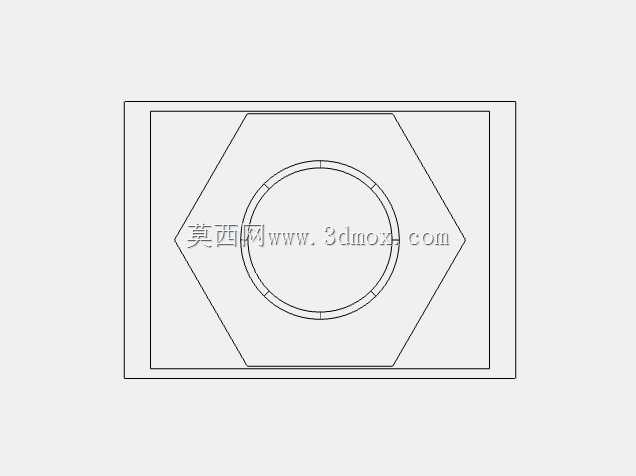

　　配套的M22×2.5螺母采用标准六角厚螺母构型，厚度尺寸满足8.8级强度等级的受力要求，与螺栓旋合后有效螺纹啮合圈数超过10圈，能够将螺栓轴向的预紧力均匀分散到每一圈螺纹牙上，避免局部牙型应力集中导致的螺纹失效。在实际安装边界上，这套连接副要求被连接件的安装孔直径控制在23-24mm之间，孔壁的垂直度公差不超过0.1mm，避免螺栓穿入后出现偏斜，导致拧紧时螺栓承受附加弯曲应力；六角头的支承面与被连接件表面的贴合度需要保证接触面积超过80%，如果被连接件表面为涂装面，需要在螺栓头下方加装平垫圈来分散压紧力，避免涂装层被压溃后出现预紧力下降。

　　从应用场景延伸来看，这类大规格六角头螺栓副不仅用于电源变压器的结构装配，在重型钢结构支架、工业管道法兰连接、大型设备底座固定等场景中也有广泛应用，设计时需要根据被连接件的总厚度、载荷工况计算所需的螺栓长度，保证螺母拧紧后螺栓露出螺母2-3个螺距，既不会因为露出过长干涉其他部件，也不会因为旋合长度不足导致连接失效。建模过程中需要严格控制螺纹的牙型尺寸公差，六角头的对边、对角尺寸公差，以及杆部的直线度公差，保证模型导出后用于装配仿真时，能够真实模拟实际装配的干涉情况、受力分布，为后续的工程出图、生产加工提供准确的三维数据支撑。

　　很多新手建模时容易忽略螺栓头下的圆角过渡结构，这个位置是螺栓应力集中的高发区域，合理的圆角半径能够大幅降低螺栓拧紧时的应力峰值，提升螺栓的疲劳强度，在这个模型里，六角头与杆部的过渡圆角严格按照紧固件国标要求设定，既不会因为圆角过大导致螺栓头与被连接件表面贴合不良，也不会因为圆角过小造成应力集中断裂。另外，配套螺母的端面也设计了微小的倒角，既可以在安装时起到导向作用，也能去除螺母端面的加工毛刺，保证螺母与被连接件或者垫圈的贴合度，避免出现假拧紧的情况。在做变压器整机装配仿真时，这套紧固件的模型需要设置正确的材料属性、接触参数，模拟拧紧后的预紧力加载，验证在短路电动力、风载荷、地震载荷等极端工况下，连接位置的变形量是否在允许范围内，避免因为紧固件选型不当导致设备结构失效。
