便携式液滴制备装置配套支撑结构

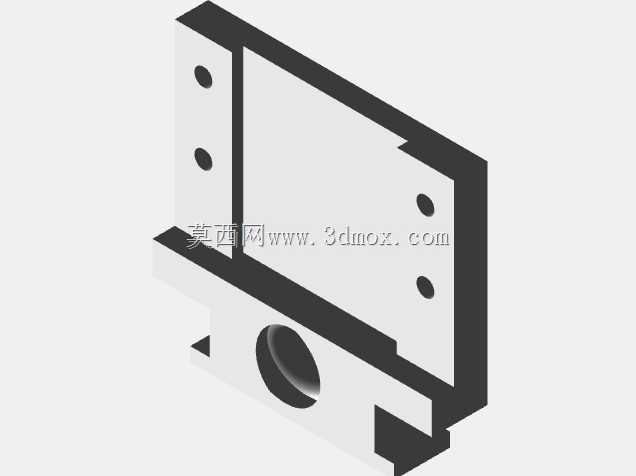

　　这套结构件主要面向小型实验室场景下的便携液滴制备作业需求，适配桌面级微流控制备、小剂量试剂分装等日常实验操作，整套部件无需大型加工设备即可完成制作，适合在空间有限的实验台、临时检测点位快速搭建使用。从功能划分来看，整套结构分为设备支撑盖、注射器固定导轨、液滴收集器三个核心部分，其中三个支撑盖承担主体设备的承载定位作用，安装后可将液滴发生主体抬离操作台面预留足够的管路走线与液滴接收空间，避免作业过程中设备移位、管路弯折影响液滴生成精度。

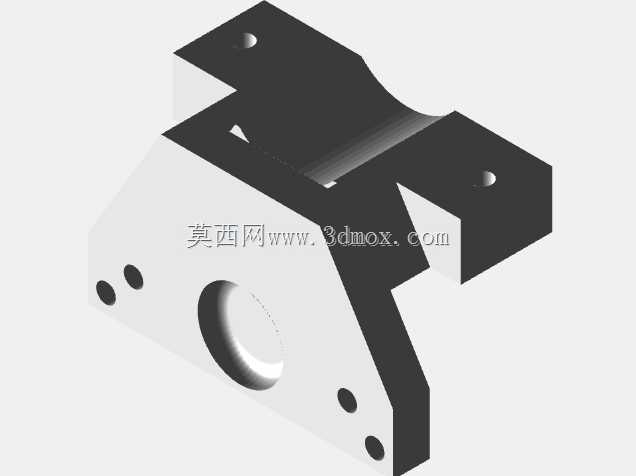

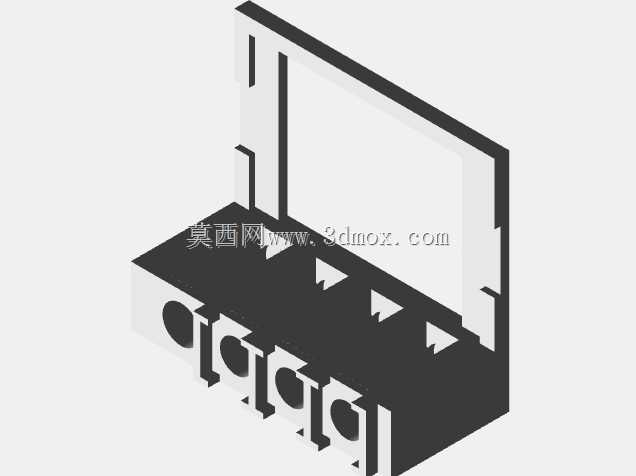

　　两个平行导轨作为注射器的安装载体，设计时参考了常规PCB支架的安装孔位逻辑，可适配实验室常用规格的标准注射器，导轨上预留的滑动槽可灵活调整注射器的推进位置，满足不同剂量液滴制备时的行程需求，无需额外定制专用夹具即可完成注射器的快速装夹。液滴收集器部分采用树脂打印工艺制作，设计时特意优化了收集腔的边缘过渡结构，所有接触液滴的边缘均做了圆弧过渡处理，避免直角结构残留液滴造成试剂浪费，同时光滑的内壁面可保证收集腔与设备主体贴合时的真空密封性，减少负压泄漏导致的液滴成型不稳定问题。

　　整套结构的组装全部采用M3规格螺钉完成，所有安装孔位均做了沉头处理，螺钉安装后不会突出结构表面，避免操作时剐蹭实验人员或管路，各部件的安装边界经过反复校核，支撑盖安装后整体外轮廓尺寸控制在200mm×180mm×120mm范围内，可轻松放置在常规实验台的置物架层内，搬运时可快速拆解为单个平板状部件，收纳后占用空间不足原整体结构的三分之一，适合外出采样、现场快速检测等需要移动作业的场景。设计过程中特意规避了复杂的异形支撑结构，所有部件打印时均无需添加额外支撑，采用普通FDM或光固化3D打印机即可完成制作，单个部件的打印时长最长不超过2小时，出现部件损坏时可快速重新打印替换，无需等待机加工周期。

　　导轨部分的滑动间隙控制在0.2mm，既保证注射器支架可顺畅滑动调整位置，又不会出现间隙过大导致的注射器晃动问题，支撑盖与设备主体的贴合面做了0.1mm的余量设计，可适配不同批次3D打印产生的尺寸误差，无需二次打磨即可顺利装配。液滴收集器与主体的连接位置设计了定位凸台，安装时可快速对准位置，不会出现装偏导致的密封失效问题，收集腔的容量经过核算，可满足单次连续作业2小时的液滴收集需求，无需中途频繁倾倒收集的液体。整套结构没有采用特殊定制的非标紧固件，全部采用市面通用的M3螺钉，日常维护更换配件时无需专门采购特殊零件，大幅降低了使用过程中的维护成本。针对实验场景下可能接触的常规试剂，结构打印完成后做简单的表面打磨即可具备一定的耐腐蚀性，可适配大部分水性试剂的液滴制备作业需求，若需要接触有机溶剂，仅需更换对应耐溶剂的打印耗材即可直接使用，无需修改原有结构模型。
