AnycubicM5S打印机45度板支撑滑动结构

　　在桌面级FDM3D打印的实际作业场景里，打印平台与机身框架的连接支撑结构，直接决定了长时间打印过程中平台的稳定性，尤其是大尺寸打印幅面的机型，平台在Z轴升降、喷头高速移动的工况下，很容易因为支撑刚性不足出现细微震颤，最终导致层纹错位、首层粘附失效等常见打印故障。这款针对AnycubicM5S机型设计的45度斜向板支撑滑动结构，就是为了解决原厂支撑结构在长期使用后出现的间隙旷量、滑动卡滞问题而开发的替换/加装结构件。

　　从实际使用场景来看，该支撑件安装在打印平台侧边与Z轴滑动模组的衔接位置，采用45度斜向承力的结构设计，相比垂直直装的支撑件，能更好地分散平台移动时产生的侧向弯矩，尤其是当打印平台负载较重、打印大尺寸模型重心偏移时，斜向的支撑肋可以把侧向力均匀传导到Z轴滑台的安装基准面上，避免应力集中在单一连接螺丝孔位导致的塑料件开裂。设计过程中首先考虑的是安装边界的匹配度，整个支撑件的安装孔位完全对应原厂M5S机型的预留安装位，不需要对机身进行打孔、切削等二次加工，直接替换原有支撑件即可完成装配，支撑件与平台接触的承托面做了0.2mm的安装余量设计，既可以保证安装时能够顺利对位，又不会因为间隙过大导致装配后出现旷量。

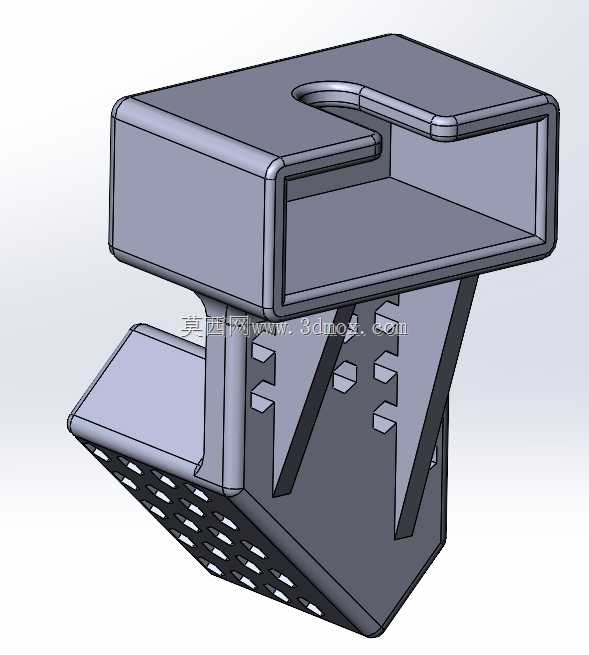

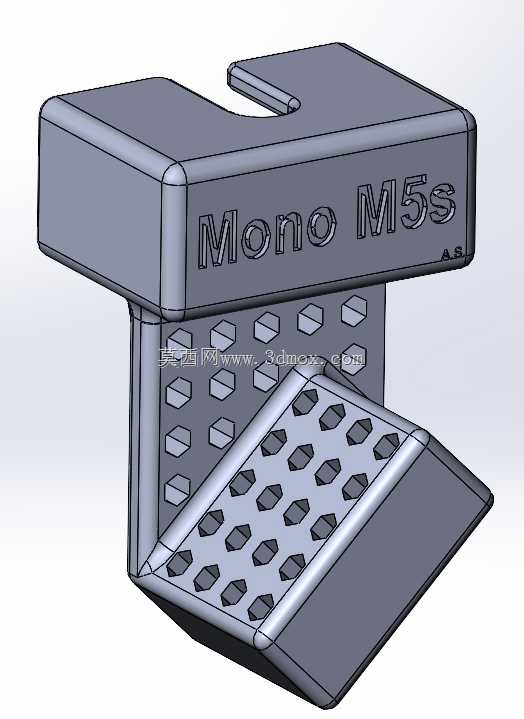

　　滑动接触面的设计是这个结构件的核心部分，与Z轴导轨滑块衔接的滑动面做了嵌入式的限位卡槽，卡槽的尺寸公差控制在0.1mm以内，装配后可以和滑块的凸台完全贴合，避免支撑件在滑动过程中出现横向窜动；同时滑动面的边缘做了15度的倒角导向，在安装滑块的时候可以顺着倒角自然滑入到位，不需要强行撬压就能完成装配，减少塑料件因为强行装配产生的内应力。支撑件的主体结构采用了L型的承力框架，在框架的转角位置做了加厚的三角加强筋，筋位厚度从转角处的4mm逐步过渡到边缘的2mm，既保证了转角位置的承力强度，又不会因为整体壁厚过大导致打印时出现缩痕、翘曲等问题；承托平台的接触面做了网格状的减重槽设计，这些减重槽不是单纯为了减少材料用量，槽位的排布刚好对应平台底部的加强筋位置，装配后支撑件的顶面可以和平台底部的平面完全贴合，网格槽还可以容纳安装时可能残留的灰尘、打印耗材碎屑，避免因为异物垫在支撑面之间导致平台安装不水平。

　　从安装尺寸边界来看，整个支撑件的外轮廓尺寸完全控制在原厂支撑件的安装空间范围内，不会和Z轴的传动皮带、限位开关、线材走线槽产生运动干涉，支撑件最外侧的边缘距离Z轴导轨的安全距离预留了3mm，即使平台在最高位置升降时，也不会碰到机身的侧盖结构。在实际打印测试中，加装这款支撑件之后，平台在高速移动时的震颤幅度相比原厂件有明显降低，尤其是打印高度超过200mm的 tall 模型时，层纹的均匀度有明显提升，首层打印的成功率也因为平台稳定性的提升有所提高；滑动结构的阻尼感经过优化，既不会因为阻尼过大导致Z轴电机负载升高，也不会因为阻尼过小出现平台下坠的问题，长期往复滑动的磨损量控制在合理范围内，支撑件的接触面上预留了润滑脂的存储槽，可以在装配时涂抹少量润滑脂，延长滑动结构的使用寿命。针对日常维护的需求，支撑件的所有安装孔都做了沉头设计，螺丝装配后不会突出支撑件表面，避免刮碰到打印的模型或者机身线材；需要拆卸维护的时候，只需要拧下两颗固定螺丝就可以把支撑件取下，不需要拆解整个Z轴滑台组件，日常维护的便利性很高。
