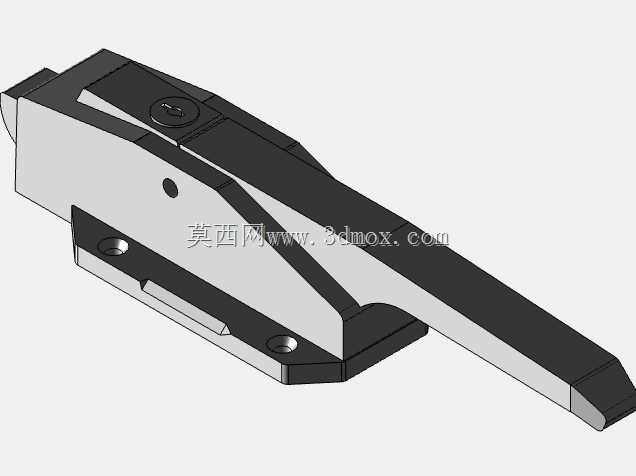

可调底座带逃生装置工业搭扣结构

　　在工业箱体、设备舱门、特种车辆侧门、洁净室密封门的结构设计场景中，锁闭件的选型直接决定了舱体密封可靠性、操作便捷性与应急场景下的安全冗余，这款搭扣的结构设计正是围绕这类场景的实际痛点展开。从实际使用场景来看，这类搭扣常应用在需要频繁启闭、对密封压紧力有稳定要求的舱体结构上，比如环境试验箱的侧门、工业设备的检修舱盖、轨道交通车辆的设备舱门、冷链运输箱体的侧开舱门，这类场景既需要日常操作时手柄握感舒适，启闭动作顺畅，也需要在紧急状况下，无论操作人员身处舱内还是舱外，都能快速解锁开启，避免出现被困风险。

　　从功能特性上看，这款搭扣采用锌合金作为主体结构材质，搭配不锈钢材质的受力底座与连接构件，锌合金的压铸成型特性可以很好地实现手柄曲面的人体工学造型，同时保证主体结构的强度与抗腐蚀能力，不锈钢构件则承担主要的锁闭受力与安装固定作用，避免长期受力出现形变，或是在潮湿、多尘的工业环境下出现锈蚀卡滞。手柄的曲面造型完全贴合人手握持时的指腹弧度，操作时不需要额外借助工具，单手握持扳动即可完成锁闭与解锁动作，长期频繁操作也不会出现硌手、施力困难的问题。搭扣内置的紧急逃生结构，是区别于普通工业搭扣的核心设计，该结构在锁闭状态下，无论从舱门内侧还是外侧触发对应解锁位，都能直接脱开锁止钩，实现快速开门，不需要完成完整的扳动手柄行程，在应急逃生场景下可以大幅缩短开门操作时间。

　　设计层面上，这款搭扣提供两种不同高度的安装底座可选，同时底座本身具备高度调节余量，在实际安装调试时，可以根据舱门密封胶条的压缩量、门框与门板的装配公差，灵活调整搭扣的锁止压紧量，既避免压紧量不足导致舱门密封不严、出现漏尘漏水泄压的问题，也能避免压紧量过大导致胶条过度压缩提前老化、或是启闭操作阻力过大。底座的安装孔位采用沉孔设计，安装后固定螺丝的头部完全沉入底座内部，不会出现突出的棱角剐蹭操作人员或是线缆、管路，整体外露面没有尖锐凸起，符合工业设备的安全设计要求。搭扣的锁止接触位置做了耐磨强化处理，长期反复启闭不会出现磨损松旷，保证锁闭压紧力的长期稳定性。

　　从安装边界与尺寸适配角度看，这款搭扣为卧式安装结构，整体安装后突出门板表面的高度较低，不会占用过多的舱外空间，适合安装在外部空间受限、有通过性要求的设备舱体上。安装时需要在门板对应位置预留底座的安装平面，平面度公差建议控制在0.2mm以内，避免安装后底座出现翘曲影响锁止动作；两个底座安装位的中心距需要根据搭扣的锁止行程预留调节余量，避免装配后出现锁止过松或是无法扣合的问题。搭扣的手柄扳动行程做了限位设计，扳动到锁止位后会自动卡入锁止点，不会因为设备运行过程中的振动出现自行松脱解锁的情况，在有振动冲击的设备上使用也能保持可靠锁闭。在三维建模过程中，需要重点还原手柄的曲面弧度、锁止机构的运动行程、底座安装孔的位置精度，以及不同底座选型对应的高度差，确保装配干涉检查时可以准确模拟实际安装状态，为后续的门板结构设计、密封间隙计算提供准确的模型依据。
