带径向通孔圆柱销轴类机械连接构件

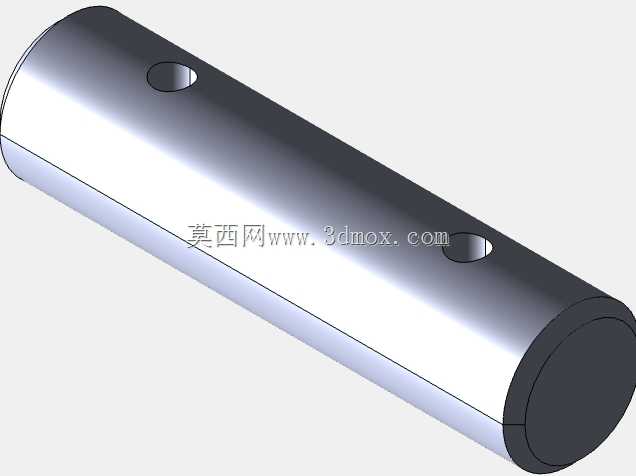

　　从实际应用场景来看，这类销轴常被用于挖掘机斗杆与铲斗的铰接点位、输送线张紧机构的转动连接位、农用拖车的挂接铰接处，以及各类需要实现相对转动同时传递径向载荷的机械连接节点，工作过程中主要承受剪切力、径向挤压力，部分工况下还会伴随一定的交变弯曲载荷，因此建模过程中对圆柱面的同轴度、通孔的位置度、端面与轴线的垂直度都有明确的精度要求。设计这类构件时，首先要匹配安装位的铰接孔内径，销轴的外径公差通常选取过渡配合或者小间隙配合，既保证安装时可以顺利压入或者穿入铰接孔，又不会因为间隙过大导致连接部位出现旷量，加速孔壁与销轴表面的磨损。在工程机械、输送设备、农用机具以及各类铰接式机械结构中，这类带径向通孔的圆柱销轴是极为常见的连接承载部件，日常设备运维、结构改装过程中经常会遇到这类零件的测绘、建模与替换需求。不同于普通的光面圆柱销，该构件在圆柱本体上开设了两个径向贯通的通孔，孔位沿销轴轴向错开布置，这类结构设计主要是为了配合开口销、锁紧螺钉或者定位卡簧使用，避免销轴在设备运行过程中因振动、载荷冲击出现轴向窜动甚至脱出的问题，保障铰接部位的连接可靠性。

　　两个径向通孔的位置需要结合配套的锁紧件尺寸确定，孔的轴线必须与销轴本体轴线垂直相交，避免穿装锁紧件时出现卡滞，同时孔边需要做微小的倒角处理，去除机加工产生的毛刺，防止锁紧件装配时被锐边划伤。销轴的两个端面同样需要做倒角或者倒圆处理，一方面是去除端面的加工锐边，避免装配过程中刮伤安装孔的孔口，另一方面也能引导销轴顺利穿入同轴布置的多层铰接板孔位，降低现场装配的难度。从安装边界来看，销轴的有效长度需要略大于铰接部位多层板的总厚度，保证两端伸出长度足够安装锁紧件，同时又不能伸出过长避免与周边运动部件发生干涉；径向通孔的位置需要设置在销轴伸出铰接板的区域内，保证锁紧件安装后可以完全贴靠在铰接板的外侧端面，起到可靠的轴向限位作用。

　　建模过程中需要注意，圆柱本体的表面粗糙度需要结合实际工况设定，长期做相对转动的铰接销轴表面需要更高的光洁度，配合润滑脂使用可以降低磨损速率，而仅做静态连接的销轴表面要求可适当放宽。这类零件虽然结构看似简单，但却是整个机械结构中力传递的关键节点，一旦出现断裂、脱出或者过度磨损，很可能导致整个机构的动作失效，甚至引发安全事故，因此建模时不仅要还原外形尺寸，更要准确还原各个结构特征的位置精度与工艺细节，确保后续出图加工、替换安装时可以直接适配原有设备的安装位，不需要额外进行二次修配。

　　在实际测绘建模时，需要重点确认销轴的外径、总长度、两个径向孔的孔径、孔中心到相邻端面的距离、孔中心之间的轴向间距，以及各个倒角的尺寸参数，这些参数直接决定了零件的互换性，任何一个尺寸出现偏差都可能导致零件无法正常装配。另外，这类销轴通常会选用中碳钢经调质处理提升强度与韧性，表面根据耐磨需求可做淬火处理，建模时虽然不需要体现材料金相组织，但在结构设计时要考虑到热处理工艺的可行性，避免出现壁厚差异过大导致热处理变形的问题，比如通孔的直径不宜过大，孔边距离外圆面的壁厚要保持均匀，减少热处理过程中的应力集中。
