双面封装PCBA电路板热仿真测试样板

　　在电力电子设备的热设计验证环节，这类带双面元件封装的PCB样板是开展热特性分析的核心载体，不少电源类产品的研发阶段，都会先制作同结构的测试板来完成热模拟验证，避免直接开模投板后出现散热设计缺陷造成成本浪费。这块样板的整体外形尺寸为230毫米×180毫米×2.4毫米，厚度采用常规FR-4板材的标准厚度，适配绝大多数电源仓、设备内部电路板安装位的预留空间，板边没有设计额外的安装凸耳，实际装机时可以根据设备内部的固定结构灵活选择螺丝固定或者卡槽固定的方式，安装边界的预留余量控制在单边3毫米即可满足常规装配需求。

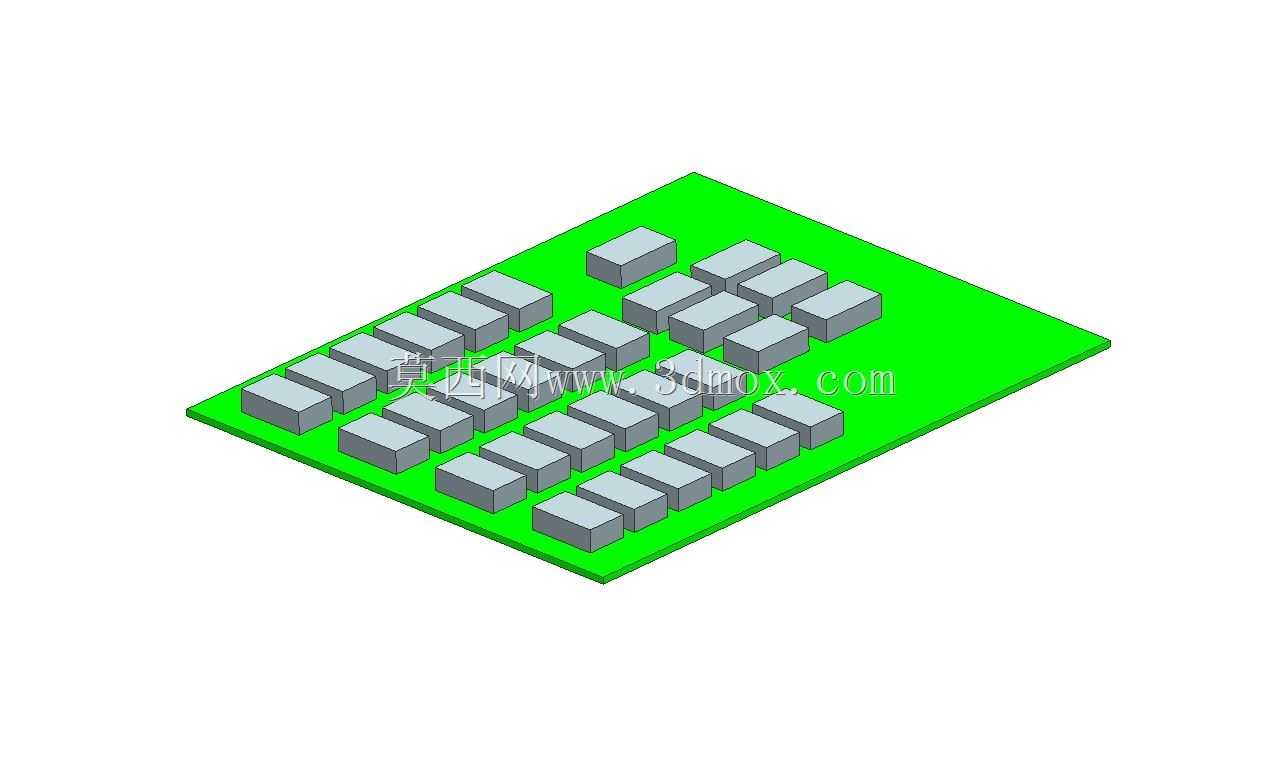

　　从设计思路来看，这块样板没有集成特定功能的电路走线，核心作用是还原真实双面贴装PCB的元件排布与热传导路径，板上布置的多个不同尺寸封装元件，分别对应实际电源产品里常见的电容、电阻、小型芯片等发热器件的封装规格，每个元件都作为独立的建模主体存在，在开展热仿真分析时，可以单独给不同封装的元件赋予对应的发热功率参数，模拟不同负载工况下整块电路板的温度场分布，不管是开展自然对流散热下的热案例研究，还是配合散热结构设计做强制风冷的热模拟验证，都能还原真实PCB的热传导特性。

　　实际应用场景中，这类样板常被用于电源变压器配套驱动板的前期热设计验证，不少AC-DC、DC-DC电源模块的研发过程中，工程师会先用这类等效样板测试不同布局下的元件温升，验证PCB基材的导热能力、元件之间的热耦合影响，避免实际产品工作时出现局部元件过热导致的寿命衰减问题。区别于功能完整的成品PCBA，这块样板的元件排布没有遵循特定电路的信号走向，而是刻意覆盖了不同尺寸的表贴封装类型，从最小的0603阻容封装到较大尺寸的功率器件封装都有涉及，能够适配多种热仿真测试场景的需求，不管是验证焊盘的热阻参数，还是测试不同涂覆工艺下的散热表现，都能提供贴近真实生产工艺的建模基础。

　　建模过程中，板体的基材部分按照FR-4环氧玻璃布层压板的物理特性设置参数，表面的焊盘、铜箔走线区域按照覆铜层的实际厚度做了分层处理，每个表贴元件的本体高度、引脚结构都按照对应封装的标准尺寸建模，没有做过度的简化处理，保证热仿真过程中热量传递路径的准确性。在结构设计验证环节，这块样板也可以用来测试电路板在设备内部的装配干涉情况，2.4毫米的板厚属于行业内通用的板厚规格，适配市面上绝大多数标准板卡卡槽、绝缘支撑柱的安装尺寸，不需要额外调整安装结构就能直接装入预设的安装位。

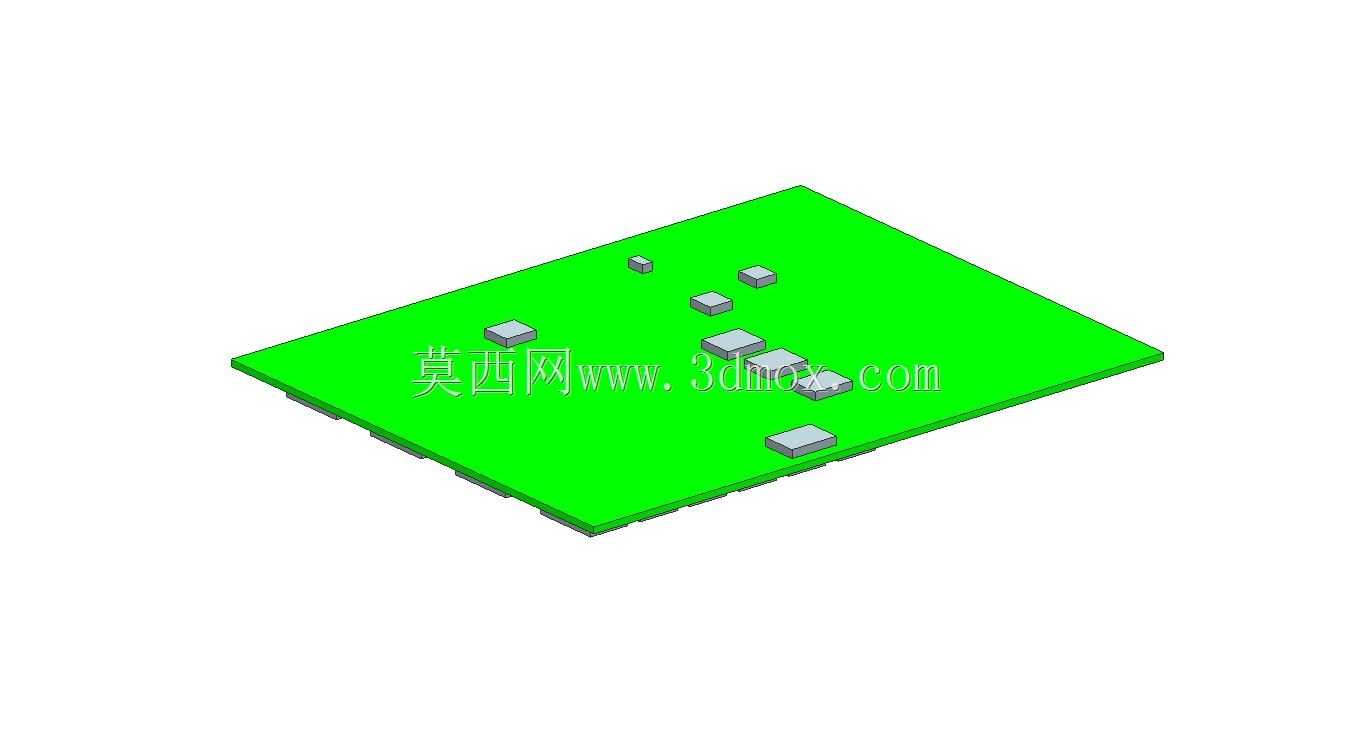

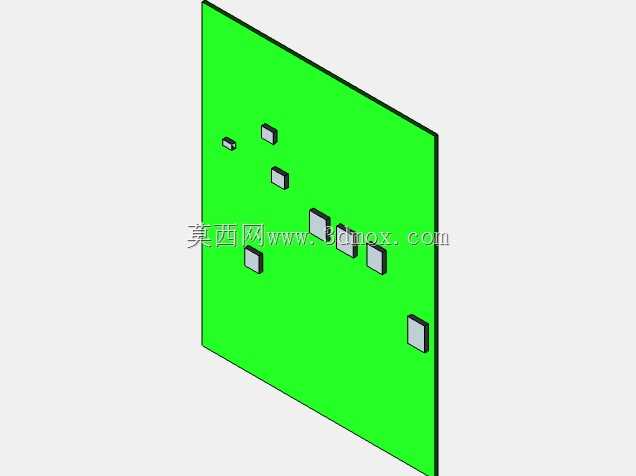

　　针对电源类产品的热设计需求，这类双面贴装的样板能够同时模拟板体正反两面元件的发热叠加效应，很多电源产品因为安装空间受限，会采用双面贴装元件的设计来压缩板卡占用空间，这时候正反两面元件的热耦合影响很容易被忽略，通过这类样板开展前置的热模拟分析，就能提前发现高温集中区域，在设计阶段就调整元件布局或者增加局部散热措施，减少后期样机测试阶段的整改次数。板上的元件位置没有做密集排布，保留了足够的间隙来模拟实际生产中的贴装工艺间隙，也方便在热仿真时单独提取每个元件的温度数据，不会因为元件间距过小导致温度场计算出现偏差。
