拼接式卡通玩具小火车结构设计

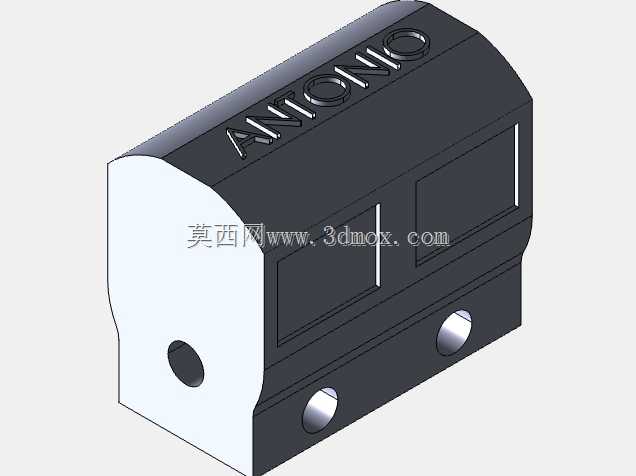

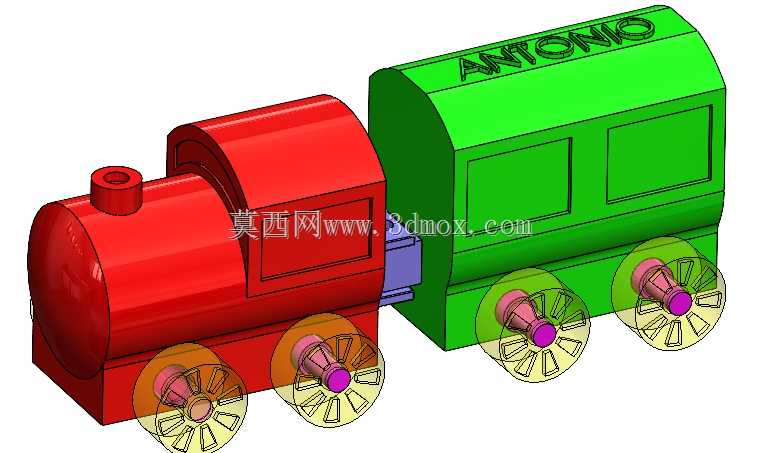

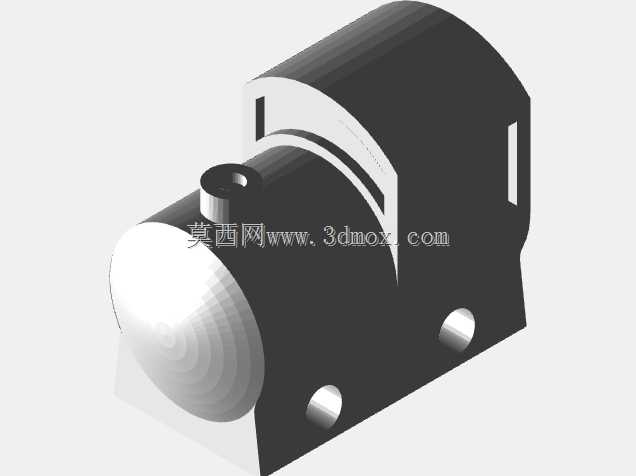

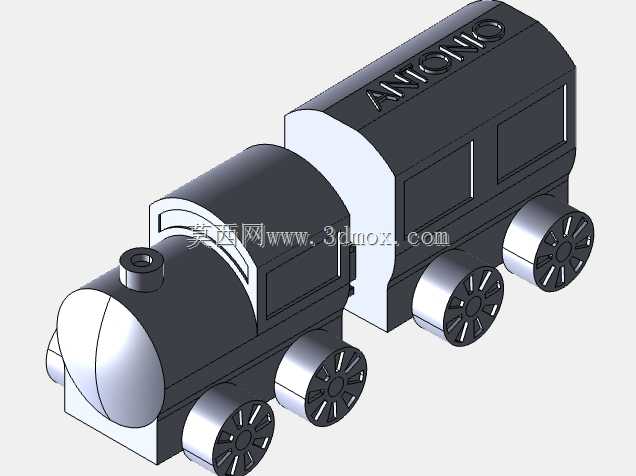

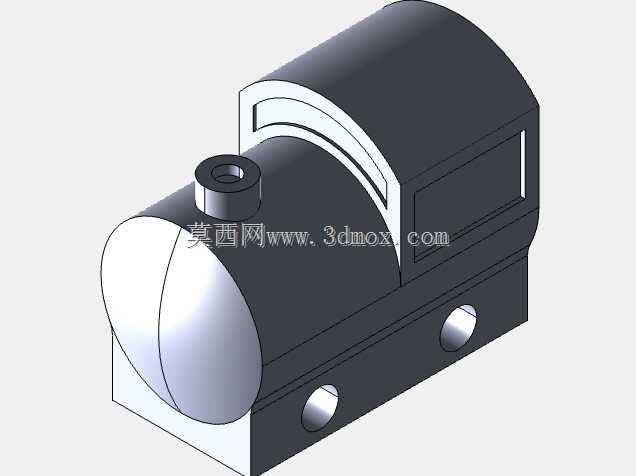

　　这款拼接式卡通小火车的结构设计，核心面向低龄儿童的桌面玩耍场景，整体采用车头加车厢的两段式拼接结构，无需额外紧固件即可完成组合，适配儿童手部操作力度，避免细小零件带来的误吞风险。从结构设计逻辑来看，车头部分采用半圆柱顶加矩形底座的组合造型，顶部预留凸起的烟囱结构，既还原经典火车的视觉识别特征，又通过大圆角过渡处理消除所有尖锐棱角，所有外露棱边均做R3以上的倒圆处理，符合儿童玩具的安全设计规范。车厢部分采用弧顶矩形舱体结构，侧面预留两处内凹的方形装饰区域，顶部做浮雕式字样处理，既丰富视觉层次，又不会产生凸起的易断裂结构。轮组部分采用半透明辐条式设计，轮心处做凸起的轴套结构，与车底的轮轴位采用间隙配合，装配后可顺畅转动，轮缘突出车底平面2mm，保证在平整桌面、爬行垫等常见儿童玩耍平面上推行时不会出现侧翻、卡滞问题。拼接接口设置在车头尾部与车厢前端的对接位置，采用凸台加凹槽的定位结构，凸台与凹槽的配合公差取H8/f7，既保证拼接后有足够的连接稳定性，推行过程中不会轻易脱开，又能让低龄儿童无需过大力度即可完成拆分与组合，适配3-6岁儿童的手部操作力量范围。

　　从尺寸边界来看，整车拼接完成后总长度控制在180mm以内，宽度控制在70mm以内，总高度控制在90mm以内，单块零件的最小尺寸不小于10mm，完全符合儿童玩具的零件尺寸安全要求，同时也适配FDM3D打印的最小成型尺寸要求，无需额外添加支撑即可完成打印成型。在结构细节处理上，所有壁厚均取2.5mm均匀壁厚，避免厚薄不均导致的打印翘曲、注塑缩痕等工艺问题，轮轴位置做加厚处理，承受儿童反复推行、摔落的冲击力，轮组与车体的间隙预留1.5mm，保证转动过程中不会出现摩擦卡滞，同时间隙尺寸小于儿童手指最小厚度，避免夹手风险。

　　这款结构的实际用途覆盖两个方向，一是作为儿童桌面益智拼接玩具，通过拆分、拼接的动作锻炼儿童手部精细动作能力，鲜艳的分色设计也能辅助儿童进行色彩认知；二是作为3D打印爱好者的入门练手模型，结构简单无复杂曲面，打印成功率高，组装后具备可动性，适合作为亲子互动的手工制作素材。设计过程中优先考虑了工艺适配性，不管是采用PLA材质的FDM3D打印，还是采用ABS材质的小规模注塑生产，都无需复杂的模具结构，车头、车厢、轮组、轮轴均可单独拆分生产，装配流程简单，无需专用工具即可完成整机组装。

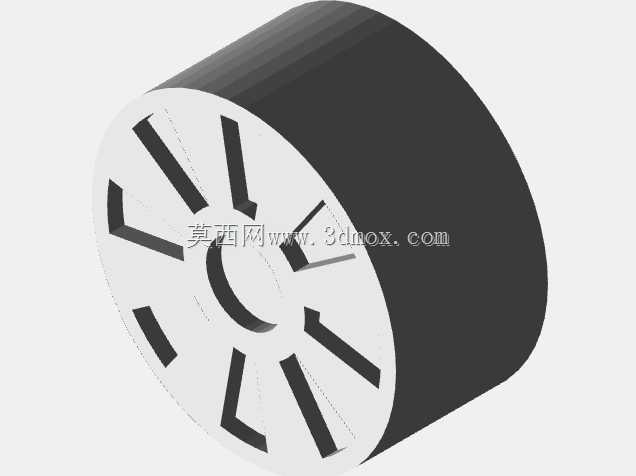

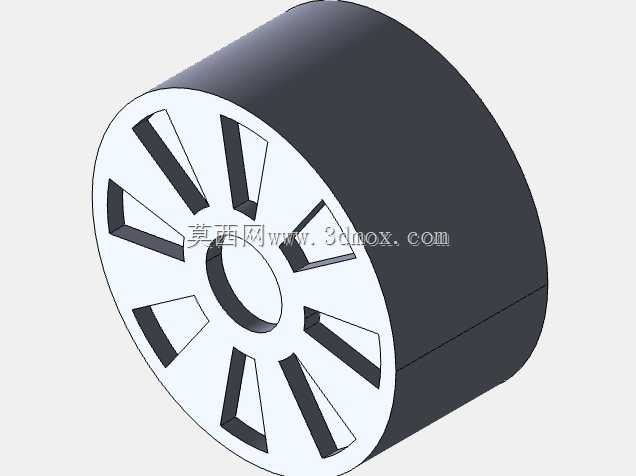

　　轮组的辐条式镂空设计一方面减轻了整体重量，降低摔落时的冲击力，另一方面减少了材料用量，降低生产与打印成本，镂空处的所有内角均做圆角处理，避免应力集中导致的轮辐断裂问题。车头与车厢的对接面做平面贴合处理，拼接后无明显缝隙，保证整体外观的完整性，烟囱结构与车头主体做一体化设计，避免粘接或装配带来的牢固度问题，车厢顶部的浮雕字样深度控制在0.8mm，既保证视觉上的辨识度，又不会因为浮雕过深导致顶部壁厚不足，影响结构强度。从使用场景的适配性来看，整体重量控制在150g以内，儿童可单手握持携带，表面无细小凸起结构，不会勾挂衣物或划伤皮肤，推行阻力控制在5N以内，儿童用很小的力度即可推动车辆在平整表面滑行，轮组的转动阻尼经过匹配，既不会因为阻尼过小导致滑行距离过长冲出桌面，也不会因为阻尼过大导致推行费力。
