异形连接传动连杆结构设计方案

　　这类异形连杆在往复式动力传递场景中应用十分广泛，小到小型内燃机的曲柄连杆机构，大到工业冲压设备的传动连杆组，甚至部分低压配电设备内的操作机构联动部件，都能看到同结构原理的连杆身影。区别于常规等截面直连杆，这款连杆采用了一端单孔铰接、另一端三耳式多孔连接的结构，主要适配需要单输入端动力、多输出端同步联动的工况，比如电源变压器内部的调压开关联动机构，就需要这类连杆将操作端的旋转动作同步传递到多个触点拨叉上，保证各触点动作的同步性，避免出现分合闸不同期引发的拉弧问题。

　　从功能特性来看，这款连杆的核心作用是实现刚性动力传递，同时通过两端的铰接孔补偿安装过程中产生的微小位置偏差，避免传动过程中出现卡滞。单孔端为动力输入端，通常配套圆柱销与驱动曲柄连接，工作时随曲柄做定半径的圆周摆动；三耳端为动力输出端，三个呈圆周分布的连接孔可以同时连接三个被驱动部件，相比单孔输出的连杆，不需要额外加装分流摆臂，能有效缩减整个传动机构的轴向安装空间，这一点在内部空间紧凑的电气设备内部尤为重要，比如油浸式变压器的油箱内部操作机构，每一寸安装空间都需要严格控制，多余的结构件不仅会挤占绝缘油的流动空间，还可能带来绝缘距离不足的隐患。

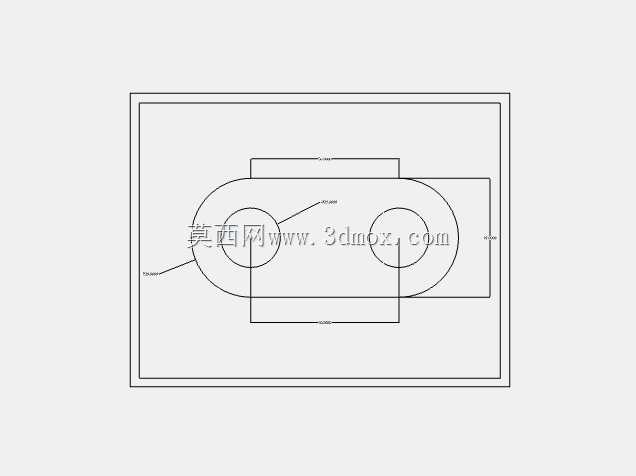

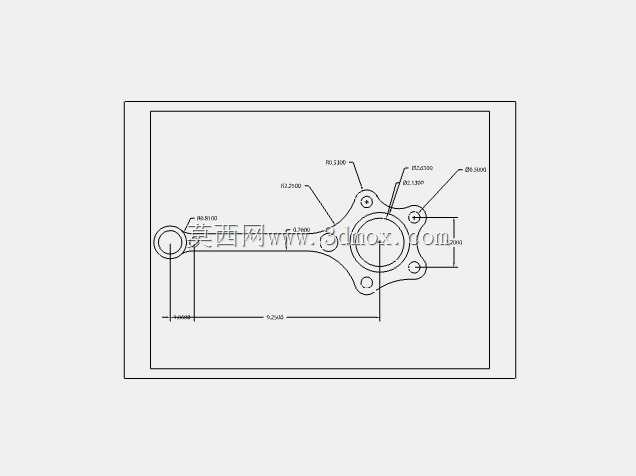

　　设计这款连杆时，首先要明确两端铰接点的中心距，这个尺寸直接决定了传动过程中输出端的行程大小，中心距公差需要控制在IT7级以内，否则会导致输出端行程不足或者超程，引发机构动作不到位的问题。输入端的单孔需要做衬套压装设计，因为这个位置在工作过程中会持续承受往复摆动的摩擦，压装铜基含油衬套后可以在不额外增加润滑结构的前提下，保证铰接位置的使用寿命，避免长期磨损后出现间隙过大导致的传动精度下降。输出端的三个连接孔采用等半径圆周分布，分布圆的圆心与输出端的铰接中心重合，保证三个连接点的摆动角度完全一致，每个连接孔的边缘都做了R1.8的圆角过渡，避免应力集中，因为连杆在承受瞬时冲击载荷时，孔位边缘是应力最集中的位置，如果是直角锐边，很容易在交变载荷下萌生疲劳裂纹，最终导致连杆断裂失效。

　　外形尺寸方面，连杆的杆身采用了变截面设计，从输入端到输出端逐渐加宽，这种设计是根据连杆工作时的受力分布做的优化：输入端主要承受单向的拉压力，杆身截面可以做的相对较窄，而输出端因为有三个连接孔，需要分散三个连接点的受力，所以逐渐加宽杆身，既保证了整体结构强度，又尽可能降低了连杆的自身重量，减少传动过程中的惯性冲击。杆身与两端连接头的过渡位置采用了R12.2和R10.2的大圆弧过渡，进一步降低应力集中系数，经过有限元校核，这种过渡结构相比直角过渡，最大应力值可以降低40%左右，能有效提升连杆的疲劳寿命。安装边界上，需要注意连杆摆动过程中的最大外轮廓尺寸，输出端三个连接孔的最大外圆半径为25mm，输入端铰接孔的外圆半径为8.1mm，整个连杆在摆动过程中，周围需要预留至少3mm的安全间隙，避免与周边的结构件发生运动干涉，尤其是在电气设备内部，还要保证连杆与带电部件之间的绝缘距离满足相关标准要求，金属材质的连杆如果距离带电部件过近，可能会引发绝缘击穿故障。

　　实际选型应用时，还要根据传递的载荷大小选择合适的材质，常规小载荷工况下可以采用45号钢调质处理，表面做发黑防锈处理即可，如果是在腐蚀环境下使用，比如户外设备的传动机构，可以采用304不锈钢材质，不过不锈钢的强度略低于调质45号钢，需要适当加大杆身的截面尺寸。铰接孔的配合公差建议选H7/g6，这种间隙配合既能保证铰接转动灵活，又不会因为间隙过大产生传动冲击，安装时需要在铰接销上涂抹少量润滑脂，进一步降低铰接位置的磨损。另外，连杆的平面度需要控制在0.1mm以内，如果平面度过大，安装后会出现偏摆，不仅会增大传动阻力，还会让铰接销承受额外的侧向力，加速销和孔的磨损。
