异形仿生Arduino开源控制电路板结构设计

项目分类:变压器/电感器 发布时间:2025-01-01 ID:876443
  • 异形仿生Arduino开源控制电路板结构设计

  这款异形仿生结构的Arduino控制板,最初的设计出发点是适配小型仿生机器人、可穿戴交互装置这类对安装空间外形有特殊要求的创客项目,常规矩形Arduino控制板在这类异形安装腔体里,往往会出现边角干涉、固定孔位无法对齐、接口朝向不合理的问题,这款仿生轮廓的板型就是为解决这类场景痛点开发的。从实际应用场景来看,它可以直接嵌入小型六足爬虫机器人的躯体腔体内部,板体边缘的异形轮廓刚好匹配爬虫躯体的仿生外壳内壁,不需要额外设计转接固定支架,减少整体装配的零件数量;也可以用于互动艺术装置的内置控制模块,不规则的板型不会破坏装置本身的艺术造型完整性,避免规整矩形电路板在异形装置内部出现的空间浪费问题。

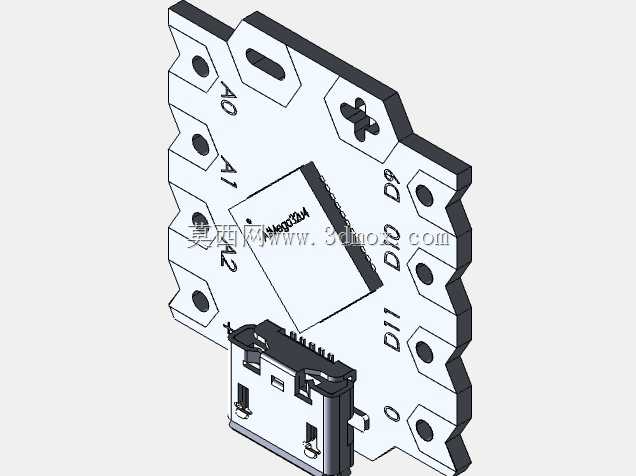

  从功能特性来看,板载核心控制芯片的引脚全部引出到板体边缘的焊盘位置,标注清晰的A0-A2模拟输入引脚、D9-D11数字IO引脚沿板体侧边排布,接线时可以顺着板体轮廓走线,不会出现导线交叉缠绕的情况;板端集成的USB接口位置做了局部凸起的结构加强,日常插拔下载线的时候,不会因为外力拉扯导致接口焊盘脱落,相比常规控制板的接口固定强度提升不少。板体边缘预留的多个异形安装孔,既有圆形通孔也有长条形调节孔,安装时可以根据实际固定座的位置做小范围的位置调整,不需要重新打孔加工,适配不同公差的安装基座。

  设计思路上,整体板型采用仿生甲虫的外轮廓造型,不是单纯为了外观做异形处理,每一处轮廓的收窄、凸起都对应内部的电路布局:核心芯片放置在板体中心区域,周围留出足够的覆铜散热空间,边缘的引脚排布顺着轮廓切线方向引出,减少布线的转角长度,降低信号传输的线损;板体边角全部做了圆弧过渡处理,安装时不会刮伤导线绝缘层,也避免尖锐边角在装配过程中划伤操作人员。安装边界方面,板体最厚的位置是USB接口区域,整体厚度控制在常规USB接头的插拔允许范围内,嵌入安装时只需要预留对应接口的开口尺寸即可,不需要额外给板体其他区域留出过多的避让空间;边缘固定孔的位置距离板边的距离统一做了规范,不管是用铜柱固定还是直接螺丝锁附在壳体上,都不会出现孔位距离板边过近导致板体开裂的问题。

  在实际选型使用时,这款控制板不需要额外修改结构就能适配多数小型仿生创客项目的安装空间,板体的异形轮廓本身就可以作为躯体结构的一部分,减少上层结构的设计工作量;引脚的排布顺序也考虑了常用外设的接线逻辑,连接舵机、传感器的时候,导线可以顺着板体边缘延伸到对应安装位置,整体走线更加整洁,减少后期维护的理线工作量。相比常规矩形控制板,这种仿生板型在特定异形安装场景下的适配性优势非常明显,不需要设计额外的转接结构就能完成装配,对于做小型仿生机器人、互动装置的结构设计人员来说,能大幅缩短结构迭代的周期,减少不必要的定制零件加工成本。板体上的十字形定位标记,也方便在装配时和外壳上的定位柱对齐,降低装配对位的难度,批量组装时能提升不少装配效率。
