固瑞克PD44双组分流体分配结构

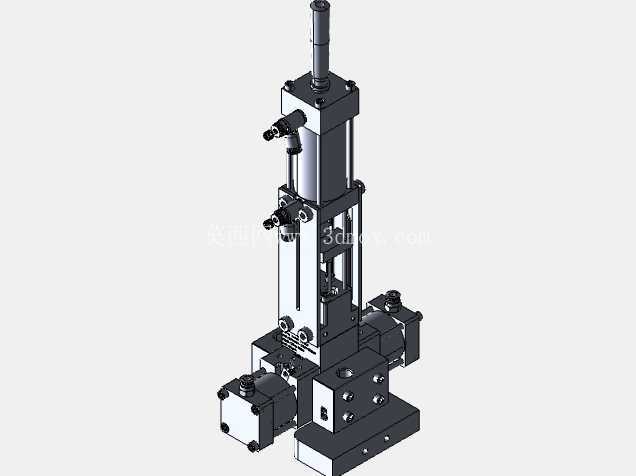

　　这套双组分流体分配结构，核心服务于多组分流体精准配比输送的工业场景，常见于汽车零部件涂胶、电子封装灌封、复合材料涂覆、结构胶粘接这类需要两种介质按固定比例混合输出的工位，替代人工混料、手动涂覆的不稳定作业方式，从结构根源上规避混料比例偏差、出胶量波动带来的粘接失效、封装气泡、涂层厚度不均等工艺问题。整套结构采用立式堆叠的布局逻辑，最上方的驱动段采用气动活塞作为动力源，相比电机驱动的分配结构，气动驱动的响应速度更快，适配频繁启停的间歇式供料工况，同时在易燃易爆的涂胶作业场景下具备本质安全特性，不需要额外做防爆防护处理。驱动活塞的输出端直接连接下方的计量杆组件，两套独立的计量腔呈对称式布置在主体阀块上，分别对应两种不同组分的流体介质，

　　每一路计量腔都配置独立的进料接口、出料止逆结构，避免两种介质在阀组内部提前混合固化，造成流道堵塞的故障。在结构设计阶段，针对唇形密封件的安装槽做了适配性调整，没有完全照搬原厂设备的密封槽尺寸，而是结合售后市场通用密封件的尺寸公差做了槽宽、槽深的参数优化，不需要采购原厂专属密封件，采用常规市售的密封件就能满足密封要求，大幅降低设备后期维护的配件成本与停机等待时间。主体阀块采用集成式流道设计，所有流体通路都在整块金属阀块内部加工成型，减少外接管路的接头数量，从结构上降低流体泄漏的风险点，阀块表面做硬质阳极氧化处理，适配大部分工业流体的耐腐蚀要求，针对弱腐蚀性的胶水、润滑介质都能长期稳定工作。安装基准面设置在结构最下方的底板位置，

　　底板上加工有四个对称的安装定位孔，孔位公差按照H7级精度设计，能直接适配现有涂胶工作站、自动点胶机的安装工位，不需要额外做转接板加工，整套结构的安装边界控制在紧凑范围内，不会占用过多的设备安装空间，适配小工位的改造升级需求。每一路流体的进料口都设置在阀块侧下方位置，采用标准内螺纹接口，能直接对接常规的流体输送管路，出料口设置在阀块前端，可直接连接静态混合管，两种组分的流体经过各自的计量腔定量输出后，在混合管内完成均匀混合再输送到作业点位，计量精度能控制在±1%以内，满足大部分工业涂胶、灌封的工艺精度要求。结构上的导向部位采用高精度直线轴承做导向支撑，避免驱动活塞往复运动过程中出现偏磨，延长密封件的使用寿命，

　　日常维护只需要定期检查密封件磨损情况、清理进料口的过滤装置即可，不需要对整体结构做频繁拆解。在实际产线应用中，这套结构可以直接替换老旧的单组分供料阀组，也可以集成到新设计的自动化涂胶设备中，适配从低粘度的溶剂型胶水到高粘度的密封胶、润滑脂等多种介质的输送分配需求，针对不同粘度的介质，只需要更换对应硬度的密封件、调整驱动气压参数就能适配，不需要改动主体结构。整套结构的受力部件都做了强度校核，活塞驱动杆采用合金结构钢材质，表面做淬火硬化处理，长期往复运动不会出现变形、磨损超差的问题，阀块内部的流道转角处都做了圆弧过渡处理，减少流体在流道内的阻力，避免高粘度介质输送过程中出现压力损失过大、出胶响应滞后的问题。
